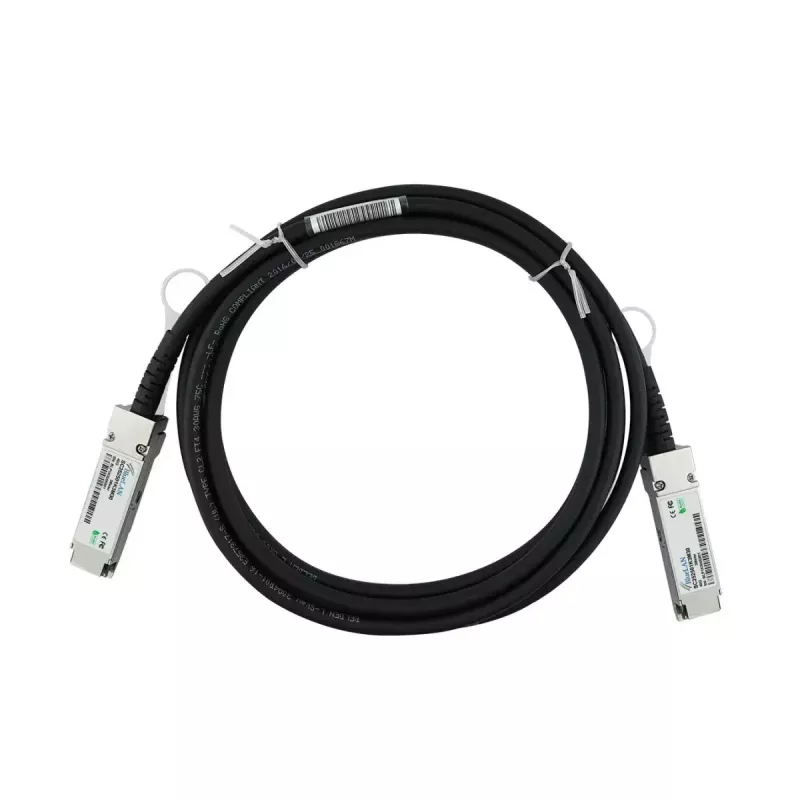

BlueOptics AXLC761-BL InfiniBand optiskās šķiedras kabelis 1 m QSFP vīrišķais vīrišķais

BlueOptics AXLC761-BL InfiniBand optiskās šķiedras kabelis ir 1 m garš savienojums ar QSFP vīrišķajiem savienotājiem abos galos. Paredzēts īsa attāluma ātrgaitas savienojumiem, šis kabelis atbalsta InfiniBand un 40GBase-CR4 signalizāciju un ir piemērots tiešajiem savienojumiem starp statīvu iekārtām. Konstrukcija atbilst MSA saderīgām specifikācijām QSFP starpsavienojumiem un ir paredzēta lietošanai tur, kur nepieciešama uzticama, zema latentuma datu pārraide datu centros un augstas veiktspējas skaitļošanas vidēs.

Priekšrocības

Šis 1 m garais kabelis nodrošina pasīvu tiešo savienojumu ar QSFP–QSFP vīrišķajiem savienotājiem, kas ļauj sasniegt līdz 40 Gbps savienojuma ātrumu nelielā attālumā. Kabelis ir būvēts atbilstoši MSA saderīgiem mehāniskajiem un elektriskajiem standartiem un izmanto kvalitatīvas sastāvdaļas, lai nodrošinātu stabilu savienojamību un ilgu ekspluatācijas laiku. Zems enerģijas patēriņš un zems latentums, kas raksturīgs pasīvajiem twinax/tiešā savienojuma starpsavienojumiem, padara to piemērotu blīviem statīvu izvietojumiem un blakusstāvu savienojumiem, kur svarīga ir izmaksu efektivitāte un prognozējama veiktspēja.

Piemērots

• QSFP portu savienošanai starp slēdžiem un maršrutētājiem tajā pašā statīvā vai blakusstatīvos
• Augstas veiktspējas skaitļošanas mezgliem un InfiniBand iespējotiem serveriem
• Uzglabāšanas sistēmām un tīkla ierīcēm, kas atbalsta 40GBase-CR4 / InfiniBand DAC savienojumus
• Īsa attāluma 40 Gbps Ethernet, FCoE vai Fibre Channel savienojumiem, kur tiek atbalstīti pasīvie DAC

Galvenās specifikācijas

• Kabeļa tips: pasīvais tiešā savienojuma twinax (DAC)
• Savienotāja tips: QSFP (vīrišķais) uz QSFP (vīrišķais)
• Garums: 1 metrs
• Atbalstītie protokoli: InfiniBand, 40GBase-CR4, Ethernet, FCoE, Fibre Channel (līdz 40 Gbps)
• Vada šķērsgriezums: 30 AWG twinax vadītājs
• MSA saderīgs mehāniskais un elektriskais profils QSFP starpsavienojumiem
• Tipisks lietojums: īsa attāluma statīva un blakusstāvu savienojumi ar zemu latentumu

Lietošanas veids

Pārliecinieties, ka abiem galapunktiem (slēdžiem, maršrutētājiem, serveriem vai uzglabāšanas sistēmām) ir QSFP porti, kas nepārprotami atbalsta pasīvos QSFP tiešā savienojuma twinax kabeļus. Kad iekārta ir izslēgta vai ievērojot ražotāja norādījumus par karsto pievienošanu, ievietojiet katru QSFP vīrišķo savienotāju attiecīgajā QSFP portā, līdz fiksators nofiksējas. Pēc fiziskās uzstādīšanas pārbaudiet savienojuma sarunāšanu un ātrumu ierīces pārvaldības saskarnē un uzraugiet pareizu joslu kartēšanu un kļūdu skaitītājus. Ja resursdatoram nepieciešama īpaša programmaparatūra vai pārdevēja iestatījumi, lai pieņemtu trešo pušu DAC, veiciet šīs programmaparatūras vai konfigurācijas darbības, kā norādījis aparatūras pārdevējs.

Ieteikumi

Izmantojiet šo kabeli īsiem, augsta joslas platuma starpsavienojumiem statīvos vai starp blakusstatīviem. Izvairieties no asiem līkumiem un ievērojiet ražotāja noteikto minimālo liekuma rādiusu twinax kabeļiem, lai saglabātu signāla integritāti. Pirms izvietošanas apstipriniet saderību ar konkrēto aparatūras platformu un programmaparatūras līmeni, lai nodrošinātu pilnu funkcionalitāti.
