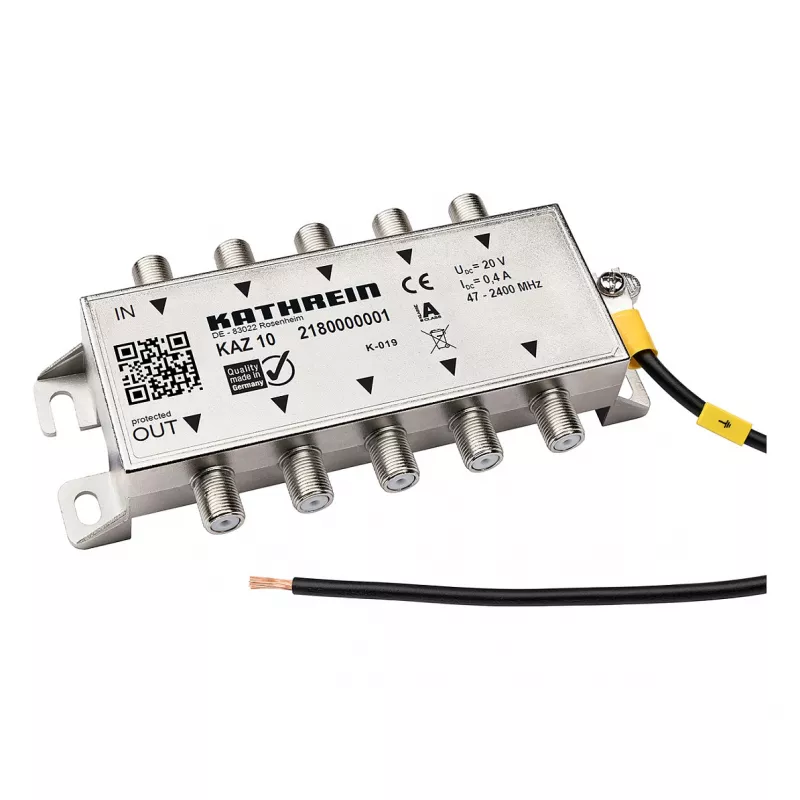

Kathrein KAZ 10 5-virzienu koaksiālā pārsprieguma aizsardzība

Kathrein KAZ 10 ir profesionāla 5-virzienu koaksiālā pārsprieguma aizsardzības ierīce, kas paredzēta SAT-IF, zemes TV/radio, kabeļtelevīzijas un multivides sistēmu aizsardzībai pret sprieguma pārspriegumiem un zibens izraisītiem pārejas procesiem. Ar frekvenču diapazonu 5-2400 MHz un 75 omu pretestību tā nodrošina uzticamu signāla integritāti, vienlaikus aizsargājot pievienoto aprīkojumu.

Priekšrocības

Izturīga aizsardzība ar pārsprieguma strāvas kapacitāti 2,5 kA uz līniju (8/20 µs) un zemu aizsardzības līmeni <500 V. Zemi ievietošanas zudumi (<0,5 dB) un augsts atgriešanās zudums (>10 dB) saglabā signāla kvalitāti. Līdzstrāvas caurlaide nodrošina LNB barošanu. Preslietā cinka korpuss nodrošina lielisku ekranēšanas efektivitāti >90 dB.

Piemērots

• SAT-IF sistēmām
• Zemes TV un radio instalācijām
• Kabeļtelevīzijas tīkliem
• Multivides izplatīšanas sistēmām

Galvenās specifikācijas

• Aizsargājamo līniju skaits: 5
• Frekvenču diapazons: 5-2400 MHz
• Pretestība: 75 omi
• Pārsprieguma strāvas kapacitāte: 2,5 kA uz līniju (8/20 µs)
• Aizsardzības līmenis: <500 V (pie 1 kV/µs)
• Ievietošanas zudumi: <0,5 dB
• Atgriešanās zudums: >10 dB
• Ekranēšanas efektivitāte: >90 dB
• Savienotāji: F tipa (sieviešu)
• Zemējuma spaile: M5 skrūve
• Līdzstrāvas caurlaide: Jā
• Korpusa materiāls: Preslietais cinks
• Montāža: Iekštelpu sienas montāža
• Darba temperatūra: -20 līdz +50 °C
• Standarti: EN 60728-11, EN 50083-2

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, pārliecinieties par pareizu zemējumu caur M5 spaili. Piemērota tikai iekštelpu lietošanai. Savietojama ar standarta F tipa savienotājiem.
