BlueOptics CBL-MPO12-4LC-SMF-5M-BO InfiniBand optiskās šķiedras kabelis MPO 4x LC 5m

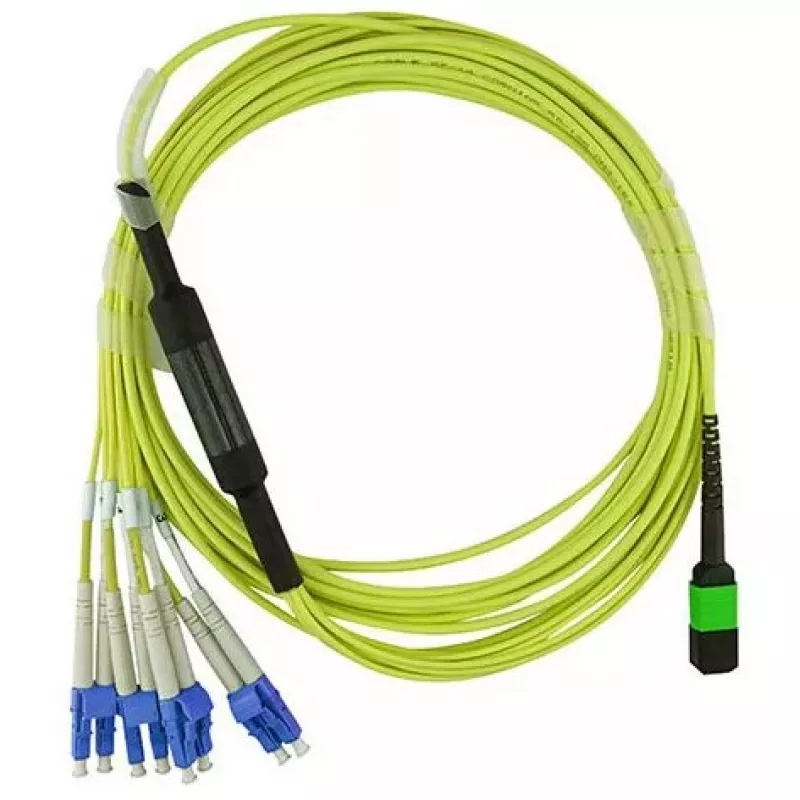

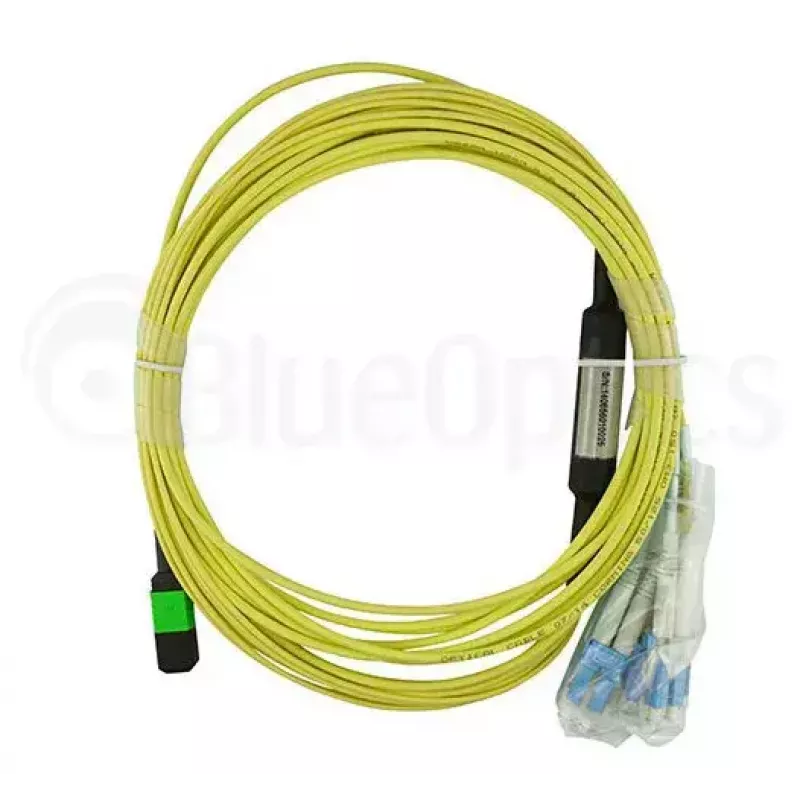

BlueOptics CBL-MPO12-4LC-SMF-5M-BO InfiniBand optiskās šķiedras kabelis ir 5 metrus garš vienmoda komutācijas kabelis ar MPO savienotāju vienā galā un četriem LC dupleksiem savienotājiem otrā. Izmantojot G.657.A1 vienmoda šķiedru un lāzeroptimizētu uzbūvi, kabelis ir paredzēts augstas veiktspējas optiskajiem savienojumiem starp ielāpu paneļiem, raiduztvērējiem un slēdžu portiem datu centros un telekomunikāciju statīvos. Apvalks izmanto LSZH materiālu, lai samazinātu dūmu veidošanos un neizdalītu halogēnus ugunsgrēka gadījumā, un katrs kabelis tiek pārbaudīts attiecībā uz ievades zudumu un atgriezenisko zudumu, lai nodrošinātu konsekventu pārraides kvalitāti.

Priekšrocības

Šis MPO–4x LC kabelis nodrošina zemu vājinājumu un augstas atgriezeniskā zuduma vērtības, kas raksturīgas lāzeroptimizētai G.657.A1 vienmoda šķiedrai, padarot to piemērotu kritiskām optiskajām saitēm. Ražots, izmantojot firmas zīmolu šķiedras un precīzas keramikas ferulas, produkts ir izstrādāts stabilam, atkārtojamam savienojumam un ilgam savienošanas ciklu skaitam. LSZH apvalks uzlabo drošību slēgtās telpās, samazinot dūmu un halogēnu emisiju, savukārt rūpnīcas interferometra un OTDR pārbaudes nodrošina dokumentētus veiktspējas rezultātus.

Piemērots lietošanai

• Mugurkaula–lapu un slēdža–paneļa savienojumiem datu centros
• MPO spējīgu raiduztvērēju savienošanai ar LC portiem uz slēdžiem vai ielāpu paneļiem
• InfiniBand tīklošanai un ātrdarbīgiem optiskajiem starpsavienojumiem
• Vidēm, kur nepieciešama zema dūmu, bezhalogēnu kabeļu instalācija, piemēram, serveru telpās un telekomunikāciju skapjos

Galvenās specifikācijas

• Garums: 5 metri
• Šķiedras tips: Vienmoda G.657.A1 (lāzeroptimizēta)

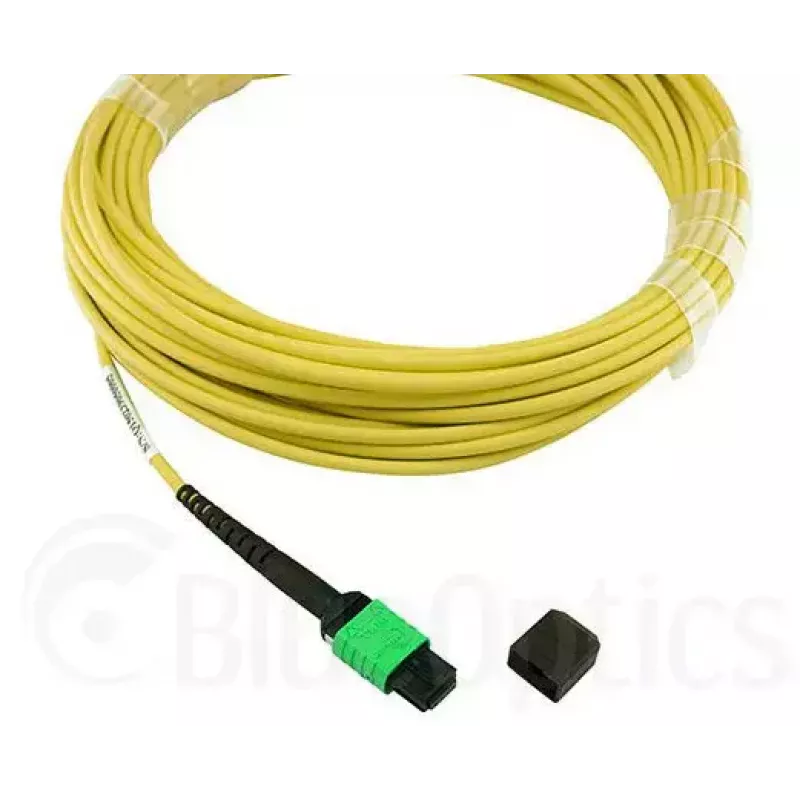

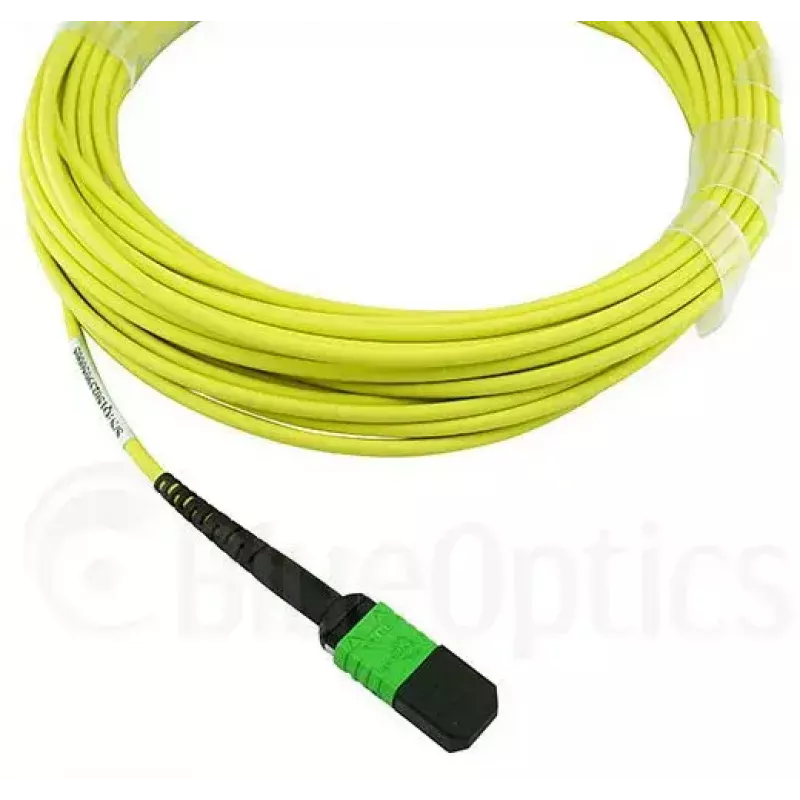

• Savienotājs A: MPO (daudzšķiedru optiskais savienotājs)

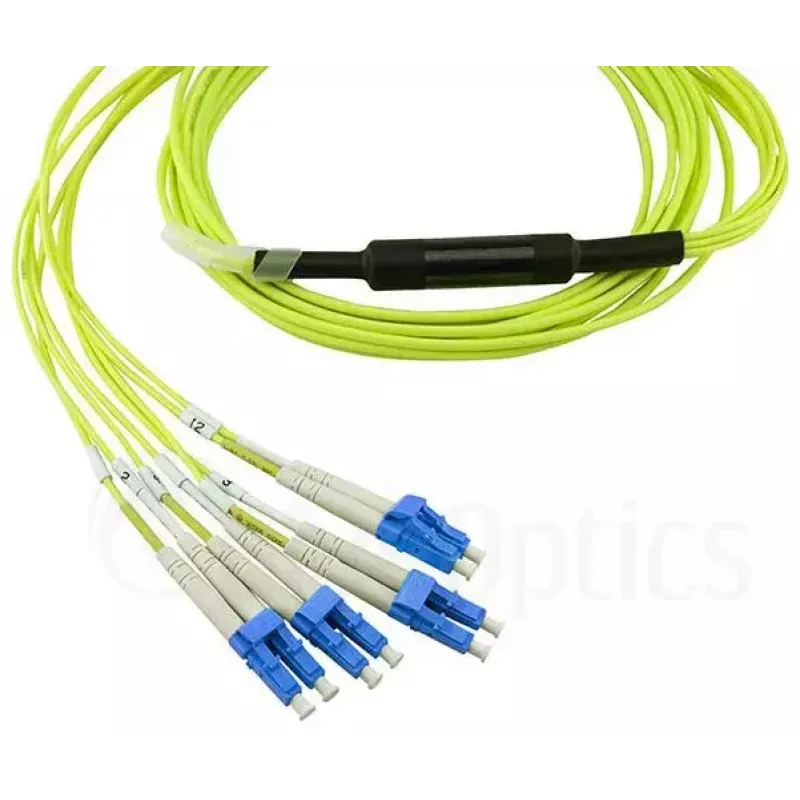

• Savienotājs B: 4 × LC duplekss (UPC)
• Apvalka materiāls: LSZH (zems dūmu līmenis, bez halogēniem)

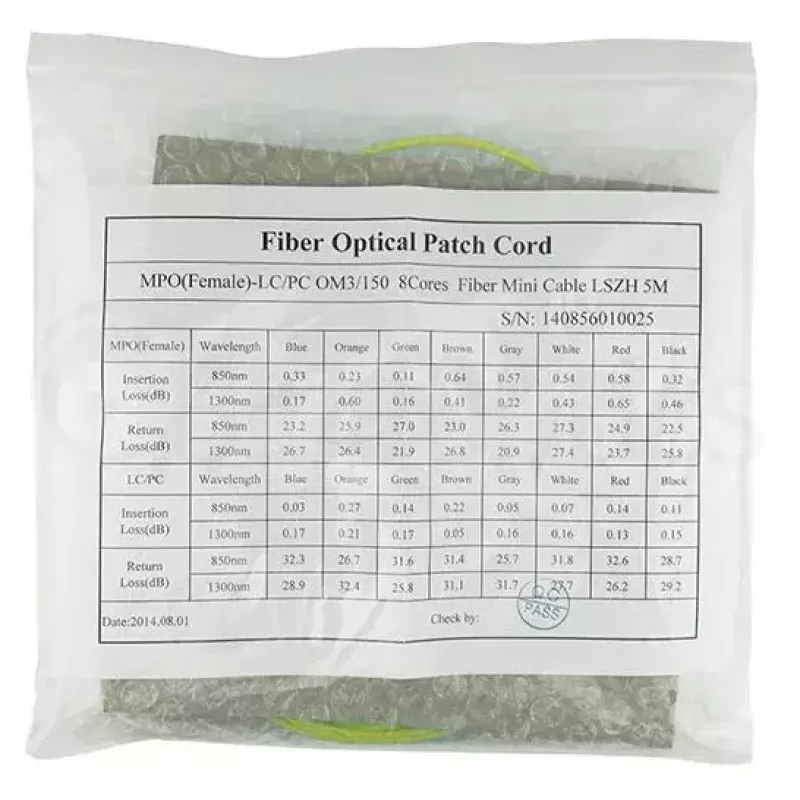

• Pārbaudītie parametri: Ievades zudums un atgriezeniskais zudums, OTDR verifikācija
• Piemērojamie standarti: Telcordia GR-326-Core prasības un parastās IEC/EN normas optiskajiem kabeļiem

Lietošana

Uzstādiet kabeli, izlīdzinot un iesēdinot MPO savienotāju MPO adapterī vai portā, pēc tam pievienojiet četrus LC dupleksos savienotājus atbilstošajiem LC portiem uz ielāpu paneļa vai raiduztvērēja. Pirms savienošanas pārliecinieties, ka savienotāji un adapteru porti ir tīri, lai izvairītos no piesārņojuma radītiem zudumiem. Izvadiet kabeli, ievērojot atbilstošu liekuma rādiusa kontroli vienmoda G.657.A1 šķiedrai, un nostipriniet to kabeļu pārvaldības renes, lai izvairītos no spriedzes uz savienotājiem. Atvienojot, atbloķējiet savienotāju fiksatorus un izvelciet taisni, lai nesabojātu ferulas.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli tīrā vidē, pirms katras savienošanas pārbaudiet un iztīriet savienotāju galus ar apstiprinātiem optiskās šķiedras tīrīšanas instrumentiem un izvairieties no asiem līkumiem vai pārmērīgas spriedzes. Izmantojiet kabeli ieteicamajās temperatūras un liekuma rādiusa robežās un saglabājiet rūpnīcas pārbaudes protokolu vājinājuma un atgriezeniskā zuduma vērtību izsekojamībai.
