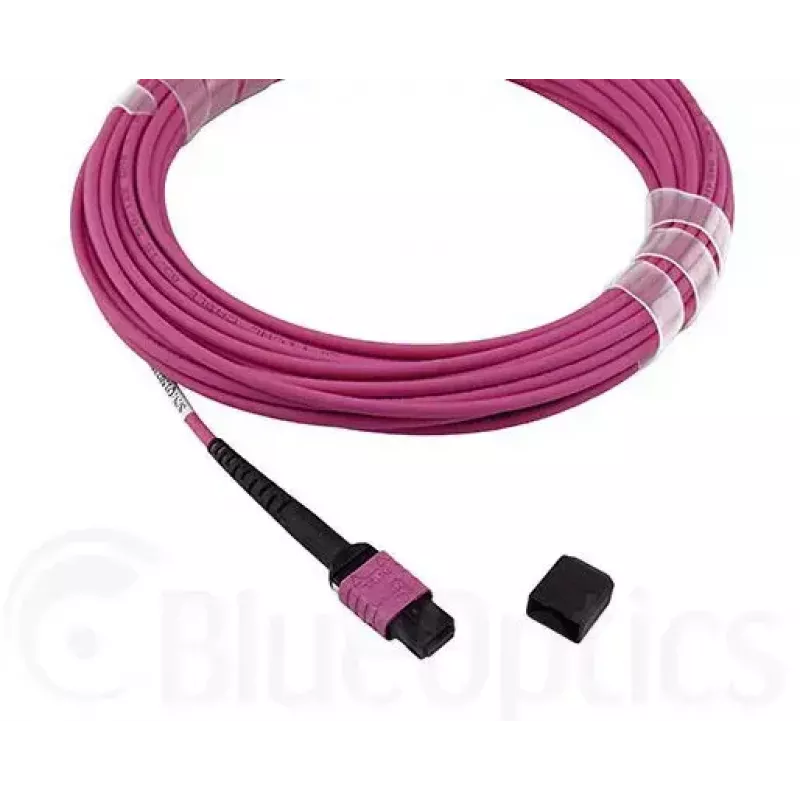

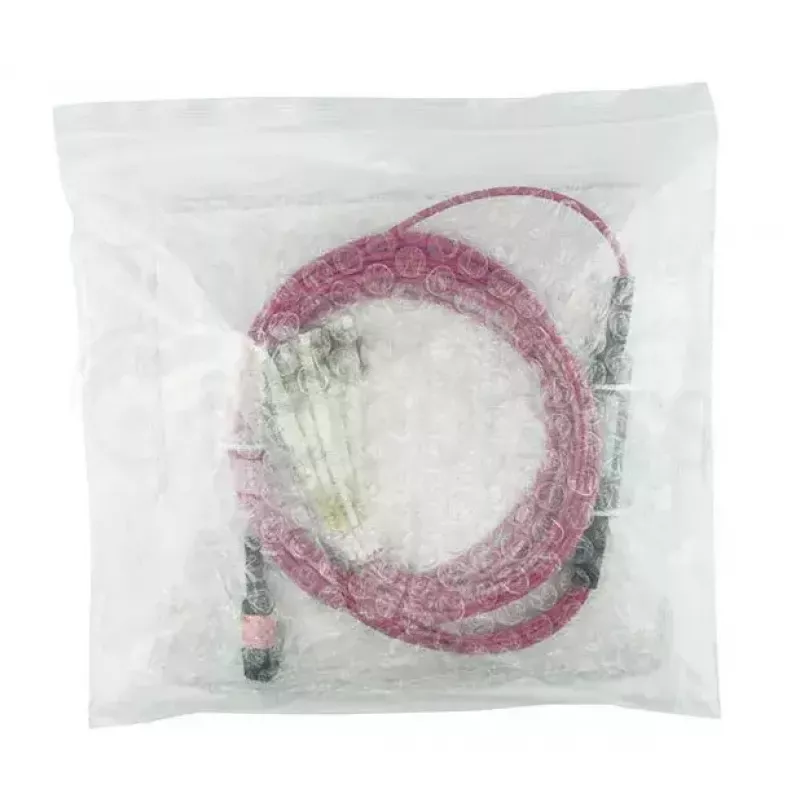

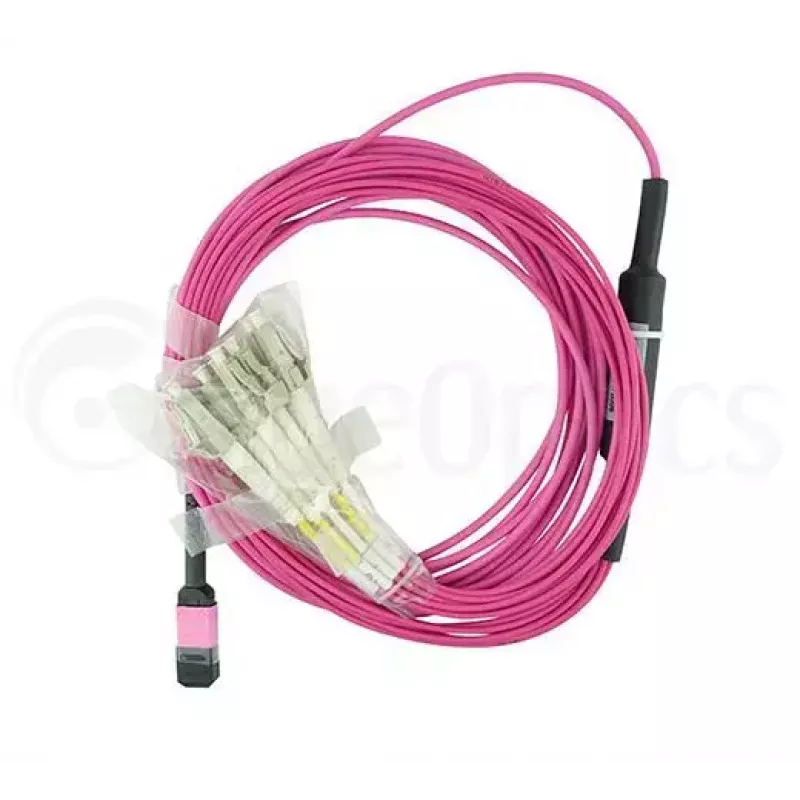

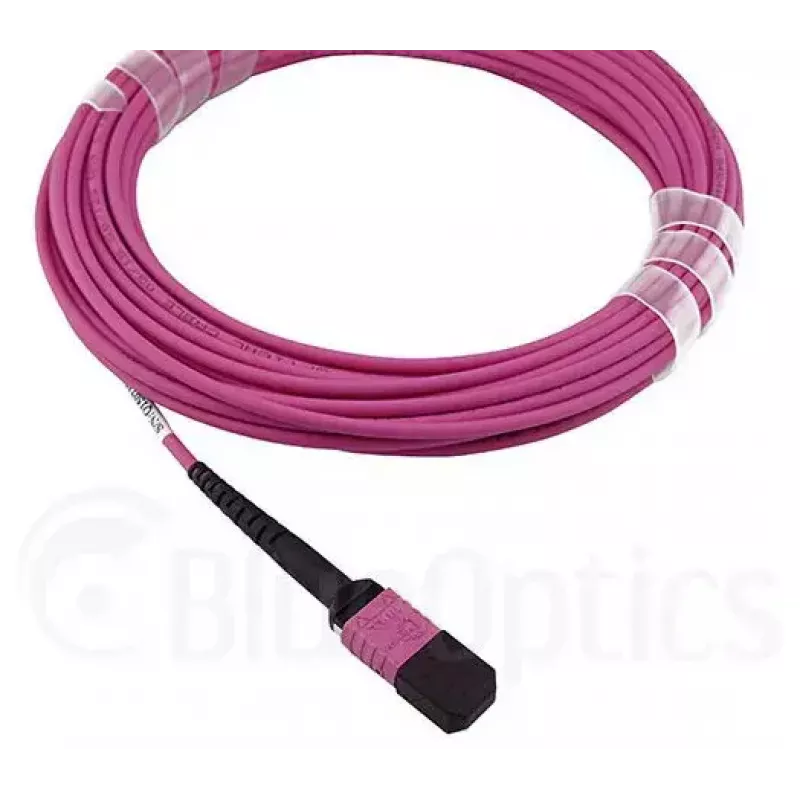

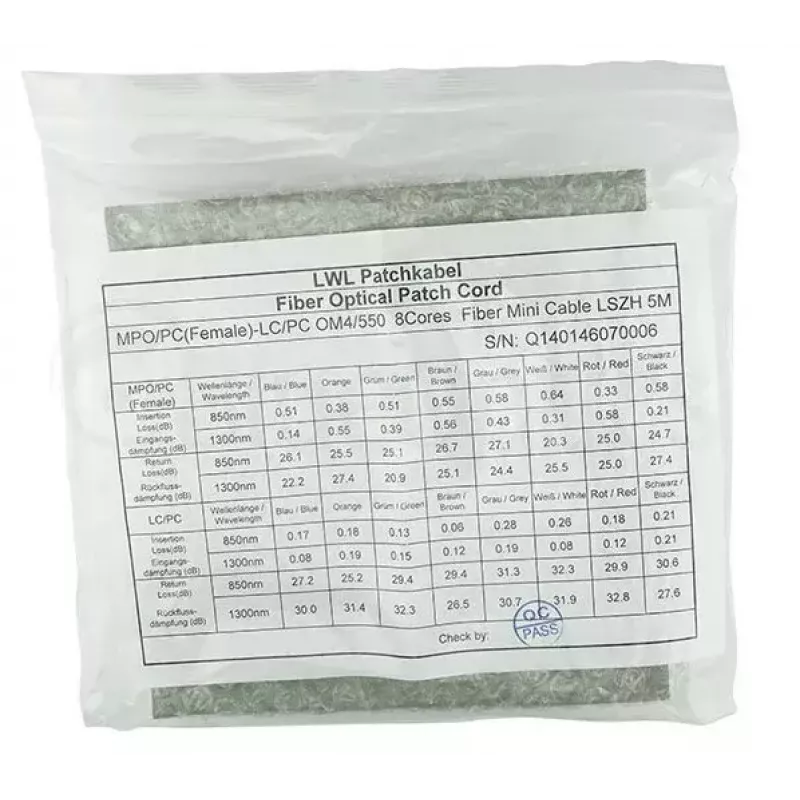

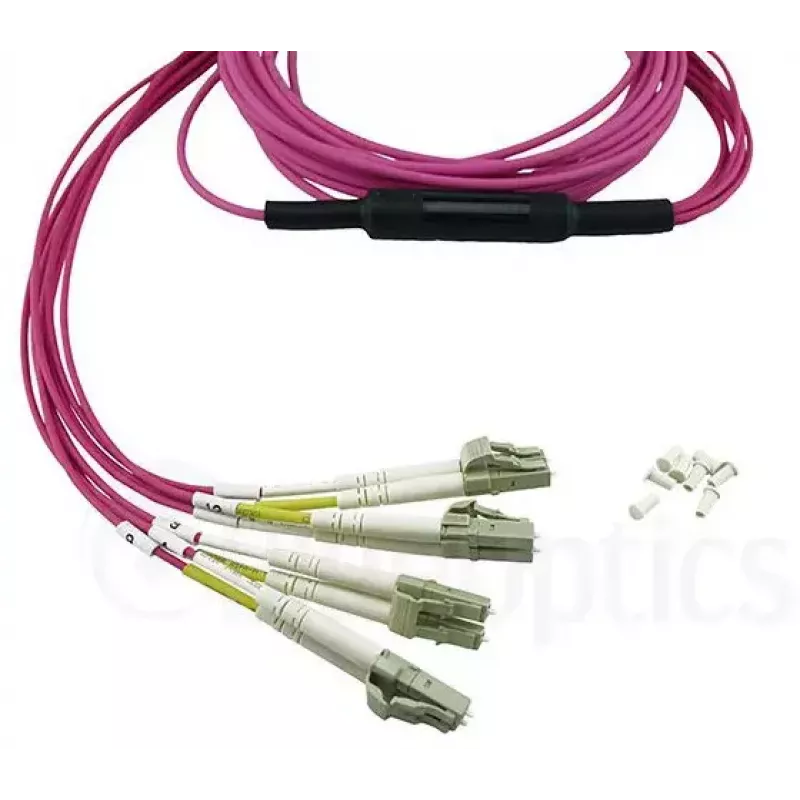

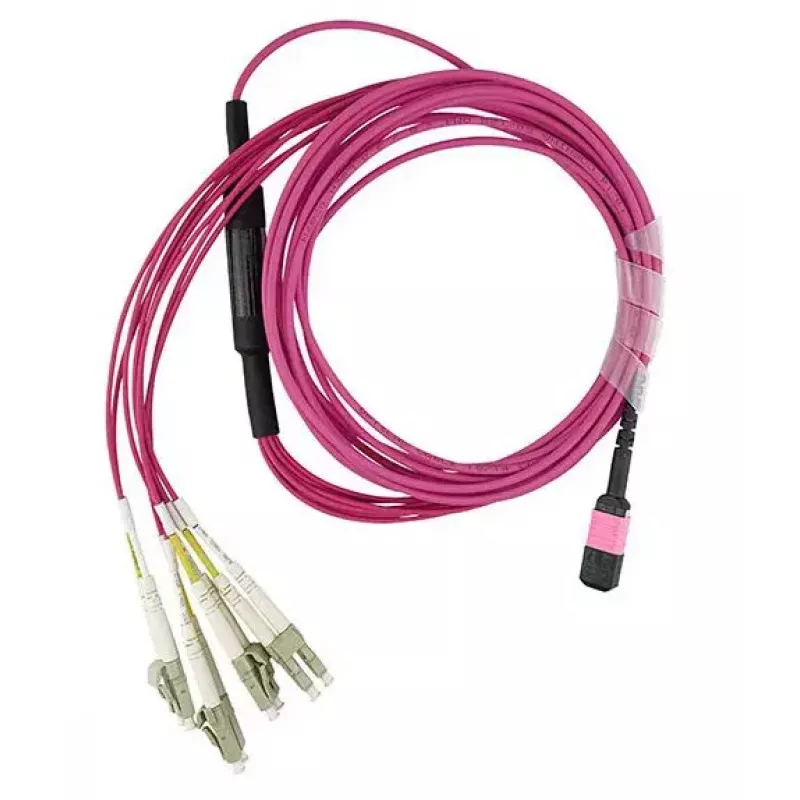

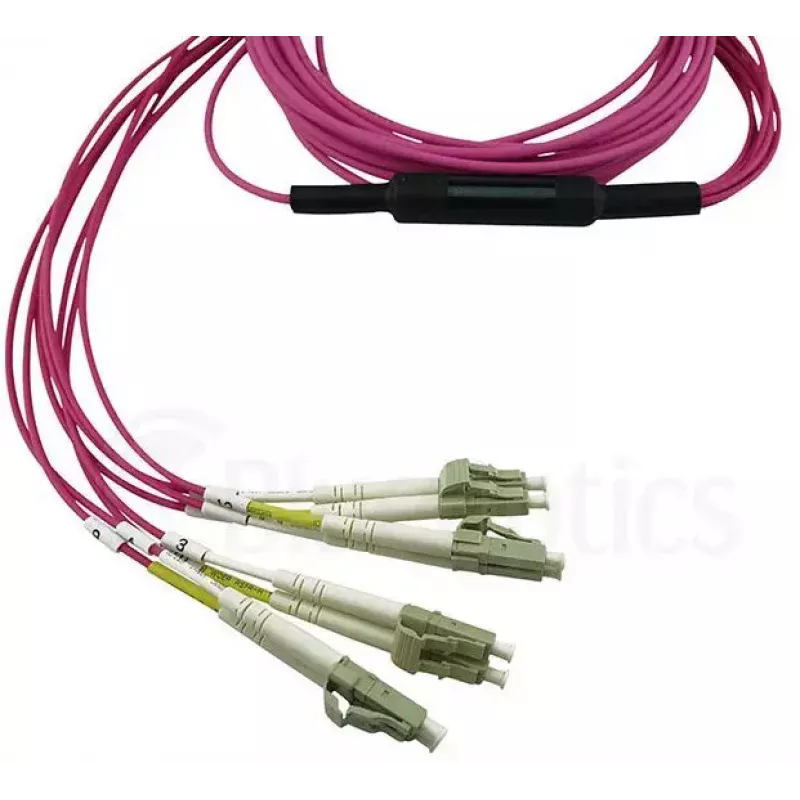

BlueOptics HH5CP InfiniBand/optiskās šķiedras kabelis 3 m MPO 4x LC

BlueOptics HH5CP InfiniBand/optiskās šķiedras kabelis 3 m MPO 4x LC ir 3 metrus garš daudzmodu OM4 kabelis, kas paredzēts liela blīvuma starpsavienojumiem datu centru un tīkla vidēs. Tas apvieno MPO daudzšķiedru savienotāju vienā galā ar četriem LC savienotājiem otrā galā, nodrošinot paralēlus pilnas dupleksa savienojumus un vairāku kanālu apvienošanu vienā maģistrālē. Kabelis atbalsta liela ātruma datu pārraidi un ir piemērots maza un vidēja attāluma savienojumiem, kur nepieciešama zema vājināšanās un konsekventa modālā joslas platuma nodrošināšana.

Priekšrocības

Šis OM4 optiskās šķiedras kabelis nodrošina uzlabotu joslas platumu un zemāku vājināšanos salīdzinājumā ar zemākas klases daudzmodu šķiedrām, atbalstot lielāku datu pārraides ātrumu un uzticamāku signāla integritāti. MPO uz 4x LC konfigurācija vienkāršo izvēršanu starp mugurkaula un lapu slēdžiem, raiduztvērējiem un pieslēgvietu paneļiem, pārveidojot daudzšķiedru maģistrāli individuālos duplekso LC galapunktos. 3 m garums nodrošina elastību savienojumiem starp statīviem vai starp iekārtām un pieslēgvietu paneļiem, vienlaikus saglabājot prognozējamu optisko veiktspēju.

Piemērots

• Datu centru starpsavienojumi un savienojumi no augšējā statīva uz agregācijas slānīti
• InfiniBand kopu un augstas veiktspējas skaitļošanas kabeļu sistēmas
• Savienojumi starp MPO maģistrālēm un LC bāzētiem raiduztvērējiem vai pieslēgvietu paneļiem
• Maza un vidēja attāluma daudzmodu tīkli, kur nepieciešama OM4 veiktspēja

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu
• Kodola/apvalka diametrs: 125 µm
• Savienotāji: MPO (daudzšķiedru) uz 4 × LC dupleksie
• Garums: 3 m
• Kanāla tips: pilns duplekss
• Pielietojums: liela ātruma datu pārraide, paralēlā optika

Kā lietot

Pievienojiet MPO galu atbilstošajā MPO maģistrālē vai kasetē un iespraudiet četrus LC savienotājus slēdžu, raiduztvērēju vai pieslēgvietu paneļu LC portos. Pirms savienošanas pārliecinieties, ka savienotāju galu virsmas ir tīras, lai izvairītos no ievietošanas zudumiem un iespējamiem bojājumiem; izmantojiet piemērotus optiskās šķiedras tīrīšanas rīkus. Izvietojiet kabeli pa esošajiem kabeļu pārvaldības ceļiem, izvairoties no stingriem liekumiem un fiziska stresa, un nostipriniet ar Velcro lentēm vai kabeļu saitēm atbilstoši statīvu un skapju standartiem.

Ieteikumi

Lai sasniegtu optimālu veiktspēju, pārbaudiet, vai pievienotie raiduztvērēji un iekārtas atbalsta OM4 daudzmodu šķiedru un paralēlo optiku. Ievērojiet liekuma rādiusus virs ražotāja norādītajām robežvērtībām, uzturiet savienotāju galu virsmas brīvas no putekļiem un izvairieties no atkārtotām savienošanas cikliem, pārsniedzot iekārtu ieteikumus, lai saglabātu ievietošanas zudumu un atgriešanās zudumu raksturlielumus.
