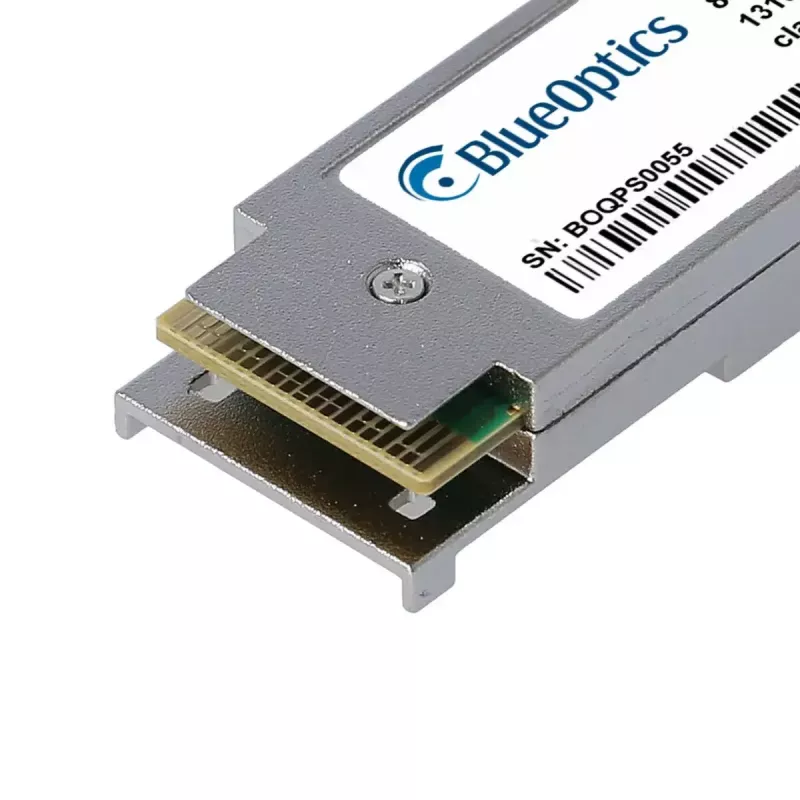

BlueOptics QSFP56-200G-SR-DE-BO tīkla raiduztvērēja modulis Optiskā šķiedra MTP/MPO

BlueOptics QSFP56-200G-SR-DE-BO tīkla raiduztvērēja modulis ir 200G optiskās šķiedras QSFP56 modulis, kas paredzēts īsa attāluma daudzmodu savienojumiem, izmantojot MTP/MPO savienotāju. Ievietots alumīnija korpusā un sver aptuveni 40 g, šis kompaktais modulis atbalsta 200GBASE-SR4 pārraidi ar 850 nm raidīšanas un uztveršanas viļņu garumiem, un ir izgatavots atbilstoši nozares MSA standartiem, lai nodrošinātu fizisku saderību ar QSFP56 pieslēgvietām. Tas ir paredzēts augsta blīvuma tīkla vidēm, piemēram, datu centriem un uzņēmumu apkopošanas vai mugurkaula līmeņiem, kur nepieciešami augstas caurlaidspējas un zemas aiztures optiskie savienojumi.

Priekšrocības

Modulis izmanto QSFP56 saskarni 200 Gbit/s apkopotam joslas platumam, vienlaikus izmantojot MTP/MPO daudzmodu savienotāju ērtai paralēlās optikas kabeļu savienošanai. Vieglā un kompaktā alumīnija konstrukcija vienkāršo uzstādīšanu un apstrādi statīva pusē. Ražošana atbilstoši MSA saskaņotajām specifikācijām nodrošina savietojamību ar galvenajām aparatūras platformām, kas pieņem standarta QSFP56 SR4 raiduztvērējus. Digitālās diagnostikas uzraudzības iespējas ļauj reāllaikā piekļūt galvenajiem darbības parametriem, ja to atbalsta resursdatora aparatūra.

Piemērots

• Datu centru auduma savienojumiem (slēdzis pret slēdzi vai slēdzis pret apkopošanu)
• Augstas veiktspējas skaitļošanas klasteriem un serveru starpsavienojumiem
• Uzglabāšanas tīkla augšupsaitēm, kas atbalsta Fibre Channel over Ethernet
• Īsa attāluma universitātes pilsētiņas mugurkaula un apkopošanas savienojumiem (līdz daudzmodu attāluma ierobežojumiem)

Galvenās specifikācijas

• Saskarnes veids: QSFP56
• Pārraides standarts: 200GBASE-SR4 (paralēlā daudzmodu optika)
• Savienotājs: MTP/MPO daudzmodu
• Viļņa garums: 850 nm (raidīšana un uztveršana)
• Korpusa materiāls un krāsa: alumīnijs, alumīnija apdare
• Svars: apm. 0,04 kg
• Formas faktors: QSFP56 4 joslu paralēlā optika
• Digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts, ja resursdatora aparatūra to atļauj

Kā lietot

Uzstādiet BlueOptics QSFP56 moduli saderīgā QSFP56 pieslēgvietā slēdzī, maršrutētājā vai uzglabāšanas sistēmā, ievērojot resursdatora pārdevēja karstās pieslēgšanas vadlīnijas. Pievienojiet atbilstošu MTP/MPO daudzmodu savienojuma kabeli vai zirglietu modulim un atbilstošajam panelim vai ierīcei. Pārbaudiet savienojuma statusu un joslu konfigurāciju resursdatora ierīces pārvaldības saskarnē. Ja nepieciešama digitālās diagnostikas uzraudzība, iespējojiet un nolasiet pieejamo diagnostiku, izmantojot resursdatora sistēmu, lai pārbaudītu barošanas spriegumu, lāzera nobīdi, raidīšanas izejas jaudu, uztveršanas ieejas jaudu un temperatūru.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedru un sertificētus MTP/MPO savienojuma vadus, lai sasniegtu vislabāko sasniedzamību un veiktspēju, un pārliecinieties, ka resursdatora aparatūra skaidri atbalsta QSFP56 SR4 moduļus un DDM, ja nepieciešama uzraudzība. Uzturiet savienotājus tīrus un ievērojiet standarta šķiedru apstrādes procedūras, lai saglabātu signāla kvalitāti un paredzēto savienojuma diapazonu.
