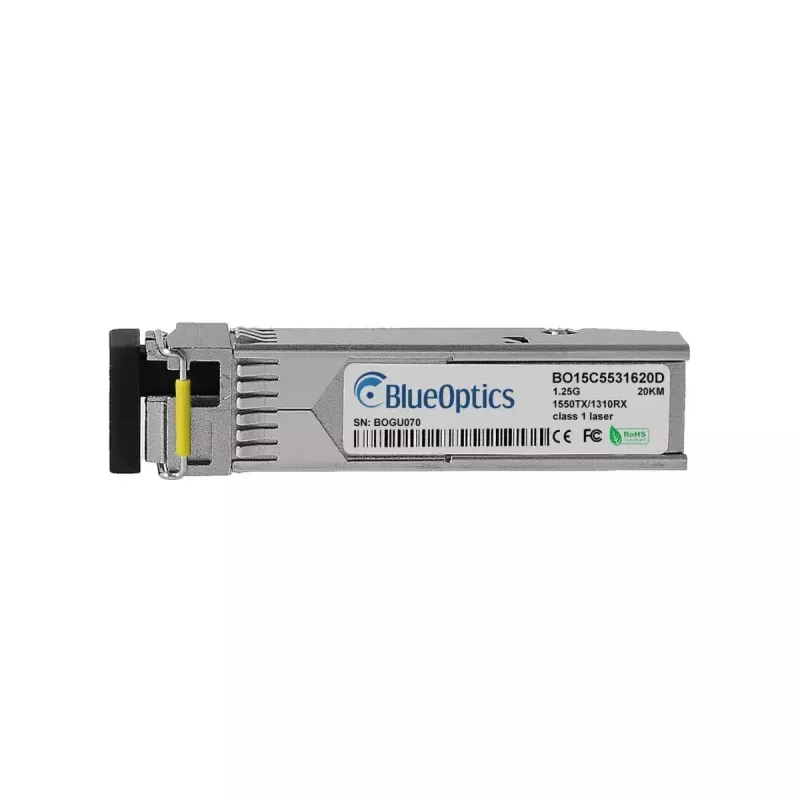

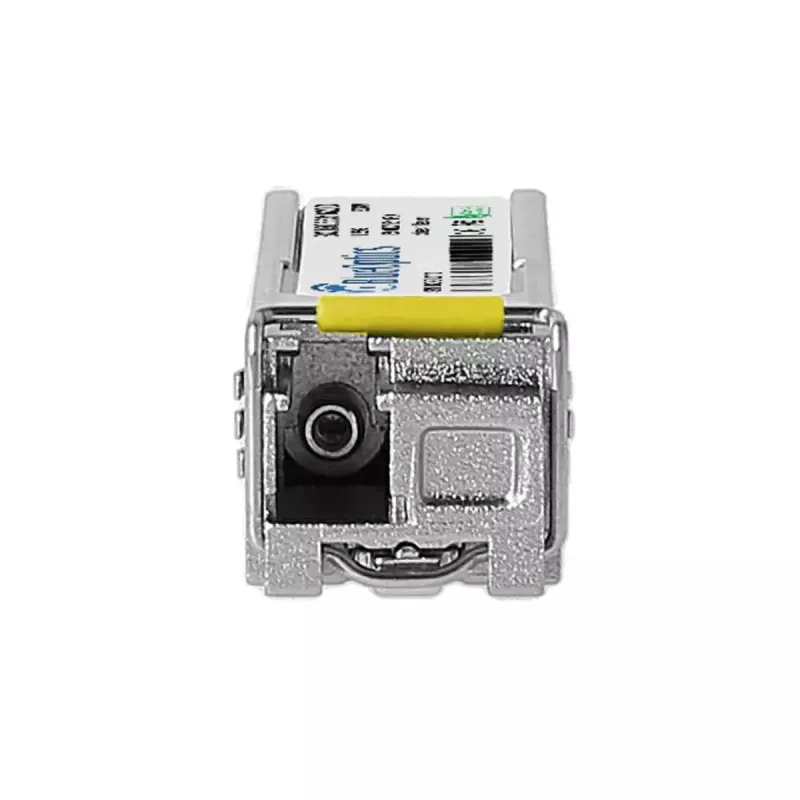

BlueOptics SFP-1000BASE-BX20-D1550LC-BO tīkla raiduztvērēja modulis Optiskās šķiedras SFP saskarne LC savienotājs

BlueOptics SFP-1000BASE-BX20-D1550LC-BO ir optiskās šķiedras tīkla raiduztvērēja modulis SFP saskarnēm ar LC simplex savienotāju. Izgatavots no alumīnija un sver aptuveni 20 g, šis modulis nodrošina divvirzienu vienmoda savienojumu ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem (TX 1310 nm / RX 1550 nm), kas piemērots 1,25 Gbps optiskajam Ethernet un saderīgām ātrdarbīgām lietojumprogrammām attālumos līdz 20 km, ja tiek izmantota piemērota vienmoda optiskā šķiedra.

Priekšrocības

Šis SFP modulis atbilst MSA formas faktora standartiem, nodrošinot plašu savietojamību ar SFP pieslēgvietām, un ir izstrādāts uzticamiem vienmoda optiskās šķiedras savienojumiem. Tā kompaktais alumīnija korpuss nodrošina mehānisku izturību un termisko stabilitāti, vienlaikus saglabājot zemu svaru. Modulis atbalsta izplatītus lietošanas gadījumus, piemēram, Ethernet un Fibre Channel over Ethernet līdz 1,25 Gbps, un var nodrošināt digitālo diagnostikas uzraudzību (DDM/DOM), ja resursdatora iekārta atbalsta šo funkciju. Izstrādāts un testēts savstarpējai izmantojamībai, tas ir piemērots kā rezerves vai aizvietotāja modulis tīklos, kuros nepieciešami optiskie savienojumi ar LC savienotājiem.

Piemērots

Galvenās specifikācijas

Lietošanas norādījumi

Ievietojiet SFP moduli saderīgā SFP slotā saskaņā ar resursdatora ierīces instrukcijām, līdz tas nofiksējas. Pievienojiet vienmoda LC savienotājkabeli starp šo moduli un attālo raiduztvērēju vai savienotājpaneli; nodrošiniet pareizu izlīdzināšanu simplex LC savienojumiem un ievērojiet optiskās šķiedras polaritāti divvirzienu BX saitēm. Pārbaudiet saites statusu un ātrumu resursdatora ierīces pārvaldības saskarnē. Ja iespējams, iespējojiet DDM/DOM resursdatorā, lai uzraudzītu diagnostikas parametrus, piemēram, barošanas spriegumu, lāzera nobīdi, izejas un uztveršanas jaudu un temperatūru.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru un LC simplex savienotājkabeļus, kas paredzēti paredzētajam attālumam. Pārliecinieties, ka resursdatora ierīce atbalsta 1000BASE-BX D darbību un DDM/DOM, ja nepieciešama attālināta diagnostika. Rīkojieties ar raiduztvērēju, ievērojot antistatiskos piesardzības pasākumus, un neizmantotajām pieslēgvietām uzlieciet putekļu aizsargvāciņus, lai aizsargātu optiskās virsmas.
