Optisko šķiedru raiduztvērēja modulis BlueOptics ET6401-LR4-BO QSFP 10000 m

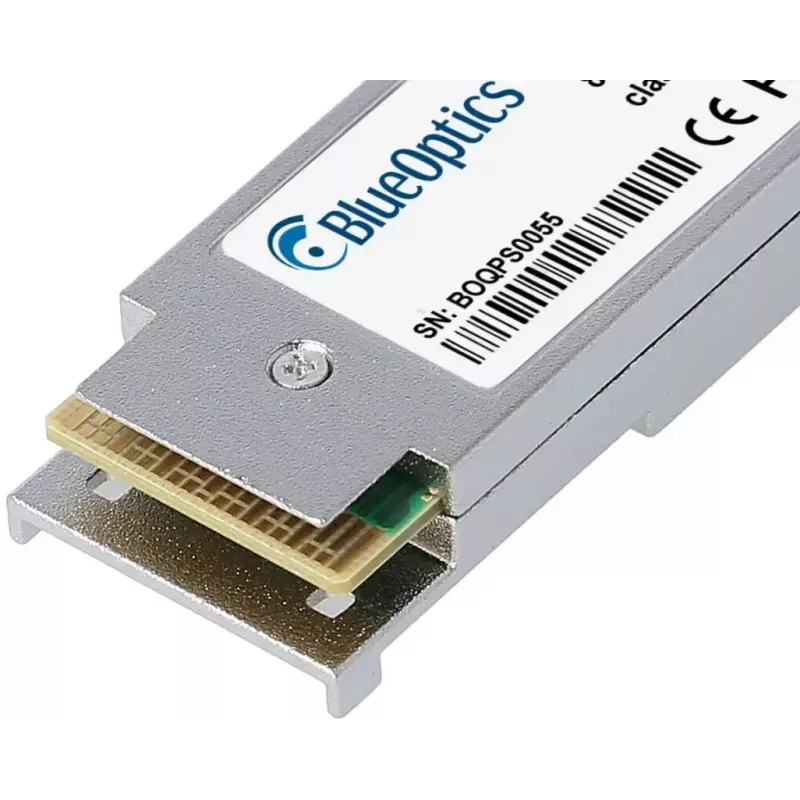

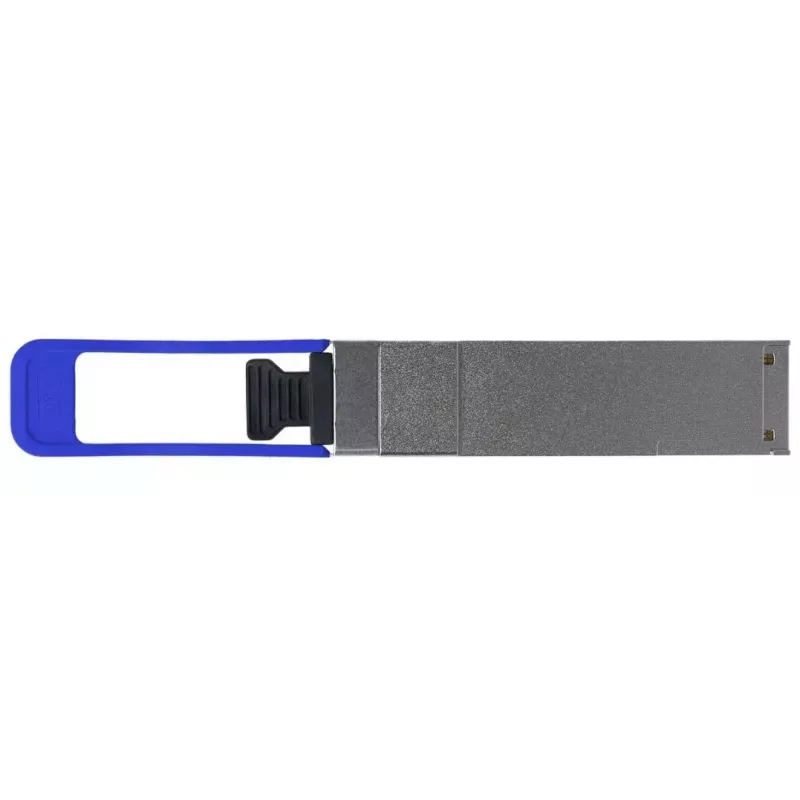

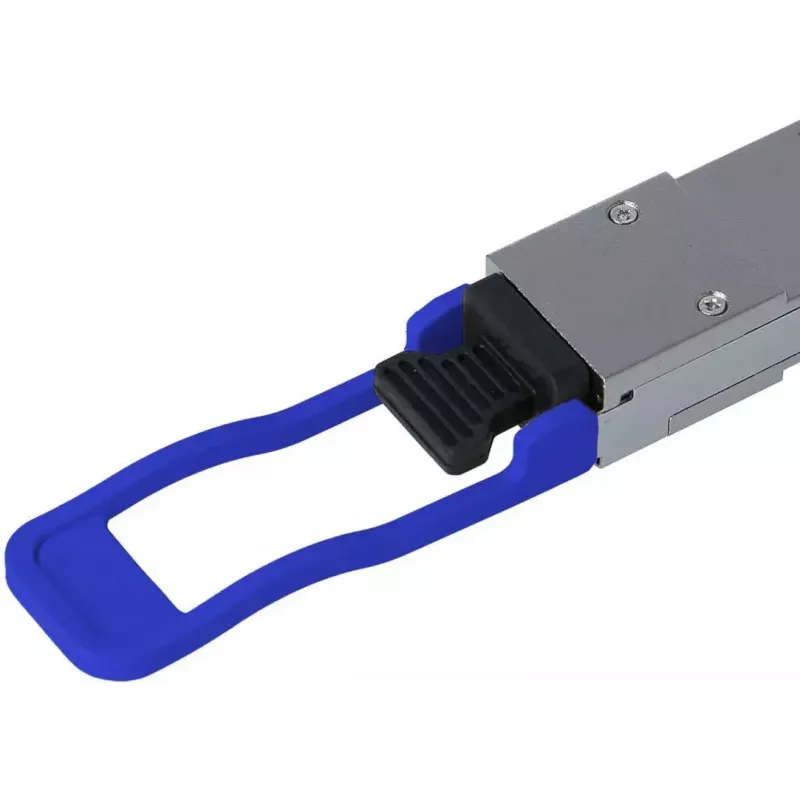

BlueOptics ET6401-LR4-BO QSFP 10000 m ir 40GBASE-LR4 saderīgs optisko šķiedru raiduztvērēja modulis, kas paredzēts tālsatiksmes vienmoda savienojumiem līdz 10 000 metriem. Vieglā alumīnija korpusā ar svaru tikai 20 g šis QSFP raiduztvērējs izmanto LC duplekso savienojamību un atbalsta 40 Gbps optisko datu pārraidi ar CWDM raidītāja un uztvērēja kanāliem. Tas ir izstrādāts atbilstoši MSA QSFP formas faktora standartiem un lietošanai tīkla aparatūrā, kas atbalsta LR4 QSFP optiku.

Priekšrocības

Modulis nodrošina tālsatiksmes optisko savienojamību ar zemu elektromagnētisko traucējumu jutību, kas raksturīga vienmoda optisko šķiedru savienojumiem. Izstrādāts atbilstoši MSA standartiem, tas ietver CWDM optiku uzticamai viļņgarumu blīvēšanai un atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) reāllaika parametriem, piemēram, barošanas spriegumam, lāzera nobīdei, raidīšanas/uztveršanas jaudai un temperatūrai. Alumīnija korpuss nodrošina mehānisku izturību, vienlaikus saglabājot minimālu svaru blīvām instalācijām.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet QSFP raiduztvērēju saderīgā QSFP pieslēgvietā resursdatora ierīcē, kamēr ierīce ir izslēgta, vai ievērojot resursdatora ražotāja karstās pievienošanas procedūru. Pievienojiet LC dupleksos vienmoda optisko šķiedru savienojošos kabeļus raiduztvērēja LC pieslēgvietām, ievērojot raidīšanas/uztveršanas orientāciju. Pārliecinieties, ka resursdators atpazīst moduli, un, ja pieejams, iespējojiet vai nolasiet DDM/DOM parametrus, lai uzraudzītu savienojuma stāvokli. Izmantojiet atbilstošus optisko šķiedru savienojošos paneļus vai tiešos savienojumus, lai sasniegtu noteikto darbības attālumu un veiktspēju.

Ieteikumi

Pārliecinieties, ka resursdatora aparatūra un programmatūra skaidri atbalsta LR4 QSFP moduļus un DDM/DOM, ja nepieciešama diagnostika. Izmantojiet vienmoda optisko šķiedru un augstas kvalitātes LC dupleksos savienojošos kabeļus, uzturiet tīrus savienotājus un pārbaudiet savienojuma budžetu darbības attālumam līdz 10 km. Lai nodrošinātu savietojamību, pirms plaša mēroga ieviešanas pārbaudiet moduli savā konkrētajā platformā.
