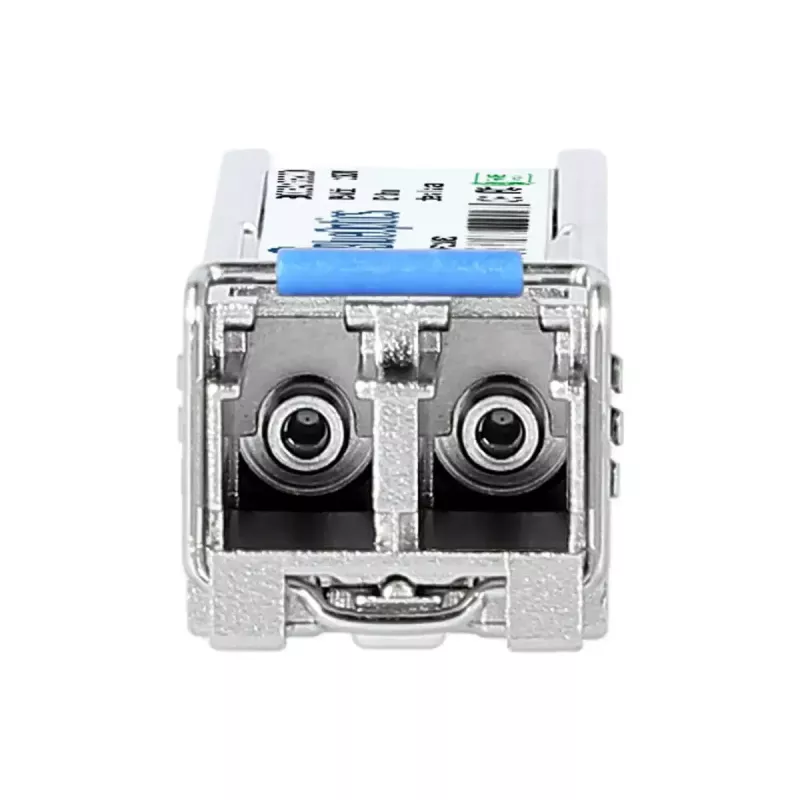

SFP raiduztvērēja modulis BlueOptics SP-03-IR1-IDFN-BO 155 Mbit/s 1310 nm

BlueOptics SP-03-IR1-IDFN-BO ir SFP optiskais šķiedru raiduztvērēja modulis, kas paredzēts vienmoda optiskajiem savienojumiem ar nominālo datu pārraides ātrumu līdz 155 Mbit/s. Tas darbojas pie 1310 nm viļņa garuma, tiek barots no 3.3 V sprieguma avota un ir ievietots kompaktā metāla korpusā ar sudraba apdari un aptuveni 2 g svaru. Modulis izmanto LC duplekso savienotāju un atbilst MSA saderīgām SFP formfaktora konvencijām, tādējādi to var ievietot standarta SFP pieslēgvietās tīkla iekārtās, kas atbalsta 100BASE-LX un saistītos protokolus.

Priekšrocības

BlueOptics SFP piedāvā kompaktu, metāla korpusā ietvertu dizainu, kas apvieno zemu svaru ar mehānisku uzticamību izvietošanai komutatoros, maršrutētājos un datu glabāšanas iekārtās. Tā 1310 nm raidītājs un uztvērējs atbalsta vienmoda optiskās šķiedras pārraidi lielos attālumos, kas raksturīgi 100BASE-LX lietojumiem, savukārt standartizētais SFP interfeiss nodrošina plašu saderību ar MSA prasībām atbilstošām tīkla iekārtām. Moduļa 3.3 V elektriskās prasības un mazie izmēri ļauj vienkārši nomainīt vai uzlabot esošos raiduztvērējus.

Piemērots

• Vienmoda optiskās šķiedras savienojumi, izmantojot LC dupleksos savienotājus
• 100BASE-LX Ethernet savienojumi un līdzīgi protokoli ar ātrumu līdz 155 Mbit/s
• Ievietošanai MSA saderīgās SFP pieslēgvietās komutatoros, maršrutētājos un datu glabāšanas ierīcēs
• Vidēm, kur nepieciešams viegls, metāla korpusā ietverts SFP raiduztvērējs

Galvenās specifikācijas

• Saskarne tips: SFP (MSA saderīgs formfaktors)
• Viļņa garums: 1310 nm (raidīšanai un uztveršanai)
• Maksimālais datu pārraides ātrums: 155 Mbit/s
• Savienotājs: LC dupleks
• Darba spriegums: 3.3 V
• Korpusa materiāls un krāsa: metāla korpuss, sudraba
• Svars: aptuveni 0.002 kg

Lietošana

Izslēdziet strāvu vai ievērojiet tīkla iekārtu pārdevēja ieteiktās karstās nomaiņas procedūras, pēc tam ievietojiet SFP moduli brīvā SFP slotā, līdz tas stingri nofiksējas. Pievienojiet LC duplekso vienmoda komutācijas kabeli modulim un attiecīgajam attālajam raiduztvērējam vai plākstera panelim. Pārliecinieties, ka resursdatora ierīce atbalsta 100BASE-LX vai līdzvērtīgus protokolus ar norādīto datu pārraides ātrumu un ka nepieciešamie programmatūras/programmaparatūras iestatījumi ļauj raiduztvērējam darboties. Pārraugiet saites statusa indikatorus resursdatora ierīcē, lai pārbaudītu optisko savienojumu.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet vienmoda optisko šķiedru un LC dupleksos plākstera vadus, kas paredzēti 1310 nm pārraidei, pārbaudiet saderību ar resursdatora aparatūras atbalstīto raiduztvērēju sarakstu un, uzstādot vai noņemot moduli, ievērojiet ESD apstrādes procedūras.
