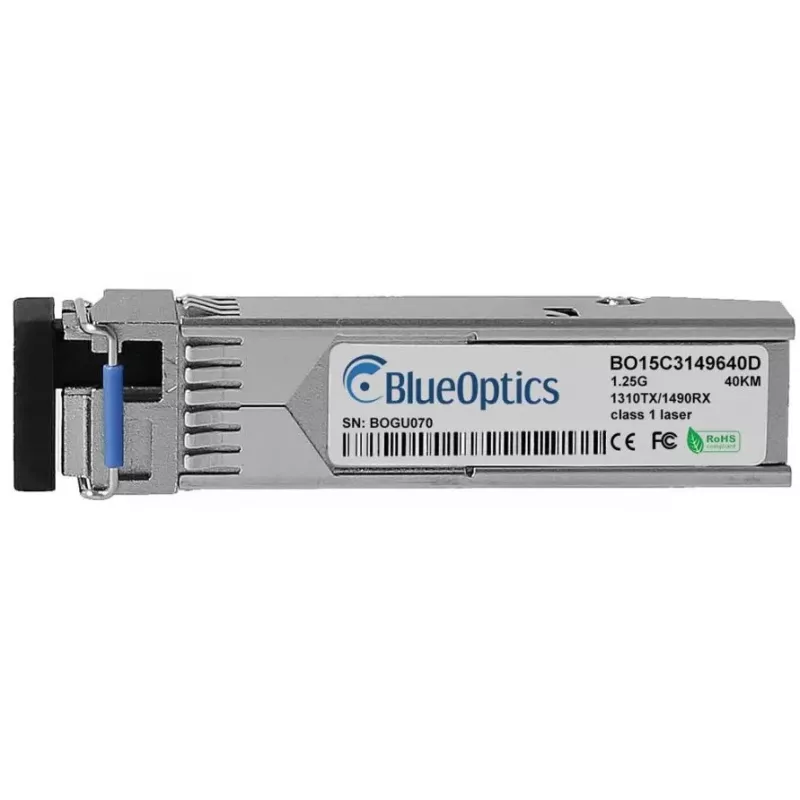

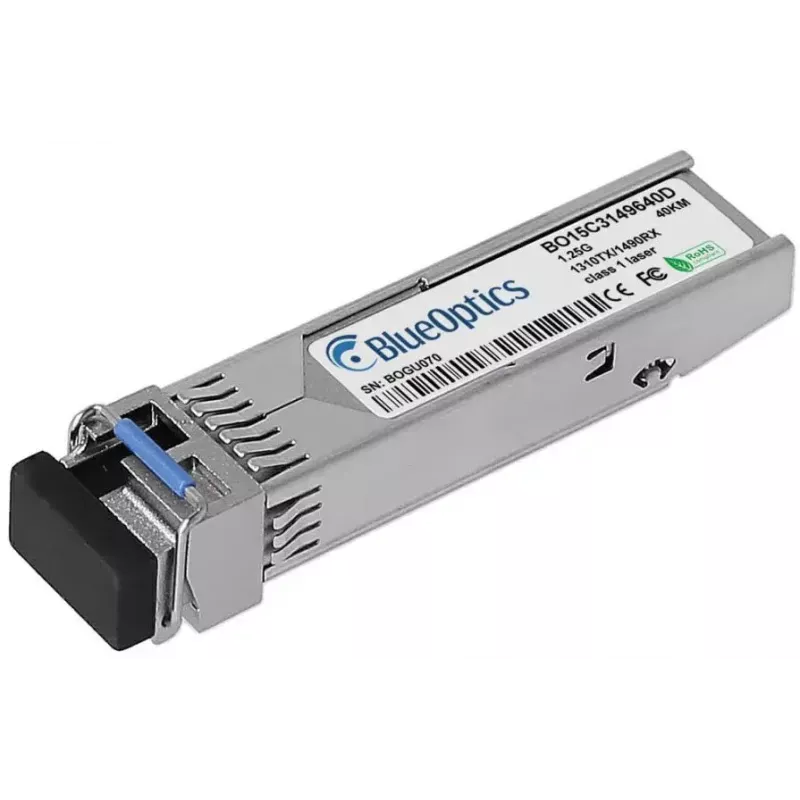

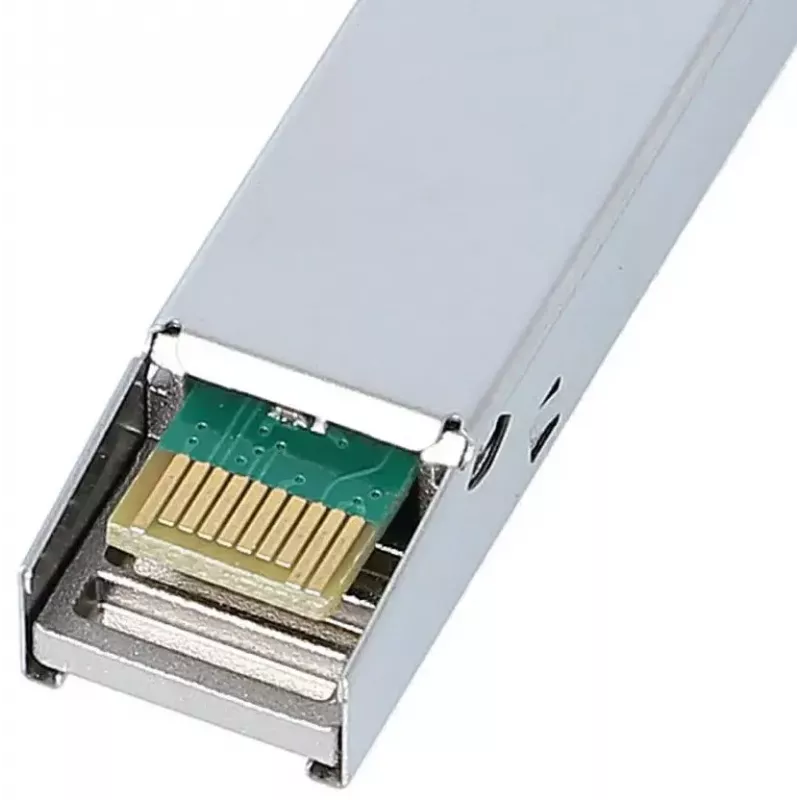

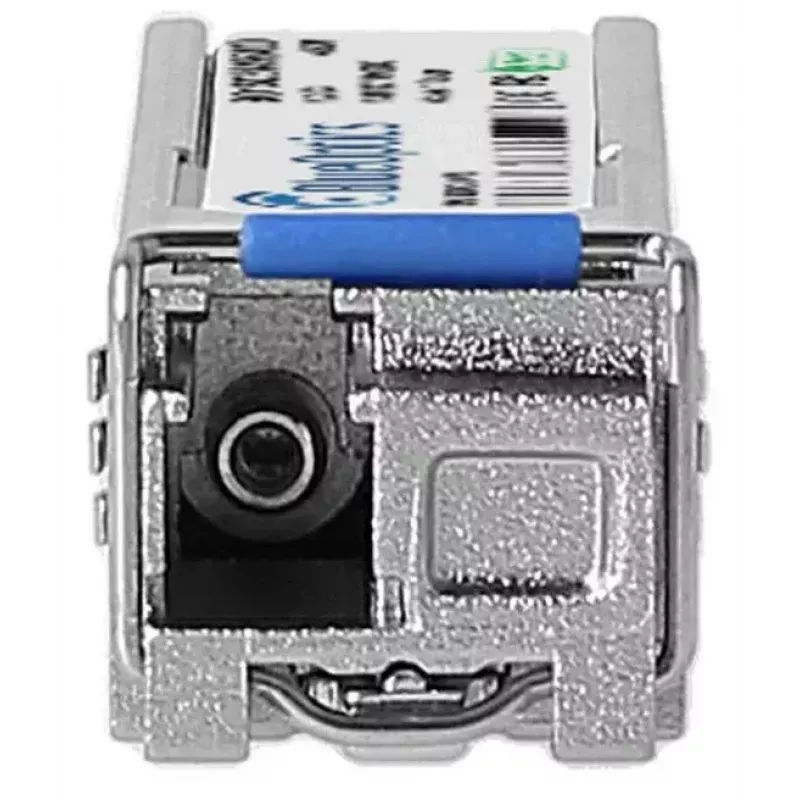

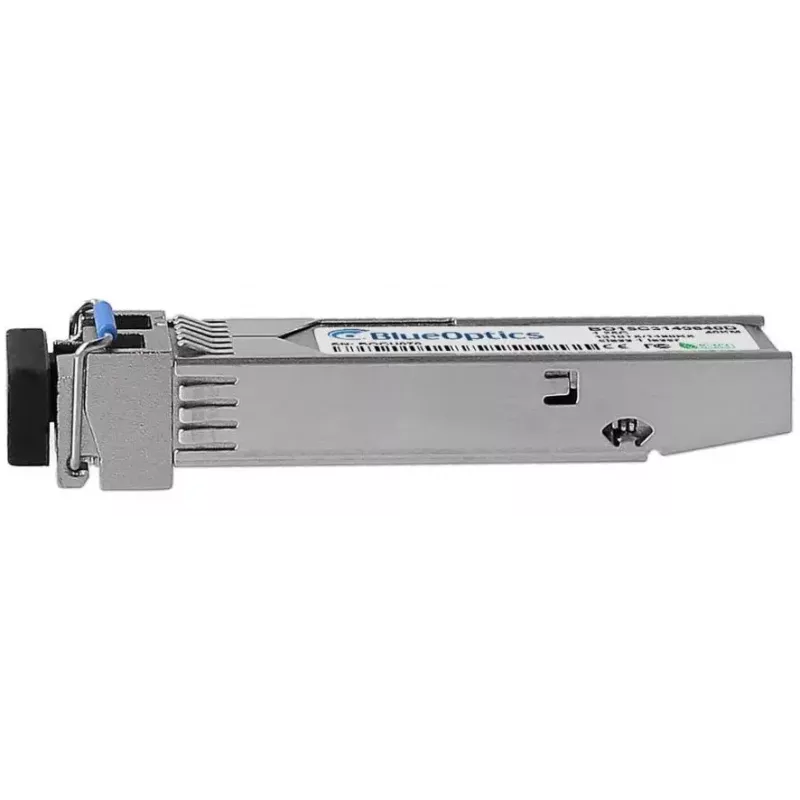

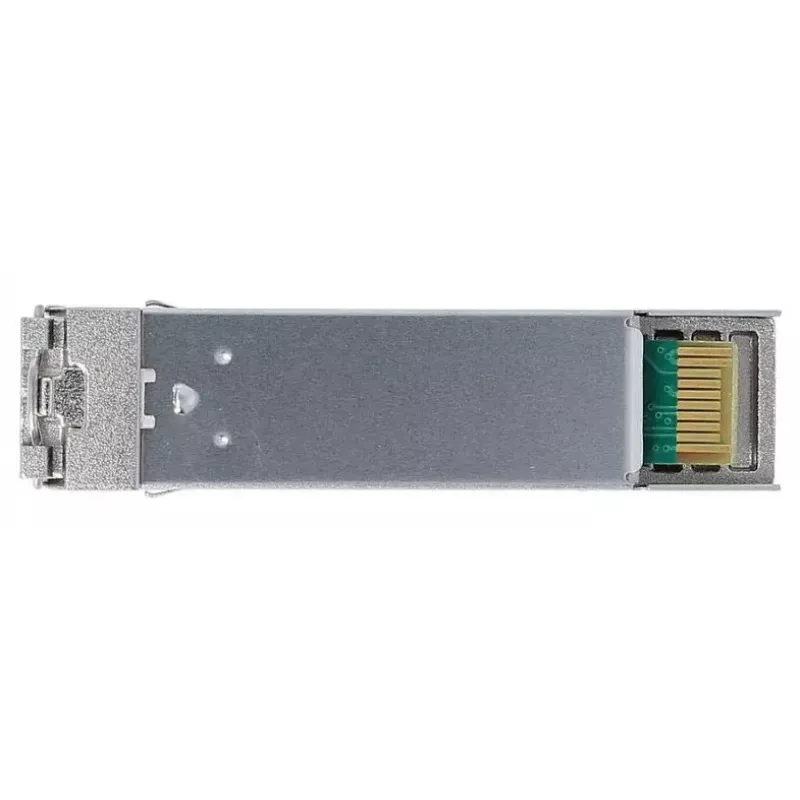

SFP raiduztvērēja modulis BlueOptics SFP-BXU34-40KM-CN-BO 1250 Mbit/s

BlueOptics SFP-BXU34-40KM-CN-BO ir vienmoda optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts punktu-punkts 1000BASE-BX-U savienojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s un izmanto asimetrisku viļņu garumu pāri (raidītājs 1490 nm, uztvērējs 1310 nm) pa vienu dzīslu, izmantojot LC simpleksa savienotāju. Iebūvēts metāla korpusā un sver aptuveni 20 g, modulis ir izgatavots atbilstoši nozares MSA izmēriem un nodrošina tālsakaru optisko pārraidi līdz 40 km ar integrēto digitālo diagnostiku (DDM/DOM).

Priekšrocības

Raiduztvērējs ir saderīgs ar plašu tīkla aprīkojuma klāstu, kas pieņem MSA atbilstošus SFP moduļus, vienlaikus nodrošinot stabilu caurlaidspēju 1,25 Gbit/s. Metāla korpuss un vienmoda optiskā konstrukcija samazina jutību pret elektromagnētiskiem traucējumiem un nodrošina mehānisku izturību. Integrētā digitālā diagnostika ļauj attālināti uzraudzīt barošanas spriegumu, lāzera nobīdes strāvu, raidītāja izejas jaudu, uztvērēja ieejas jaudu un temperatūru. Moduļa nominālais MTBF atbalsta ilgu kalpošanas laiku izvietojumos, kur svarīga nepārtraukta pieejamība.

Piemērots

Galvenās specifikācijas

Lietošanas norādījumi

Pirms uzstādīšanas pārliecinieties, ka resursdatora ierīce atbalsta MSA atbilstošus SFP raiduztvērējus un ka DDM/DOM funkciju (ja nepieciešama) atbalsta aparatūra un uzraudzības programmatūra. Ievietojiet moduli brīvā SFP slotā, līdz tas nofiksējas; pievienojiet raiduztvērējam LC simpleksa vienmoda savienotājkabeli. Nodrošiniet pareizu orientāciju BX-U savienojumam: izmantojiet norādītos raidītāja un uztvērēja galus atbilstoši tīkla projektam. Pēc ievietošanas pārbaudiet savienojuma statusu un uzraugiet diagnostikas parametrus, izmantojot resursdatora saskarni, lai apstiprinātu, ka optiskā jauda un temperatūra ir paredzētajās robežās.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC savienotājkabeļus un, ja iespējams, piemērotu sadales paneli vai savietojamo raiduztvērēju, lai sasniegtu norādīto 40 km diapazonu. Uzturiet optiskos savienotājus tīrus un, kad tos neizmanto, uzlieciet aizsargvāciņus, lai izvairītos no piesārņojuma. Izvietojot ražošanas vidēs, pirms liela mēroga ieviešanas pārbaudiet savietojamību un DDM rādījumus ar mērķa slēdzi vai maršrutētāju.
