Barošanas adapteris MEAN WELL DDR-15L-5 15 W ieeja 18–75 V izeja 5 V

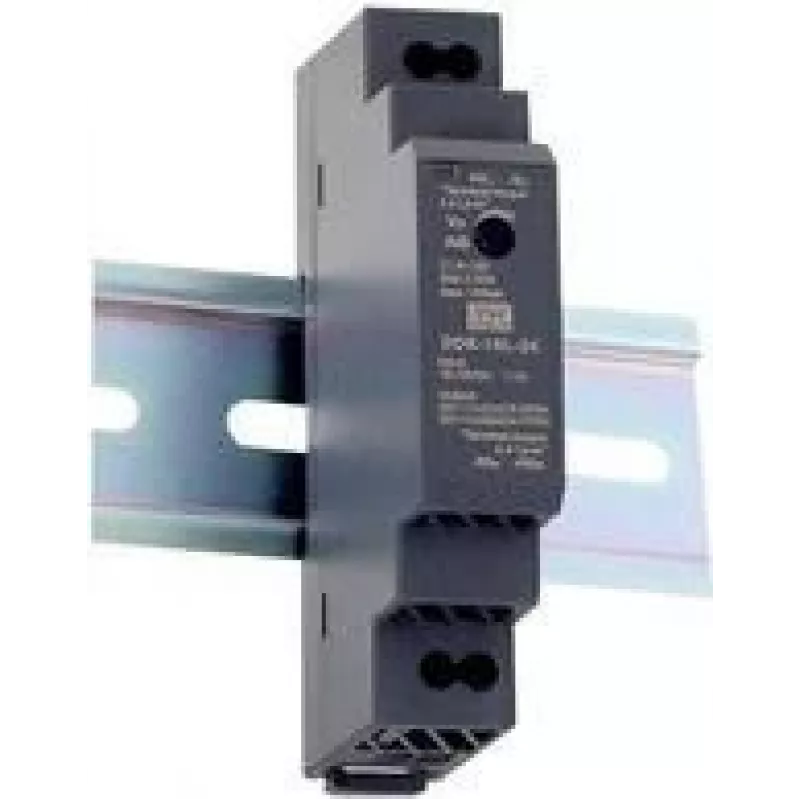

MEAN WELL DDR-15L-5 ir īpaši plāns rūpniecisks līdzstrāvas–līdzstrāvas DIN-sliedes pārveidotājs, kas paredzēts lietojumiem ar plašu ieejas diapazonu un stabilu 5 V izeju. Ar ieejas sprieguma diapazonu 18–75 V līdzstrāvas un regulētu vienu 5 V līdzstrāvas izeju līdz 3 A (15 W) šis kompaktais modulis nodrošina uzticamu barošanu ierobežotās uzstādīšanas vietās. Tā plānā konstrukcija (54,5 mm dziļums, 90 mm augstums) un mazais svars (aptuveni 80 g) padara to piemērotu montāžai uz DIN sliedes vadības skapjos un citos rūpnieciskos korpusos. Ierīce atbilst RoHS prasībām.

Priekšrocības

DDR-15L-5 nodrošina plašu ieejas sprieguma logu, kas atbalsta dažādus akumulatoru un rūpnieciskos barošanas avotus, vienlaikus nodrošinot fiksētu 5 V izeju ar strāvas jaudu līdz 3 A. Tā īpaši plānais formas faktors taupa vietu uz DIN sliedes un vienkāršo integrāciju kompaktos paneļos. Atbilstība RoHS nodrošina atbilstību vides materiālu ierobežojumiem.

Piemērots

• 5 V loģisko ierīču un kontrolleru barošanai rūpnieciskajā automatizācijā
• Iegulto sistēmu un vienplates datoru, kam nepieciešama 5 V ieeja, apgādei
• Lietošanai vadības skapjos un uz DIN sliedes montējamās iekārtās ar ierobežotu vietu

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis/MPN: DDR-15L-5
• Ieejas spriegums: 18–75 V līdzstrāvas
• Izeja: 5 V līdzstrāvas, 3 A (15 W)
• Montāža: DIN sliede
• Izmēri: 54,5 mm (dziļums) × 90 mm (augstums)
• Svars: ≈ 80 g
• Atbilstība: RoHS
• EAN: 4021087050852

Lietošana

Uzstādiet pārveidotāju uz standarta DIN sliedes vadības skapja iekšpusē un pievienojiet ieejas spailes piemērotam līdzstrāvas avotam diapazonā no 18 līdz 75 V. Pievienojiet 5 V izeju slodzei, ievērojot pareizu polaritāti un pārliecinoties, ka pievienotās ierīces kopā nepārsniedz 3 A strāvu. Nodrošiniet atbilstošu vadu un drošinātāju aizsardzību ieejas pusē atbilstoši sistēmas prasībām. Normālai darbībai nodrošiniet pietiekamu gaisa plūsmu ap moduli.

Ieteikumi

Izmantojiet atbilstošu ieejas aizsardzību (drošinātāju vai automātisko slēdzi) un pirms pievienošanas pārbaudiet ieejas sprieguma diapazonu. Ievērojiet 3 A slodzes ierobežojumu un ievērojiet MEAN WELL uzstādīšanas vadlīnijas DIN sliedes ierīcēm, lai nodrošinātu drošu un uzticamu darbību.
