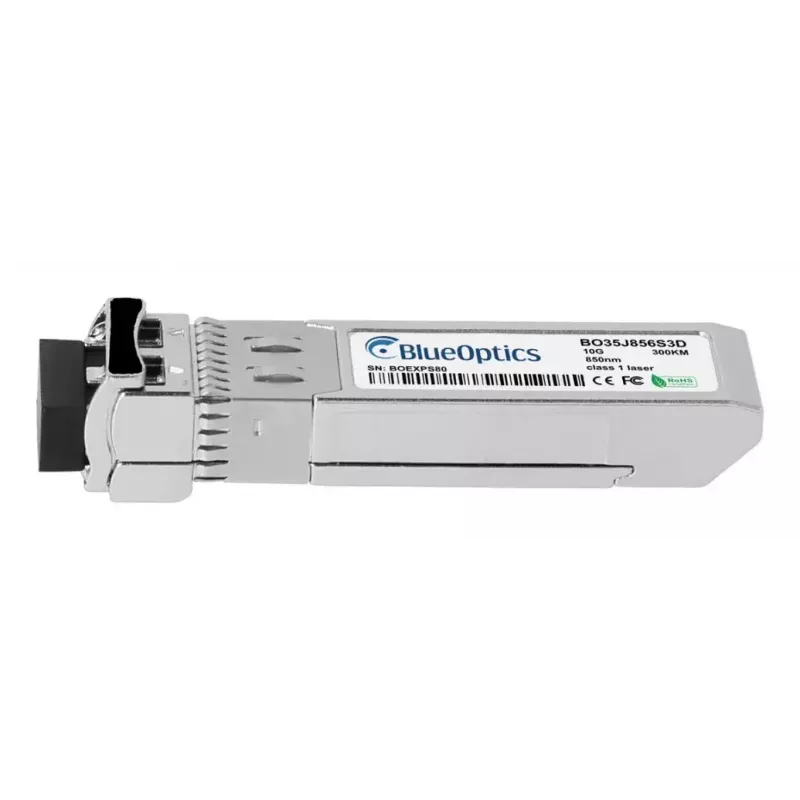

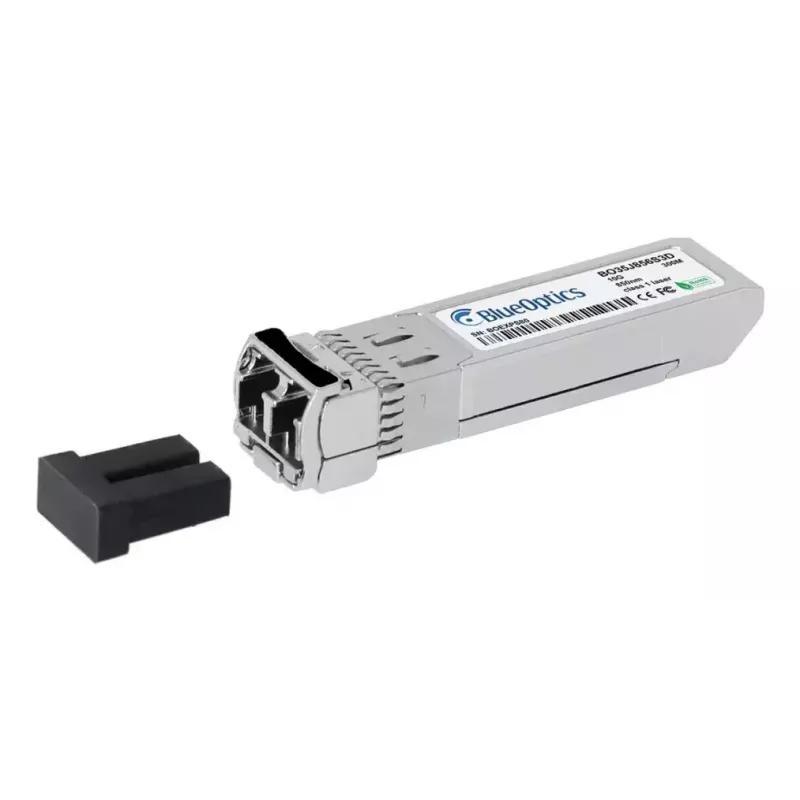

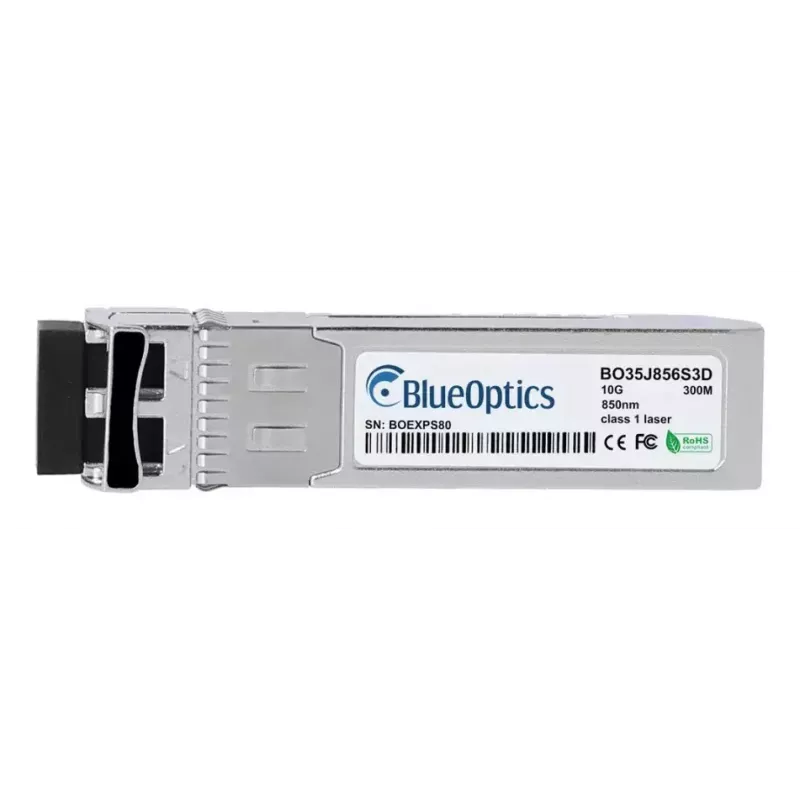

Optiskās šķiedras raiduztvērēja modulis BlueOptics OWTRD1-BO 10000 Mbit/s SFP+

BlueOptics OWTRD1-BO 10000 Mbit/s SFP+ ir optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10GBASE-SR daudzmodu savienojumiem. Tas izmanto LC Duplex saskarni un darbojas ar 850 nm raidīšanas un uztveršanas viļņu garumiem. Modulis atbilst CE, RoHS un FCC standartiem, tam ir kompakts SFP+ formas faktors un tas sver aptuveni 20 g, tādēļ to ir viegli uzstādīt slēdžos, maršrutētājos un citā tīkla aparatūrā, kas pieņem MSA saderīgus SFP+ moduļus.

Priekšrocības

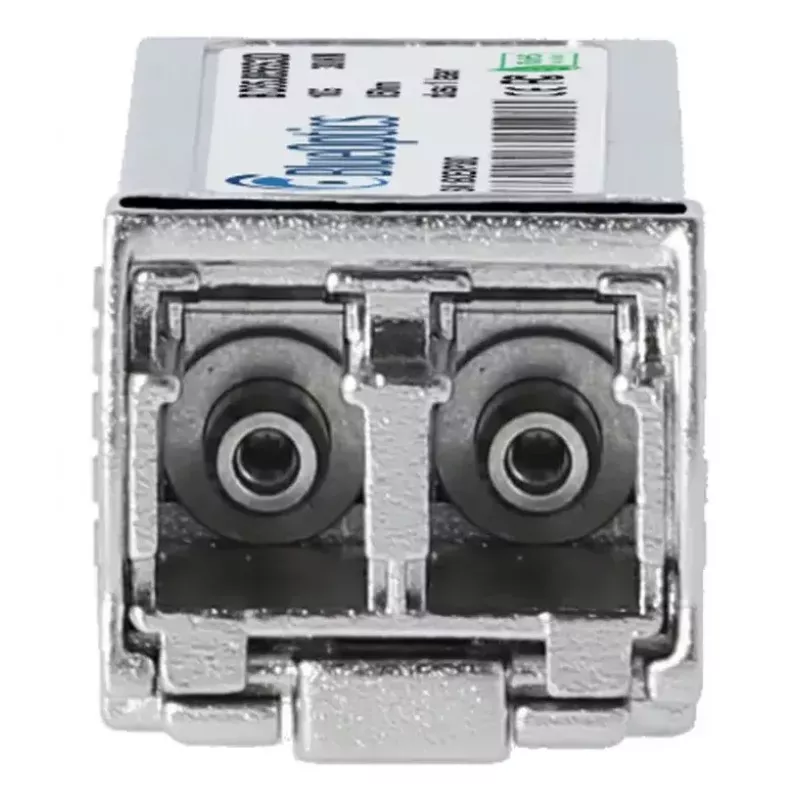

Modulis atbalsta 10 Gbit/s datu pārraides ātrumu pa daudzmodu šķiedru ar vienlaicīgiem raidīšanas un uztveršanas kanāliem, izmantojot LC Duplex. Tas ir izgatavots atbilstoši MSA standartiem un pārbaudīts saderībai ar izplatītām aparatūras platformām. Optiskajām un elektroniskajām daļām tiek izmantoti augstas kvalitātes komponenti, un raiduztvērējs ietver digitālo diagnostikas uzraudzību (DDM), kas ir saderīga ar SFF-8472, lai reāllaikā ziņotu par spriegumu, strāvu, optisko jaudu un temperatūru, ja resursdators atbalsta DDM. Tā kompaktais SFP+ formas faktors un sudraba krāsa atvieglo integrēšanu standarta plauktu iekārtās.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet SFP+ raiduztvērēju saderīgā SFP+ portā savā slēdzī, maršrutētājā vai serverī, līdz tas nofiksējas vietā. Pievienojiet LC Duplex daudzmodu optiskās šķiedras komutācijas kabeļus TX un RX portiem, nodrošinot pareizu polaritāti. Ieslēdziet resursdatoru un pārbaudiet saites statusu, izmantojot ierīces pārvaldības saskarni. Ja nepieciešams DDM/DOM, iespējojiet un uzraugiet diagnostikas parametrus no resursdatora sistēmas, ja tā atbalsta SFF-8472 diagnostiku. Karstās pieslēgšanas darbībai ievērojiet resursdatora pārdevēja norādījumus, ievietojot vai izņemot moduli, lai izvairītos no porta vai moduļa bojājumiem.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedru optimālai 10GBASE-SR veiktspējai un uzturiet savienotājus tīrus, lai saglabātu zemu ievietošanas zudumu. Pārbaudiet resursdatora saderību un, ja iespējams, iespējojiet DDM tīkla iekārtā, lai uzraudzītu optiskās saites veselību. Uzglabājiet un rīkojieties ar raiduztvērēju no statiskās elektrības drošā vidē un izvairieties no tā pakļaušanas ekstremālām temperatūrām vai mehāniskiem triecieniem.
