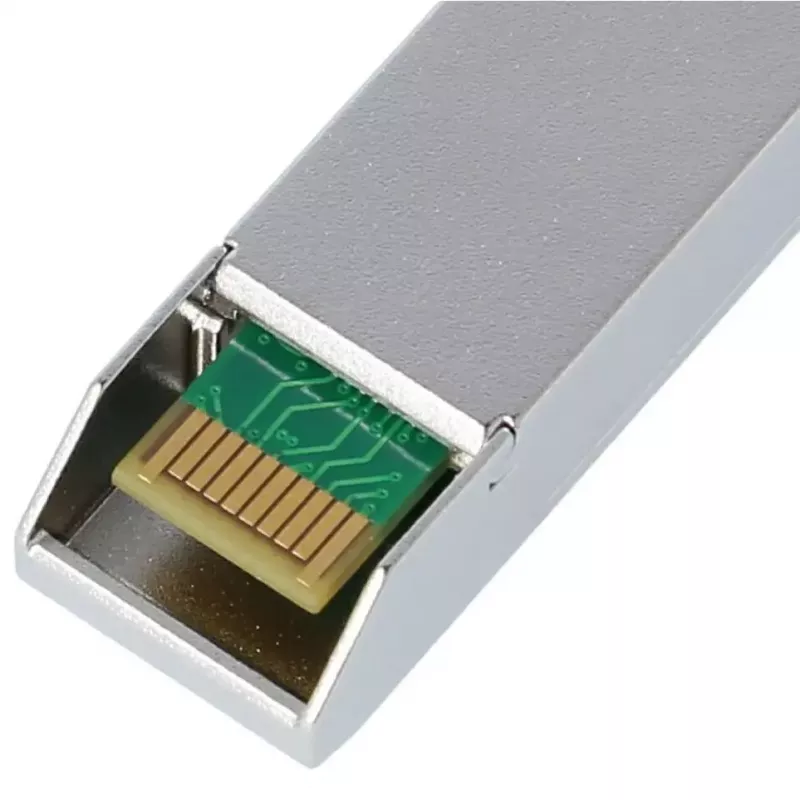

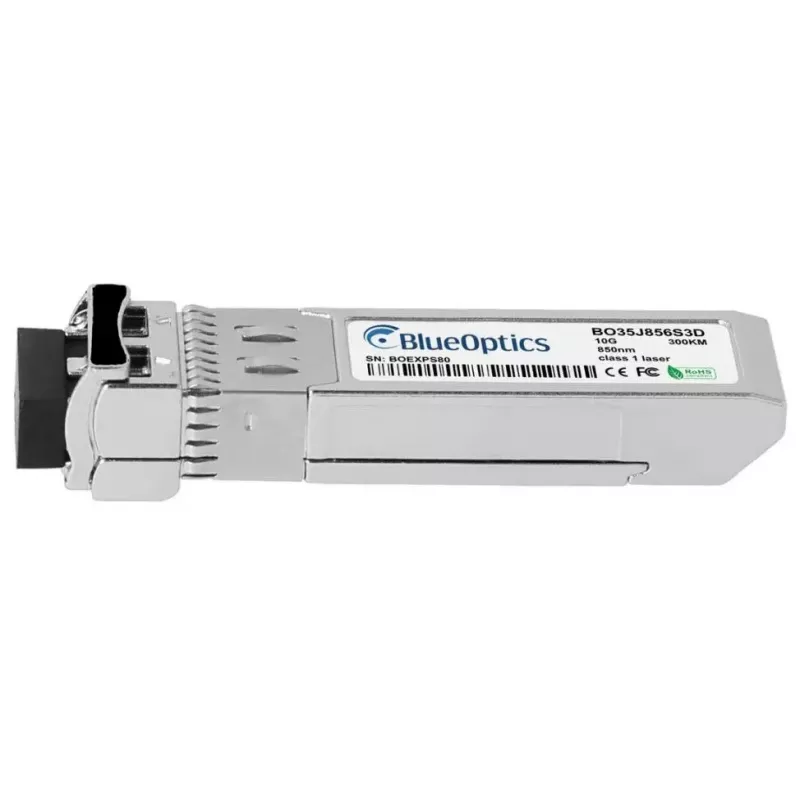

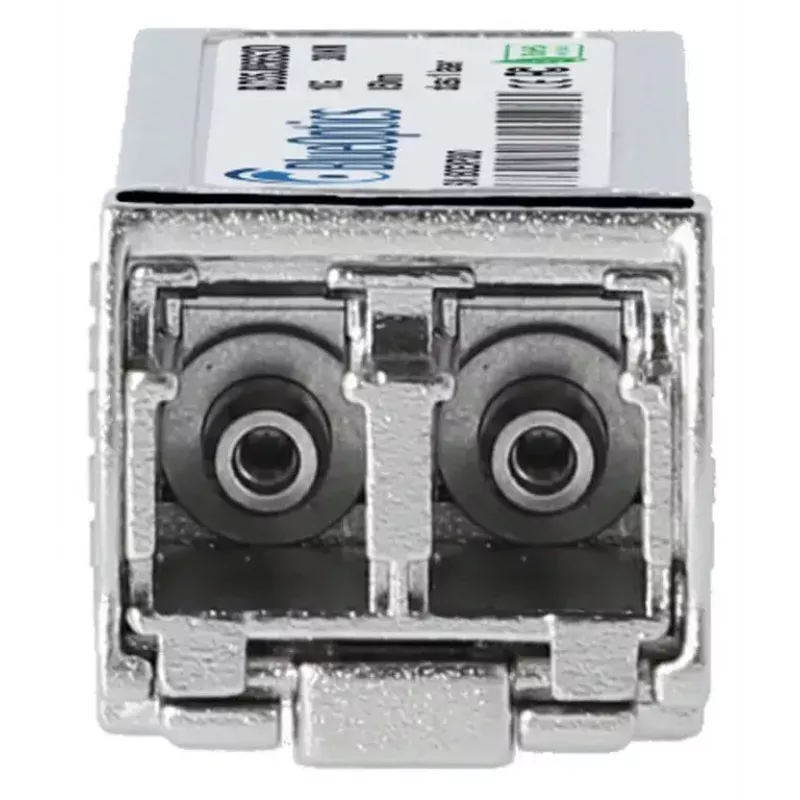

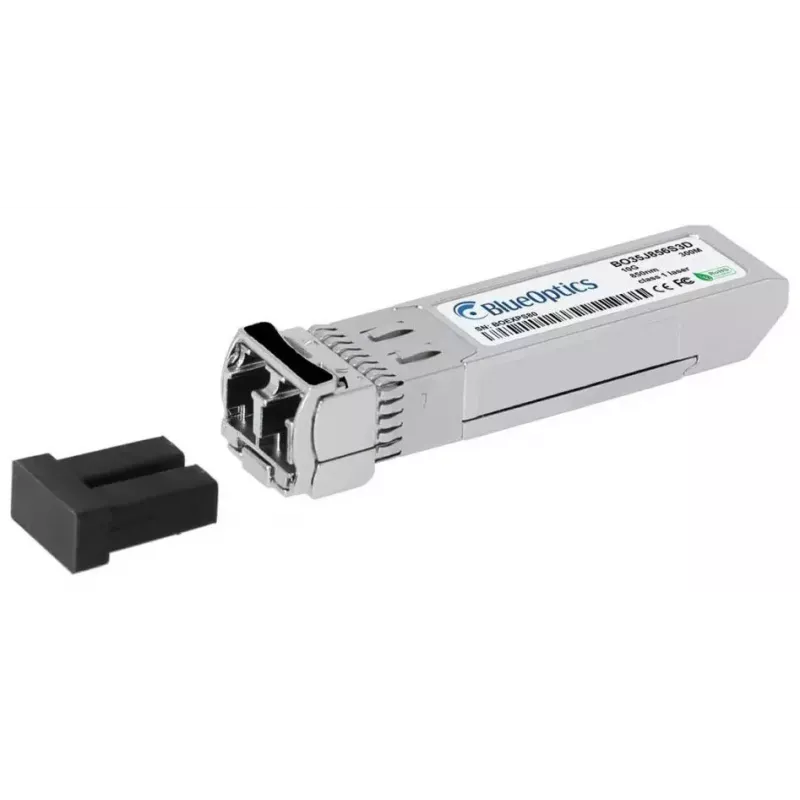

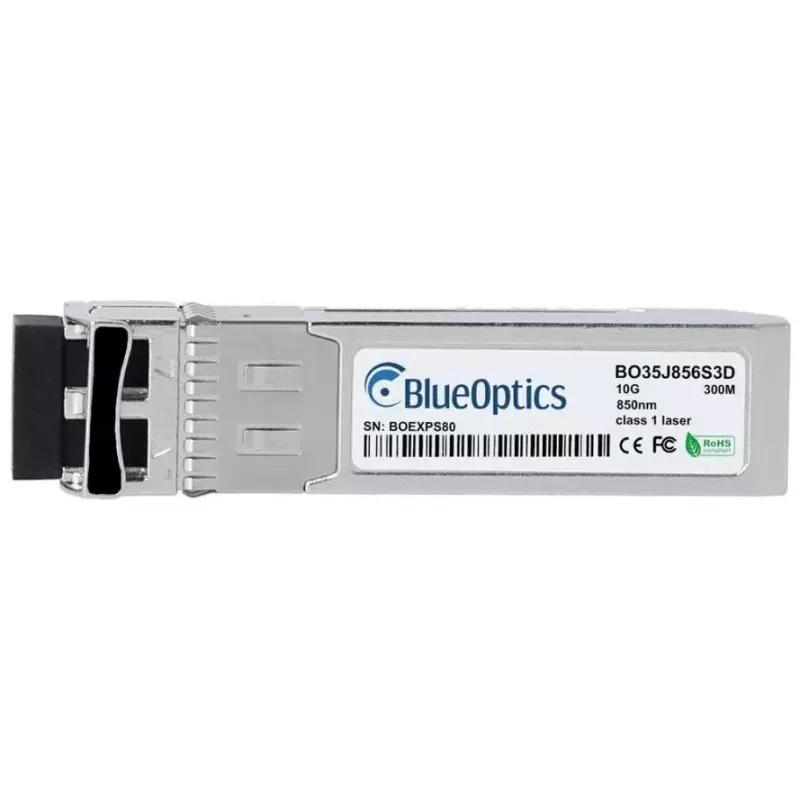

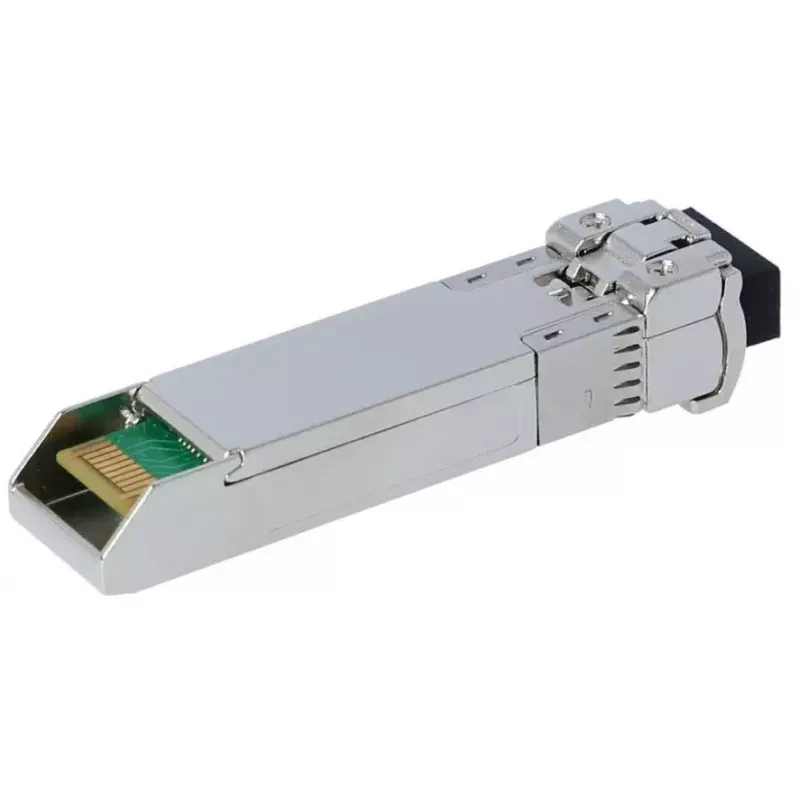

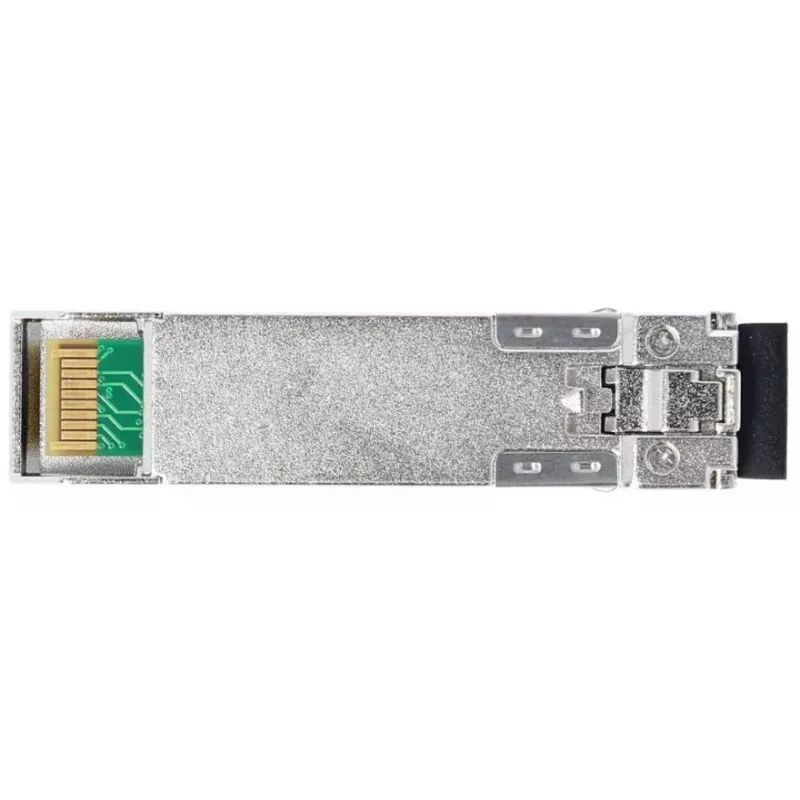

BlueOptics SFP-10G-SR-CM-BO tīkla raiduztvērēja modulis Optiskās šķiedras SFP+ 300 m

BlueOptics SFP-10G-SR-CM-BO ir optiskās šķiedras SFP+ raiduztvērēja modulis, kas izstrādāts 10G datu pārraidei pa daudzmodu šķiedru. Tam ir LC dupleksais savienotājs, tas darbojas ar 850 nm optiku gan raidītājam, gan uztvērējam, un atbalsta maksimālo savienojuma attālumu līdz 300 metriem. Raiduztvērējam ir alumīnija korpuss un tas sver aptuveni 20 gramus, padarot to kompaktu un piemērotu uzstādīšanai saderīgos SFP+ portos slēdžos, maršrutētājos un glabāšanas sistēmās.

Priekšrocības

Šis SFP+ modulis atbilst MSA (Multi-Source Agreement) formas faktora standartiem un nodrošina 10GBASE-SR veiktspēju īsa attāluma ātrgaitas savienojumiem. Modulis ir izstrādāts, lai būtu savietojams ar galvenajām aparatūras platformām, kas atbalsta atbilstošo SFP+ tipu, un piedāvā digitālās diagnostikas uzraudzības (DDM/DOM) iespēju reāllaika uzraudzībai: barošanas spriegumam, lāzera nobīdes strāvai, optiskajai izvades un ieejas jaudai, kā arī temperatūrai, ja resursdatora ierīce to atbalsta. Alumīnija korpuss veicina izturību, savukārt vieglais dizains vienkāršo apstrādi un uzstādīšanu.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet moduli saderīgā SFP+ slotā resursdatora ierīcē, līdz tas noklikšķ vietā, un nostipriniet jebkuru korpusa nodrošināto fiksācijas mehānismu. Pievienojiet LC dupleksās daudzmodu šķiedras pārslēgšanas vadus modulim, nodrošinot pareizu polaritāti raidīšanas un uztveršanas kanāliem. Pārbaudiet, vai resursdatora ierīce atpazīst raiduztvērēju un vai saskarne ir konfigurēta 10G darbībai. Ja nepieciešami DDM/DOM dati, iespējojiet un nolasiet diagnostiku, izmantojot resursdatora pārvaldības saskarni, ja platforma atbalsta DDM.

Ieteikumi

Izmantojiet augstas kvalitātes daudzmodu šķiedru un pareizi novērtētus LC dupleksos pārslēgšanas vadus, lai sasniegtu norādīto 300 m sasniedzamību. Apstipriniet saderību ar resursdatora ierīces programmaparatūru un iespējojiet DDM tikai tad, ja resursdators atbalsta SFF-8472 diagnostikas piekļuvi. Izvairieties no pārmērīgas šķiedru kabeļu locīšanas vai spriedzes un, rīkojoties ar moduli, ievērojiet standarta ESD piesardzības pasākumus.
