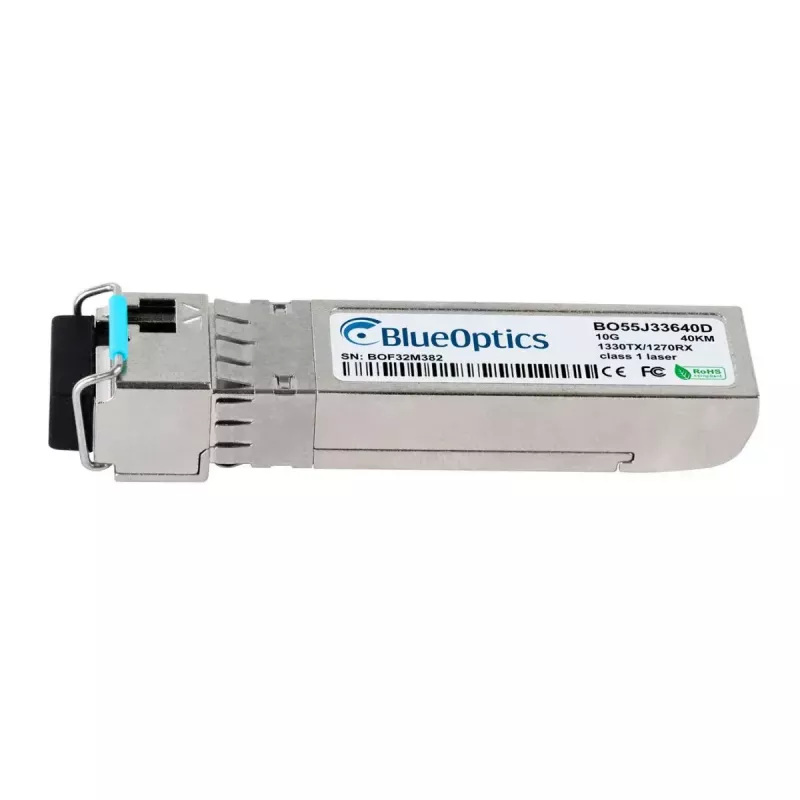

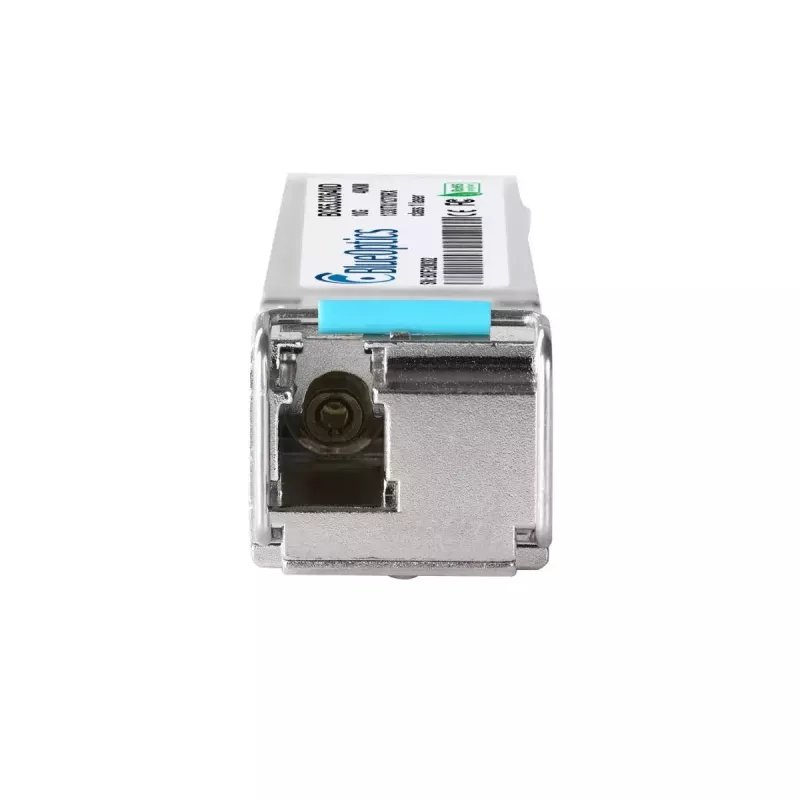

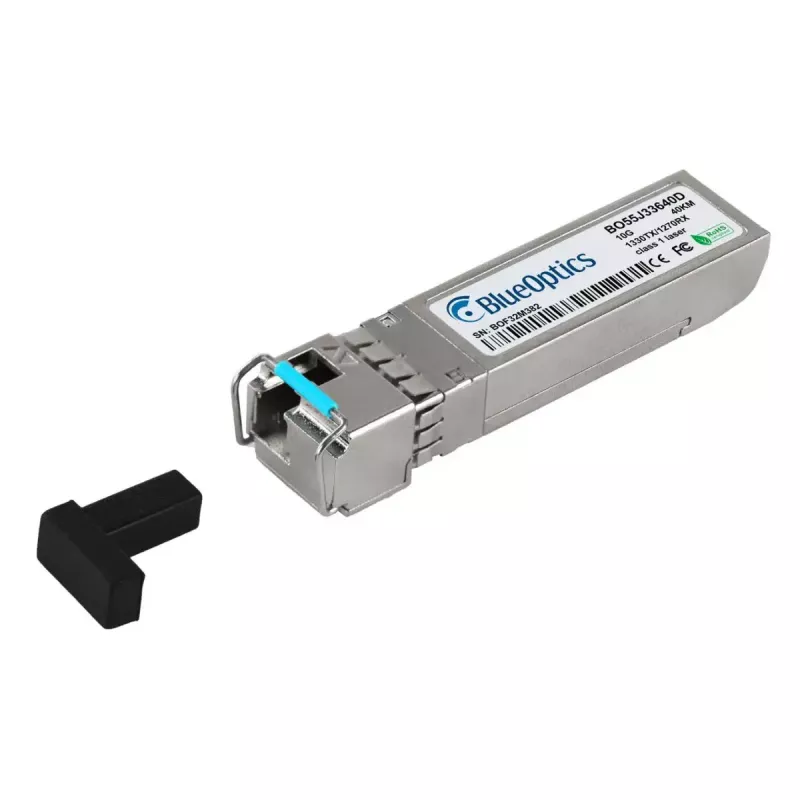

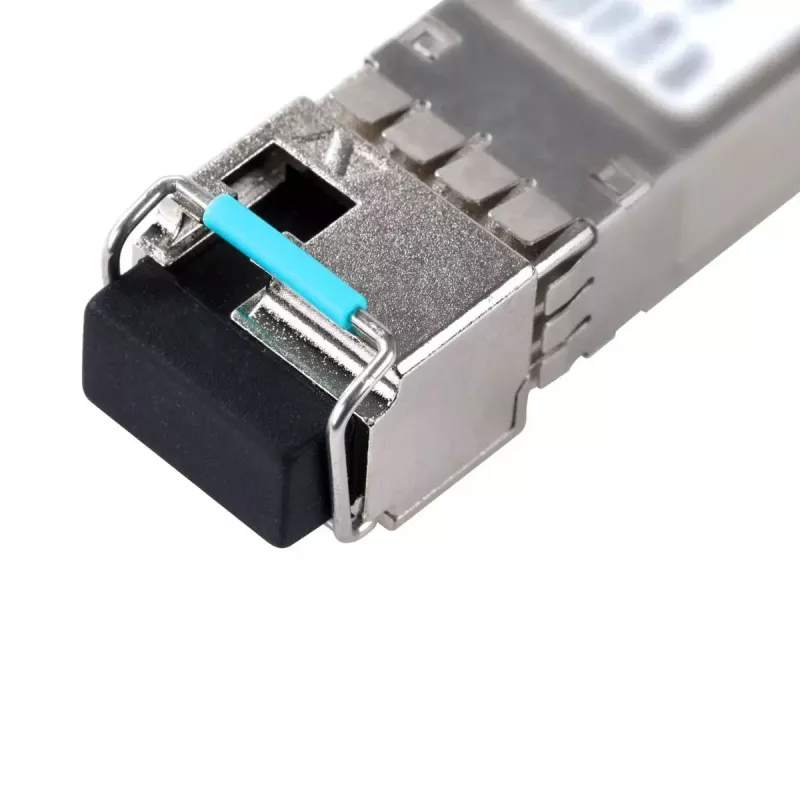

BlueOptics SFP-10GE-BX40-D-BO tīkla raiduztvērēja modulis Optiskā šķiedra SFP+ 40000 m

BlueOptics SFP-10GE-BX40-D-BO ir vienmoda optiskās šķiedras SFP+ raiduztvērēja modulis, kas izstrādāts 10G datu pārraidei lielos attālumos līdz 40 000 m. Modulis izmanto vienkāršo LC vienmoda optisko saskarni ar atsevišķiem raidītāja un uztvērēja viļņu garumiem (raksturīgi 10GBASE‑BX‑D darbībai) un atbilst MSA formas faktora specifikācijām. Tā alumīnija korpuss nodrošina kompaktu, vieglu konstrukciju (apm. 20 g) ērtai uzstādīšanai saderīgos SFP+ portos.

Priekšrocības

Šis SFP+ raiduztvērējs atbalsta liela attāluma vienmoda savienojumus un ir izstrādāts sadarbspējai ar iekārtām, kas pieņem MSA saderīgus 10GBASE‑BX‑D moduļus. Modulis realizē optiskos raidīšanas un uztveršanas kanālus ar atšķirīgiem viļņu garumiem, lai nodrošinātu divvirzienu pārraidi pa vienu šķiedru, samazinot šķiedru kabeļu prasības. Veidots no standarta komponentiem un pārbaudīts saderībai, tas nodrošina digitālo diagnostikas uzraudzību (DDM/DOM), reāllaikā pārraugot galvenos parametrus, un izturīgu alumīnija korpusu stabilai mehāniskai un termiskai veiktspējai.

Piemērots

• 10 Gigabit Ethernet savienojumiem pa vienmoda šķiedru, kur nepieciešams liels attālums
• Maršrutētāju, slēdžu, glabāšanas sistēmu un slodzes dalītāju savienošanai ar LC vienkāršo šķiedru kabeļiem
• Tīkliem, kuros nepieciešama divvirzienu pārraide pa vienu šķiedru (BX/D darbība)
• Vidēm, kur DDM/DOM uzraudzība tiek izmantota attālinātai diagnostikai

Galvenās specifikācijas

• Saskarnes veids: SFP+ (atbilst MSA)
• Optiskais režīms: Vienmoda šķiedra
• Savienotāja veids: LC vienkāršais
• Maksimālais attālums: līdz 40 000 m (40 km)
• Raidītāja/uztvērēja viļņu garumi: tipisks BX‑D pāris (atsevišķi raidīšanas/uztveršanas viļņu garumi divvirzienu vienas šķiedras darbībai)
• Svars: aptuveni 0,02 kg
• Korpusa materiāls: alumīnijs
• Atbalstītie protokoli: 10 Gigabit Ethernet un saderīgi ātrdarbīgi protokoli
• Diagnostika: Digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts

Lietošana

Ievietojiet BlueOptics SFP-10GE-BX40-D-BO brīvā SFP+ portā saderīgā slēdžā, maršrutētājā vai glabāšanas ierīcē, pārliecinoties, ka modulis ir pilnībā ievietots un fiksators nofiksējas. Pievienojiet LC vienkāršo vienmoda savienotājkabeli starp moduli un attālo raiduztvērēju vai sadales paneli, ievērojot pareizu raidīšanas un uztveršanas šķiedru orientāciju. Pārbaudiet savienojuma statusu resursdatora ierīcē un, ja pieejams, nolasiet DDM/DOM vērtības barošanas spriegumam, lāzera nobīdes strāvai, optiskajai izejas/ieejas jaudai un temperatūrai, izmantojot pārvaldības saskarni. Pārliecinieties, ka resursdatora iekārta atbalsta 10GBASE‑BX‑D darbību un DDM, ja nepieciešama diagnostikas uzraudzība.

Ieteikumi

Lai sasniegtu optimālu attālumu un signāla kvalitāti, izmantojiet vienmoda šķiedru un zemus zudumus LC savienotājus, izvairieties no asiem šķiedras līkumiem un saskaņojiet moduli ar saderīgiem raiduztvērējiem attālajā galā, kas atbalsta BX‑D viļņu garumu piešķiri. Pirms paļaušanās uz attālinātu diagnostiku, pārbaudiet DDM/DOM atbalstu resursdatora ierīcē. Stabilai darbībai ievērojiet resursdatora pārdevēja norādījumus par karsto nomaiņu un ESD piesardzības pasākumiem.
