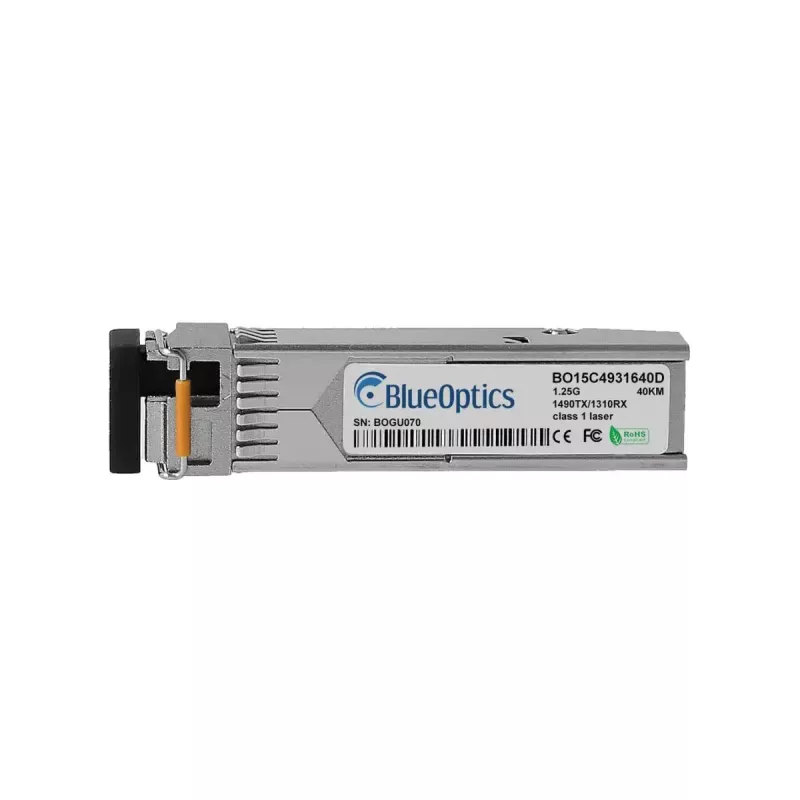

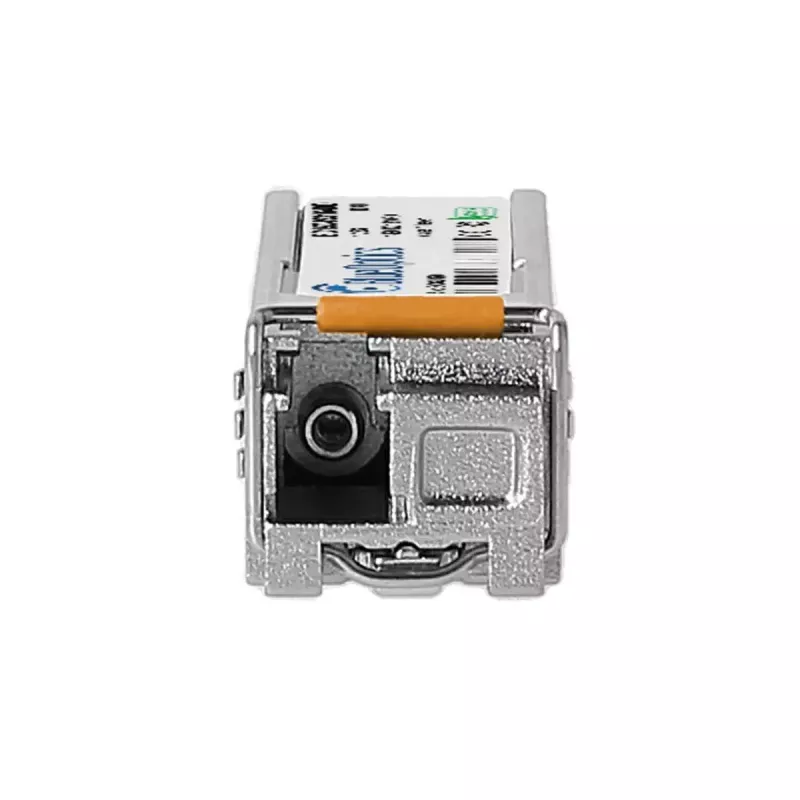

BlueOptics SFP-1G-BX40-D-BO tīkla raiduztvērēja modulis optiskā šķiedra 1250 Mbit/s

BlueOptics SFP-1G-BX40-D-BO ir vienmoda optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts 1000BASE-BX-D lietojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Tas ir ievietots kompaktā metāla korpusā un sver aptuveni 3 g, modulis darbojas no 3,3 V barošanas avota un nodrošina LC vienkāršo savienojumu divvirzienu pārraidei pa vienu šķiedru. Tas izmanto 1310 nm raidītāju un 1490 nm uztvērēju un atbilst MSA SFP formas faktora standartiem, lai nodrošinātu fizisku savietojamību ar plašu tīkla ierīču klāstu.

Priekšrocības

Raiduztvērējs atbalsta ātrdarbīgus optiskos savienojumus līdz 1,25 Gbit/s pa vienmoda šķiedru un ir saderīgs ar izplatītām tīkla platformām, kas pieņem 1000BASE-BX-D SFP moduļus. Tā metāla korpuss nodrošina izturību un termisko stabilitāti, savukārt kompaktais SFP formas faktors samazina vietas prasības. Izgatavots atbilstoši MSA standartiem, modulis nodrošina vienkāršu uzstādīšanu un nomaiņu komutatoros, maršrutētājos un uzglabāšanas sistēmās. Ja resursdatora aparatūra to atbalsta, digitālā diagnostikas uzraudzība (DDM/DOM) nodrošina barošanas sprieguma, lāzera nobīdes strāvas, raidīšanas jaudas, uztveršanas jaudas un temperatūras uzraudzību reāllaikā.

Piemērots

• Punkts-punkts vienmoda optiskās šķiedras savienojumiem līdz 40 km
• Gigabit Ethernet savienojumiem (1000BASE-BX-D)
• Savienojumiem starp komutatoriem, maršrutētājiem un uzglabāšanas sistēmām
• Vidēm, kur nepieciešami kompakti, karstās nomaiņas SFP moduļi

Galvenās specifikācijas

• Saskarnes tips: SFP (atbilst MSA)
• Datu pārraides ātrums: līdz 1250 Mbit/s
• Šķiedras tips: vienmoda
• Viļņa garumi: raidītājs 1310 nm, uztvērējs 1490 nm
• Savienotājs: LC vienkāršais
• Barošanas avots: 3,3 V ieeja
• Korpuss: metāls
• Svars: aptuveni 0,003 kg
• Tipiskais sasniedzamības attālums: līdz 40 km (atkarīgs no lietojuma)
• Digitālā diagnostikas uzraudzība (DDM/DOM): atbalstīta, ja resursdatora aparatūra to atļauj

Lietošana

Uzstādiet BlueOptics SFP-1G-BX40-D-BO, ievietojot moduli brīvā SFP pieslēgvietā saderīgā komutatorā, maršrutētājā vai multivides pārveidotājā, kamēr ierīce ir izslēgta, vai izmantojot karsto nomaiņu, ja resursdators to atbalsta. Pievienojiet LC vienkāršo vienmoda optiskās šķiedras ielāpu vadu ar pareizu polaritāti, lai izveidotu divvirzienu savienojumu – viena šķiedra pārraida raidīšanas un uztveršanas signālus dažādos viļņa garumos. Konfigurējiet resursdatora saskarni 1000BASE-BX-D vai atbilstošajam Gigabit Ethernet režīmam, ja nepieciešams, un pārbaudiet savienojuma statusu, izmantojot resursdatora ierīces pārvaldības saskarni. Ja nepieciešama DDM/DOM, pārliecinieties, ka resursdatora platforma nodrošina diagnostikas reģistrus reāllaika parametru nolasīšanai.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC ielāpu vadus un, ja iespējams, ielāpu paneļus, lai sasniegtu optimālu diapazonu un signāla kvalitāti. Pārliecinieties, ka resursdatora ierīces programmaparatūra atbalsta trešo pušu SFP moduļus un DDM/DOM, ja nepieciešama attālināta diagnostika. Nepakļaujiet moduli pārmērīgai mehāniskai slodzei vai optiskā savienotāja piesārņojumam; turiet putekļu vāciņus, kad to nelieto, un ievērojiet standarta optiskās šķiedras apstrādes procedūras.
