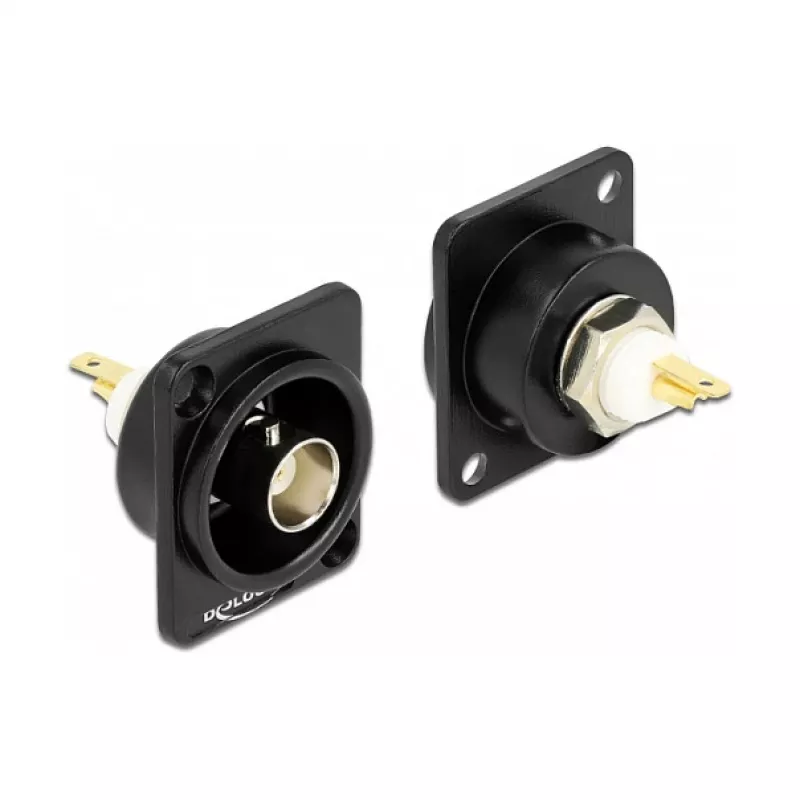

BNC ligzdas vada savienotājs DELOCK 86788, melns, 26×31,4×31 mm

DELOCK 86788 ir kompakts melns BNC ligzdas vada savienotājs, kas paredzēts drošiem koaksiālo signālu savienojumiem. Ar standarta BNC ligzdas saskarni šis savienotājs ir piemērots video, RF un testa iekārtu kabeļu sistēmām, kur nepieciešams uzticams bajonetes savienojums. Savienotāja izmēri ir 26 × 31,4 × 31 mm, un tas tiek piegādāts polietilēna maisiņā. To var montēt paneļos vai korpusos, kuros ir D veida atveres XLR ligzdām, tādējādi tas ir piemērots analogo ierīču integrēšanai profesionālās audio sistēmās un citos lietojumos, kur nepieciešams stabils, ekranēts savienojums.

Priekšrocības

Savienotājs nodrošina plaši izmantotu BNC ligzdas saskarni, kas garantē stingru bajonetes fiksāciju un stabilu elektrisko kontaktu koaksiālajiem kabeļiem. Tā kompaktie izmēri ļauj to uzstādīt ierobežotās paneļu telpās vai korpusos, un melnā apdare ir piemērota profesionāla aprīkojuma estētikai. Konstrukcija atbalsta vienkāršu montāžu standarta D veida atverēs, kas paredzētas XLR savienotājiem, ļaujot vienkārši modernizēt analogos portus plauktos, pultīs vai korpusos.

Piemērots

• Video signālu kabeļu sistēmām videonovērošanas un apraides iekārtām
• RF testa iestatījumiem un laboratorijas aprīkojumam
• Analogo audio/video saskarņu integrēšanai profesionālos audio plauktos un korpusos
• Pielāgotiem korpusiem, paneļiem un modernizācijas instalācijām ar D veida/XLR izgriezumiem

Galvenās specifikācijas

• Savienotāja tips: BNC ligzda (bajonetes savienojums)
• Paredzētais lietojums: koaksiālo signālu savienojumi (video, RF, testa)
• Materiāls/apdare: melns korpuss (uz izskatu orientēts apraksts)
• Ārējie izmēri: 26 mm (P) × 31,4 mm (D) × 31 mm (A)
• Montāža: paneļa/korpusa montāža D veida/XLR stila atverēs
• Iepakojums: polietilēna maisiņš

Kā lietot

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriķi atbilstošā garumā lodēšanai vai presēšanai atbilstoši savienotāja iekšējā kontakta prasībām. Ievietojiet sagatavoto kabeli savienotāja korpusā, piestipriniet centrālo vadu pie ligzdas kontakta saskaņā ar savienotāja montāžas metodi un pārbaudiet, vai pinums veido labu kontaktu ar korpusu, lai saglabātu ekranēšanu. Montējiet salikto savienotāju paneļa vai korpusa atverē, kas paredzēta D veida/XLR izgriezumiem, un nostipriniet to atbilstoši korpusa montāžas metodei. Pēc uzstādīšanas pievienojiet BNC spraudni ar bajonetes pagriezienu, lai apstiprinātu mehānisko savietojamību un elektrisko nepārtrauktību.

Ieteikumi

Izmantojiet piemērotus kabeļa sagatavošanas instrumentus un ievērojiet standarta drošības praksi lodēšanas vai presēšanas laikā. Lietojumiem, kas ir jutīgi pret signāla zudumiem vai traucējumiem, pārbaudiet koaksiālā kabeļa un BNC savienojuma impedances saderību. Integrējot profesionālos audio plauktos, nodrošiniet pareizu novietojumu un stiepes samazināšanu, lai novērstu mehānisku slodzi uz savienotāju un kabeli.
