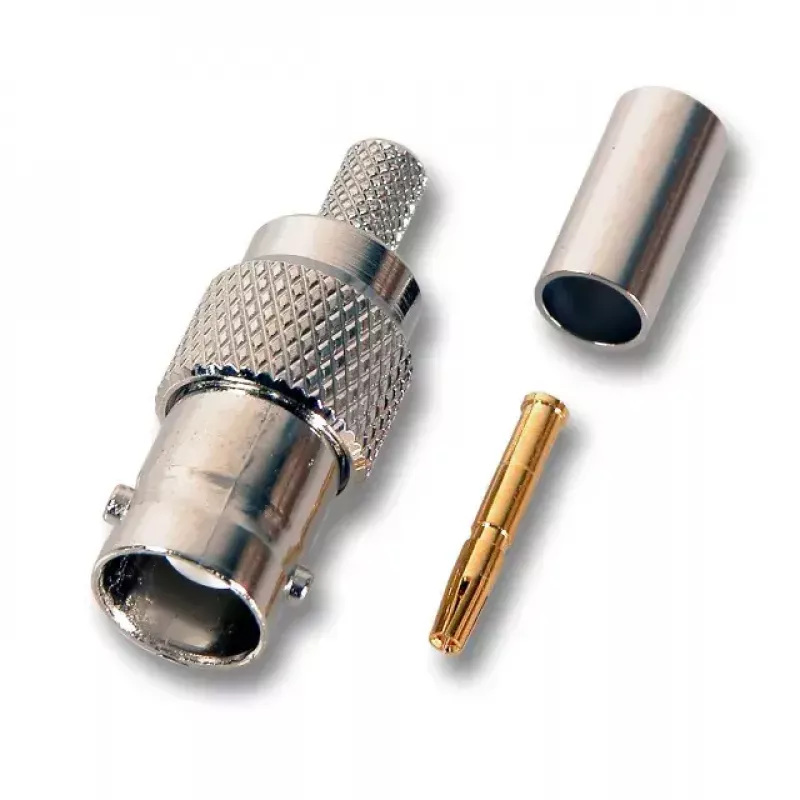

BNC vadu savienotājs EFB Elektronik 52509.1

EFB Elektronik 52509.1 ir taisns BNC spaiļu vadu savienotājs, kas paredzēts 50 Ω koaksiālajam kabelim, piemēram, RG58. Izgatavots no izturīga misiņa ar pelēku apdari, šis viengabala savienotājs nodrošina drošu mehānisku un elektrisku savienojumu signālu pārraidei elektronikas un RF lietojumos.

Priekšrocības

Misiņa konstrukcija nodrošina labu vadītspēju un mehānisko izturību, savukārt taisnais BNC dizains garantē stabilu, zemu zudumu savienojumu 50 omu sistēmām. Savienotājs tiek piegādāts kā viena vienība, un tas ir piemērots vienkāršiem montāžas un apkopes darbiem bez nepieciešamības pēc papildu adapteriem.

Piemērots

• RG58 un citu 50 Ω koaksiālo kabeļu spaiļu savienošanai
• RF un video signālu savienojumiem testēšanas iekārtās un instrumentos
• Remontiem un maza mēroga elektroniskiem projektiem, kur nepieciešamas BNC saskarnes

Galvenās specifikācijas

• Tips: taisns BNC spaiļu savienotājs
• Impedance: 50 Ω
• Saderīgais kabelis: RG58 (un citi 50 Ω koaksiālie kabeļi)
• Materiāls: misiņš
• Krāsa: pelēka
• Daudzums iepakojumā: 1 gab.
• Zīmols: EFB Elektronik
• MPN: 52509.1
• EAN: 4049759039066

Lietošana

Sagatavojiet RG58 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi līdz atbilstošam garumam šim spaiļu tipa BNC savienotājam. Ievietojiet vadītāju un dielektriķi savienotāja korpusā, nodrošinot pareizu izlīdzināšanu, un pēc tam saspiediet uzmavu ar piemērotu spaiļu instrumentu, lai nostiprinātu savienojumu. Pēc montāžas pārbaudiet mehānisko stabilitāti un elektrisko nepārtrauktību.

Ieteikumi

Izmantojiet speciālu spaiļu instrumentu, kas piemērots RG58, un pārbaudiet savienojumus ar nepārtrauktības testeri vai tīkla analizatoru, ja tiek izmantoti RF kritiskos lietojumos; izvairieties no pārmērīgas griezes uz savienojošajiem savienotājiem, lai novērstu bojājumus.
