Brīvi stāvošs skapja statnis EFB Elektronik PRO-2486GR.G1SV 24U, maks. slodze 1000 kg, atslēgas slēdzene, IP20, pelēks

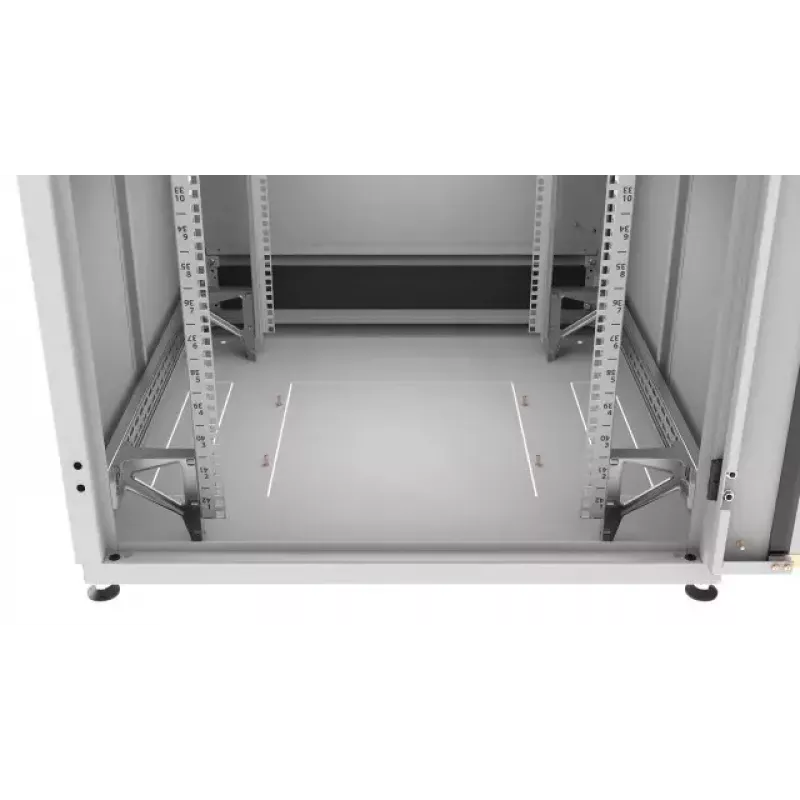

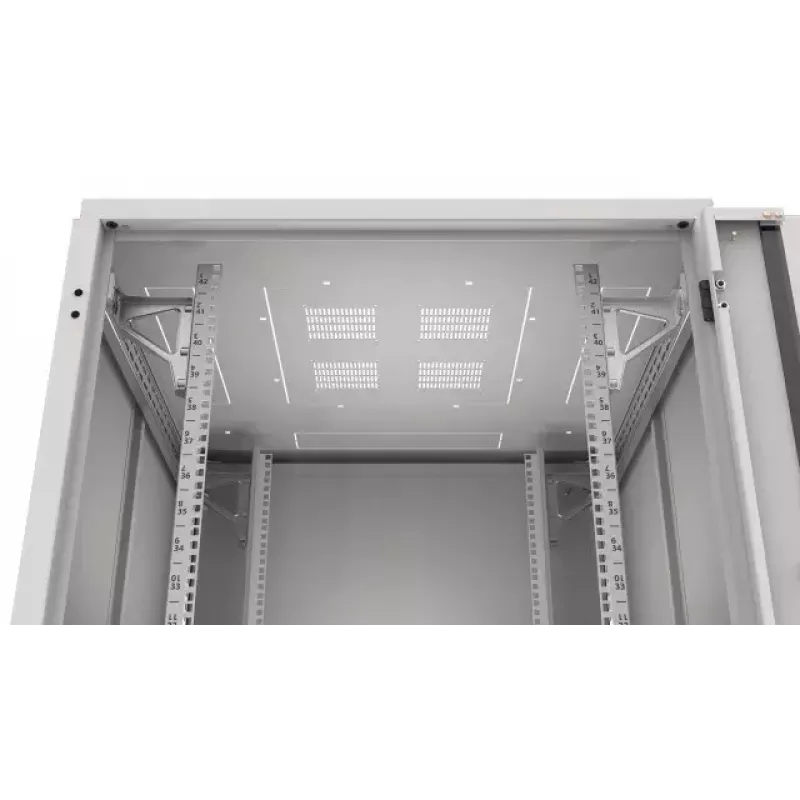

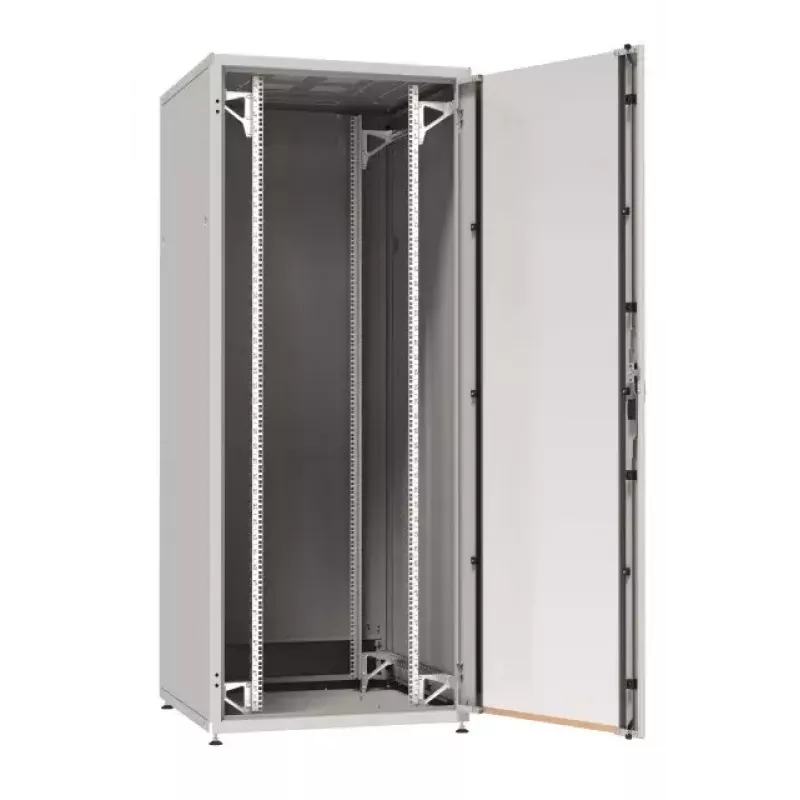

Brīvi stāvošs skapja statnis EFB Elektronik PRO-2486GR.G1SV ir 19" tīkla skapis ar 24U montāžas augstumu, paredzēts iekštelpu tīkla, serveru un telekomunikāciju iekārtām. Tērauda loksnes korpuss ar skrūvētu rāmi tiek piegādāts pilnībā salikts, un tas ir pašventilējošs un izjaucams. Iekšpusē atrodas četri cinkoti 19" profili (divi priekšā, divi aizmugurē) ar bezpakāpju dziļuma regulēšanu un apgrieztu montāžas vienību numerāciju. Priekšējās durvis ir ar 5 mm sertificēta drošības stikla logu un bloķējamu trīspunktu rokturi (līdz 24U vienpunkta rokturis), ieskaitot profila puscilindru atbilstoši DIN18252 / EN 1303; puscilindru klients var nomainīt (30/10 mm). Aizmugurējās durvis ir vienlaidu saīsinātas tērauda durvis ar diviem aizbīdņu slēdzējiem (atslēga vienāda ar priekšējo) un 3U kabeļu ievades paneli apakšā (690 x 67 mm). Jumtā un pamatnē ir iepriekš izdurtas atveres kabeļu ievadīšanai, un jumts ir sagatavots 2 vai 4 ventilatoru bloku uzstādīšanai; pamatnē ir iepriekš izdurta atvere filtriem vai kabeļu ievades moduļiem. Visas skapja sekcijas ir iekšēji iezemētas, un aizmugurē centrā ir uzstādīta salikta zemējuma kopne (pieslēgumi: 2 x M5 + 2 x 8 mm). Krāsots RAL7035 (gaiši pelēks), aizsardzības pakāpe IP20. Piegāde uz vienreiz lietojamas paletes transportēšanas iepakojumā.

Priekšrocības

Skapis nodrošina izturīgu tērauda konstrukciju ar bezpakāpju dziļumā regulējamiem cinkotiem 19" profiliem, apgrieztu montāžas vienību numerāciju ērtai uzstādīšanai un bloķējamām priekšējām durvīm ar drošības stikla logu kontrolētai piekļuvei un iekārtu redzamībai. Salikta zemējuma sistēma, vairākas kabeļu ievades atveres un jumta sagatavošana ventilatoriem vienkāršo uzstādīšanu un dzesēšanas plānošanu. Iekļautie piederumi, piemēram, sprostuzgriežņi, izlīdzinošās pēdiņas, zemējuma kabeļi un atslēgas, ļauj nekavējoties nodot skapi ekspluatācijā.

Piemērots

• Mazām un vidējām serveru telpām un datu sadales skapjiem
• Tīkla un telekomunikāciju iekārtu montāžai (slēdži, komutācijas paneļi, maršrutētāji)
• Iekštelpu IT instalācijām, kur nepieciešama droša, bloķējama montāža statnē
• Vidēm, kurās nepieciešama kabeļu pārvaldība un sagatavota ventilācija

Galvenās specifikācijas

• Modelis: EFB Elektronik PRO-2486GR.G1SV
• Montāžas augstums: 24U (19")
• Maksimālā slodze: 1000 kg (dziļumam 600 / 800 mm)
• Aizsardzības klase: IP20 (lietošanai iekštelpās)
• Materiāls: tērauda loksnes korpuss ar skrūvētu rāmi
• Priekšējās durvis: drošības stikls 5 mm, bloķējams trīspunktu rokturis (līdz 24U vienpunkta)
• Profili: 4 x cinkoti 19" profili, regulējams dziļums
• Zemējums: sekciju iekšējais zemējums, salikta zemējuma kopne (2 x M5 + 2 x 8 mm)
• Apdare: RAL7035, gaiši pelēks
• Iekļautie piederumi: birste, sprostuzgriežņu komplekts (20 gab.), zemējuma kopne un zemējuma kabeļi, 4 izlīdzinošās pēdiņas M12, 2 atslēgas

Lietošanas veids

Novietojiet skapi uz stabilas, līdzenas virsmas un noregulējiet izlīdzinošās pēdiņas, lai panāktu pareizu novietojumu. Uzstādiet iekārtas 19" profilos, izmantojot piegādātos sprostuzgriežņus; pēc vajadzības noregulējiet profila dziļumu, lai iekārtas ietilptu. Izvadiet kabeļus caur jumta, pamatnes vai aizmugures kabeļu ievades atverēm un izmantojiet 3U apakšējo paneli lielākiem kabeļu saišķiem. Pievienojiet zemējuma kopni objekta zemējumam, izmantojot piegādātos zemējuma kabeļus. Uzstādiet ventilatoru blokus jumta izgriezumos, ja nepieciešama aktīva ventilācija, un pēc vajadzības uzstādiet filtrus vai kabeļu ievades moduļus pamatnes iepriekš izdurtajās atverēs.

Ieteikumi

Drošai un uzticamai darbībai vienmērīgi sadaliet svaru pa montāžas līmeņiem un nepārsniedziet 1000 kg maksimālo slodzi. Izmantojiet iepriekš izdurtās atveres un sagatavotās ventilatoru vietas, lai īstenotu atbilstošu kabeļu pārvaldību un ventilāciju siltumizdalošām iekārtām. Pārliecinieties, ka skapis ir pievienots pienācīgam zemējuma punktam, un normālas darbības laikā turiet priekšējās un aizmugurējās durvis aizvērtas, lai saglabātu fizisko drošību un gaisa plūsmas konstrukciju.
