Brīvstāvošs statīvs EFB Elektronik PRO-4280GR.G1S1

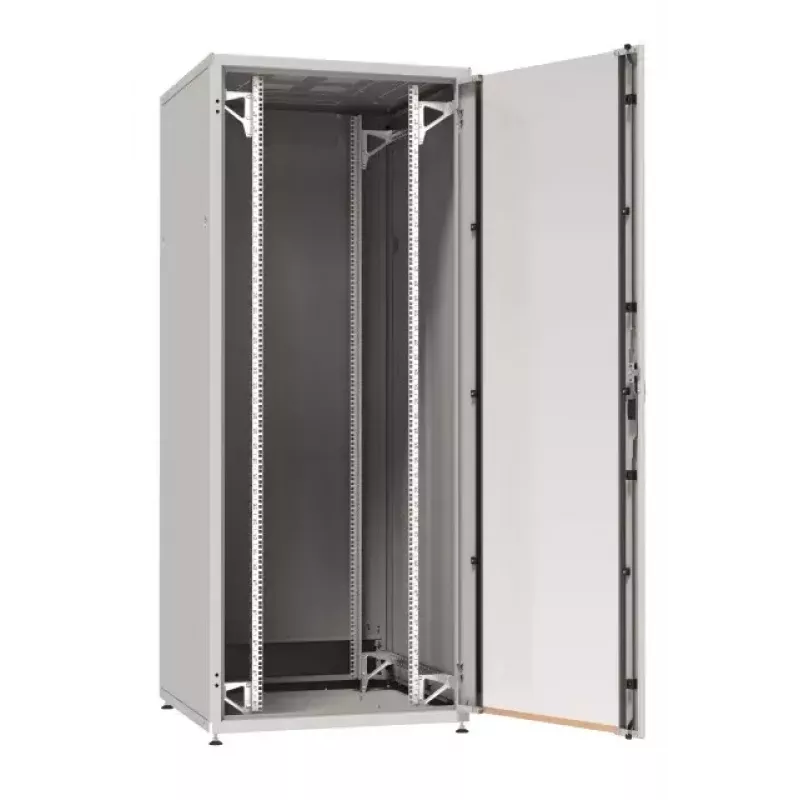

EFB Elektronik PRO-4280GR.G1S1 ir brīvstāvošs 19" tīkla skapis, kas paredzēts drošai IT un tīkla aprīkojuma uzstādīšanai iekštelpās. Izgatavots no tērauda loksnēm ar skrūvējamu rāmi, tas tiek piegādāts pilnībā samontēts un nodrošina pašventilāciju. Skapis piedāvā 42U izmantojamu statīva vietu ar priekšējiem un aizmugurējiem 19" profiliem, kas ir cinkoti un bez pakāpieniem regulējami dziļumā. Priekšējās durvis ietver 5 mm sertificētu drošības stiklu, un gan priekšējās, gan aizmugurējās durvis ir aizslēdzamas ar 3 punktu pagriežamo rokturi (1 punkta līdz 24U). Skapis ir apdarināts gaiši pelēkā RAL7035 krāsā un tam ir IP20 aizsardzības klase.

Priekšrocības

Skapis iztur lielas statiskās slodzes (maks. slodze līdz 1360 kg dziļākiem modeļiem) un ietver iekšējo zemējumu visām sekcijām, kā arī iepriekš uzstādītu aizmugures zemējuma kopni. Durvis un sānu paneļi ir noņemami un var tikt aprīkoti ar kreisās vai labās puses apturēm. Jumtā un apakšā ir iepriekš štancētas kabeļu ievades atveres, un jumts ir sagatavots 2 vai 4 ventilatoru bloku uzstādīšanai. Komplektā iekļauti praktiski piederumi: birste, fiksējošie uzgriežņi, zemējuma kabeļi, izlīdzinošās pēdas un atslēgas, tādējādi statīvs ir gatavs tūlītējai uzstādīšanai.

Piemērots

• Serveru, slēdžu un komutācijas paneļu izvietošanai birojā vai datu telpās
• Telekomunikāciju un tīkla infrastruktūras instalācijām
• Vidēm, kur nepieciešama droša, aizslēdzama statīva montāža ar zemējumu

Galvenās specifikācijas

• Statīva izmērs: 19", ietilpība 42U
• Izmēri (A×P×D): 1963 × 800 × 1000 mm
• Materiāls: tērauda lokšņu korpuss ar skrūvējamu rāmi
• Profili: 4 × 19" cinkoti profili (2 priekšējie, 2 aizmugurējie), regulējami dziļumā
• Durvis: priekšējās ar 5 mm drošības stiklu; aizmugurējās tērauda durvis, pilnā augstumā
• Bloķēšana: 3 punktu pagriežamais rokturis (1 punkta līdz 24U), ieskaitot profila puscilindru (maināms 30/10 mm)
• Kabeļu ievade: jumtā un apakšā iepriekš štancētas atveres (450 × 90 mm), tikai aizmugurē 600 mm platumam

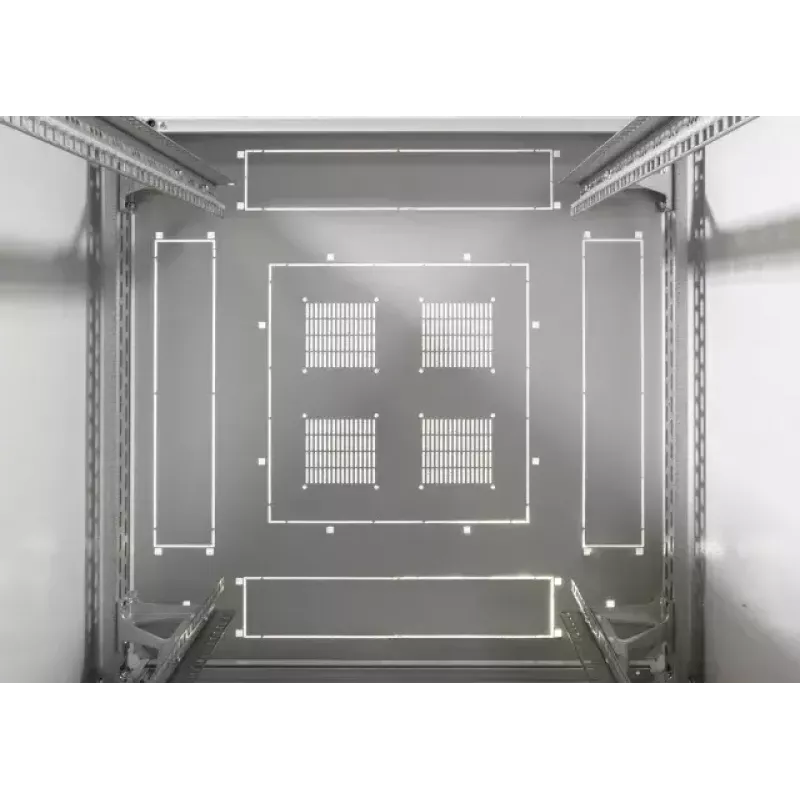

• Dzesēšana: jumts sagatavots 2 vai 4 ventilatoru blokiem; apakšā iepriekš štancētas atveres filtru/kabeļu moduļiem

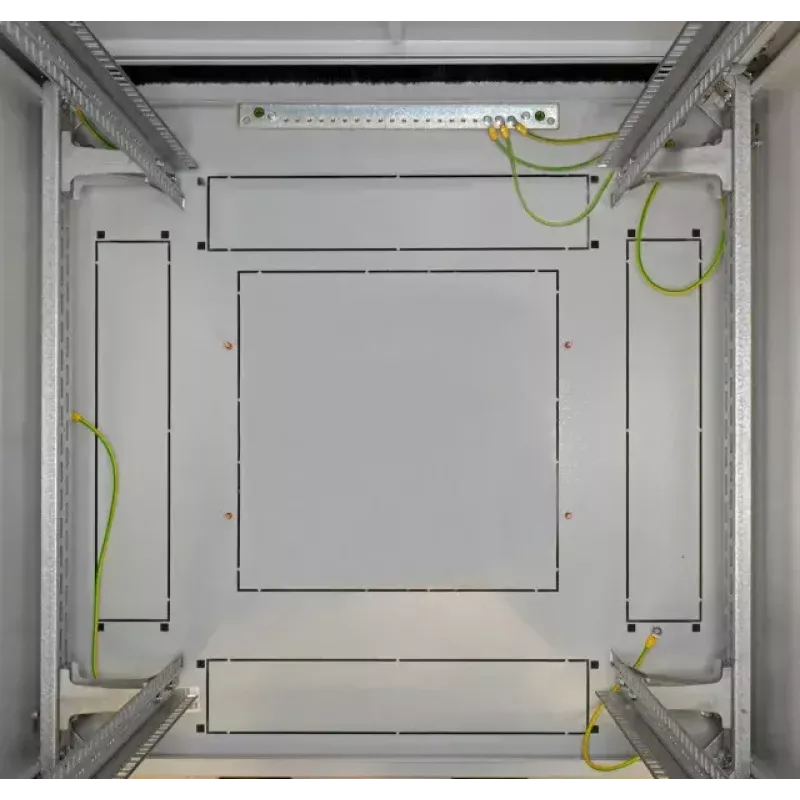

• Zemējums: iekšējais zemējums un iepriekš uzstādīta aizmugures zemējuma kopne (2 × M5 + 2 × 8 mm)
• Maks. slodze: līdz 1360 kg (dziļumam 1000 / 1200 mm, ja >24U); 1000 kg 600 / 800 mm dziļumam
• Apdare: RAL7035 gaiši pelēks; Aizsardzības klase IP20
• Iekļautie piederumi: birste, fiksējošo uzgriežņu komplekts (20 gab.), zemējuma kopne un kabeļi, 4 izlīdzinošās pēdas M12, 2 atslēgas

Lietošana

Novietojiet skapi uz līdzenas virsmas un nostipriniet izlīdzinošās pēdas. Ja nepieciešams, noņemiet sānu paneļus vai durvis, lai atvieglotu aprīkojuma uzstādīšanu. Uzstādiet aprīkojumu uz cinkotajiem 19" profiliem, izmantojot piegādātos fiksējošos uzgriežņus; pēc vajadzības regulējiet profila dziļumu. Izvadiet kabeļus caur iepriekš štancētajām jumta vai apakšas atverēm un uzstādiet ventilatoru blokus vai filtru moduļus jumta vai apakšas atverēs atbilstoši prasībām. Pievienojiet zemējuma kopni un zemējuma kabeļus ēkas zemējumam saskaņā ar vietējiem noteikumiem. Aizslēdziet priekšējās un aizmugurējās durvis ar iekļauto profila puscilindru, lai ierobežotu piekļuvi.

Ieteikumi

Drošai un uzticamai darbībai vienmērīgi sadaliet aprīkojuma svaru un ievērojiet maksimālo slodzes reitingu. Izmantojiet paredzētās kabeļu ievades vietas un uzturiet netraucētu gaisa plūsmu caur ventilatoru blokiem; pārliecinieties, ka zemējuma savienojumus ir pārbaudījis kvalificēts personāls.
