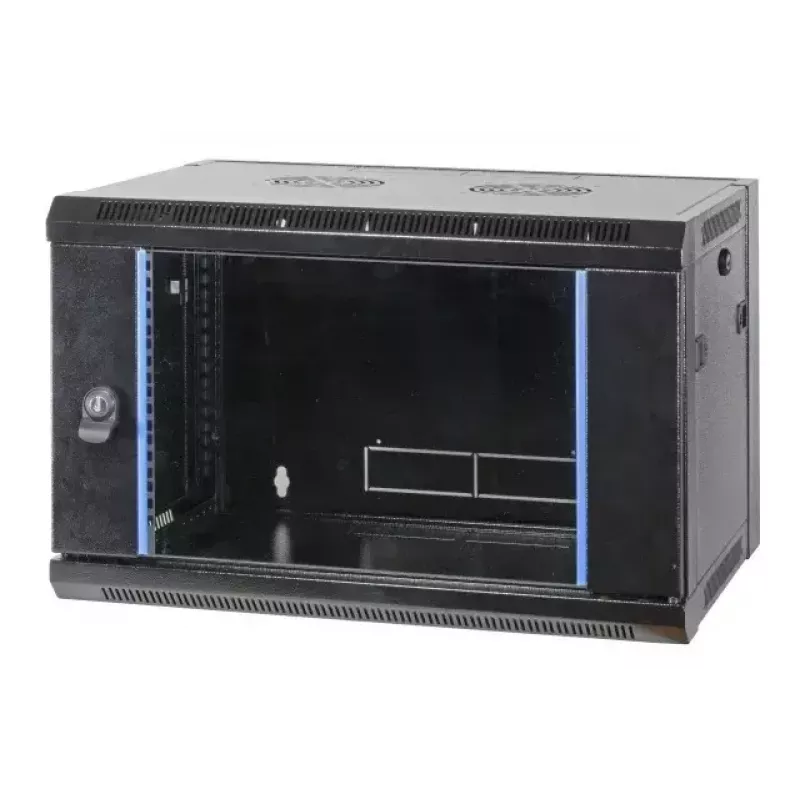

Sienas skapis EFB Elektronik 691706FTS.1

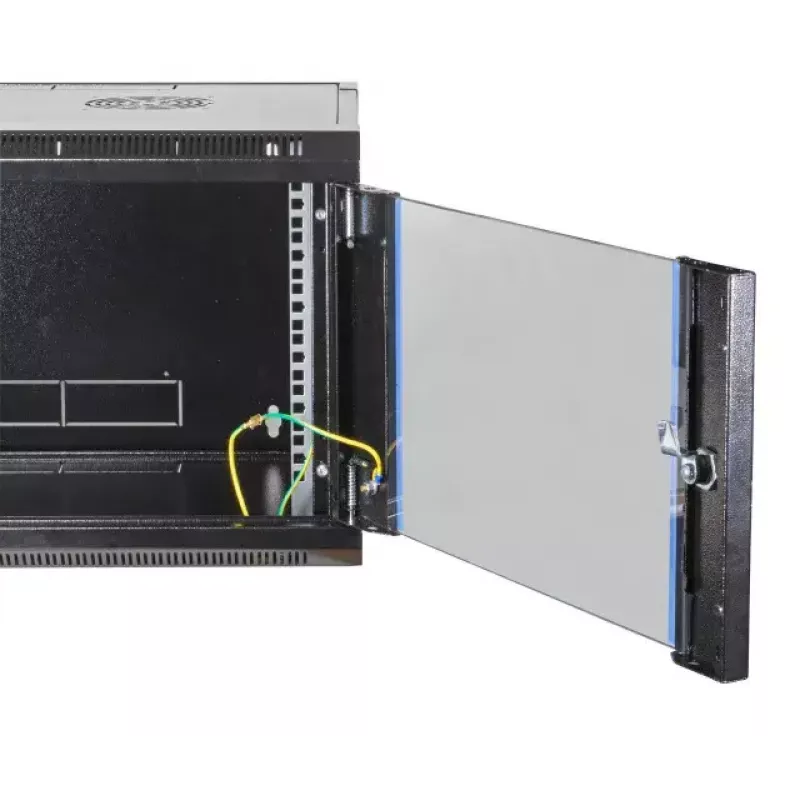

EFB Elektronik 691706FTS.1 sienas skapis ir tērauda loksnes korpuss ar skrūvējamu rāmi, kas paredzēts tīkla un elektronisko iekārtu montāžai pie sienas. Tas tiek piegādāts nesamontētā veidā un ir pašventilējošs; jumtā, apakšā un aizmugurējā sienā ir iepriekš štancētas atveres kabeļu ievadei (230 x 41 mm), un jumts ir sagatavots divu atsevišķu ventilatoru (Art.-Nr. 691664) montāžai. Iekšpusē ir divas priekšpusē novietotas, dziļumā regulējamas 19" sliedes. Priekšējās durvis ir aprīkotas ar 4 mm sertificēta drošības stikla logu un slēdzeni. Skapja daļas ir pilnībā iezemētas, apdare ir RAL9005 dziļi melna, un skapim ir IP20 aizsardzības klase ar maksimālo slodzi 60 kg. Komplektā ietilpst divas atslēgas.

Priekšrocības

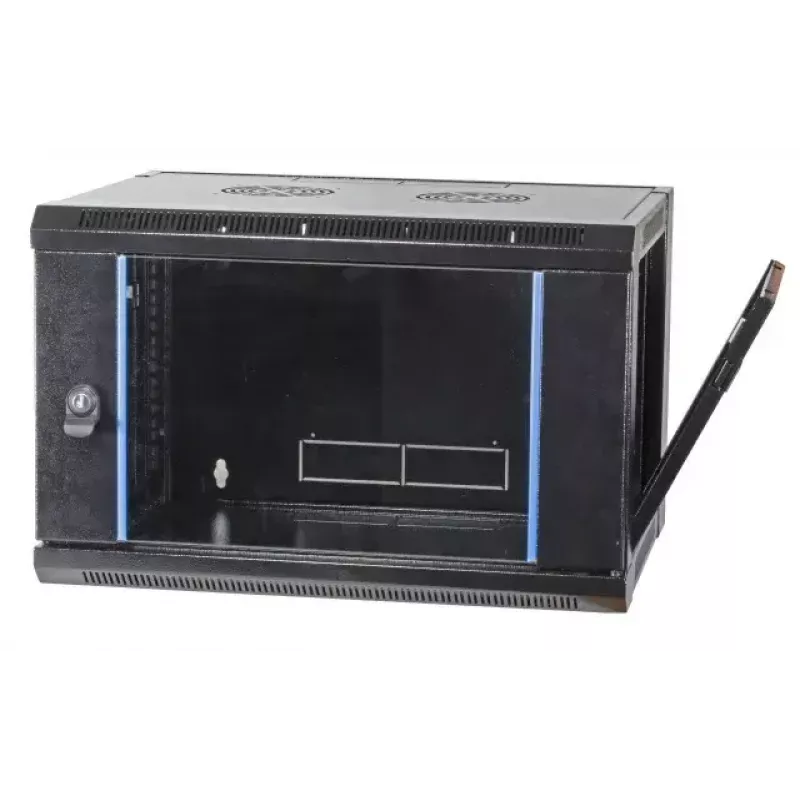

Skapja tērauda loksnes korpuss ar skrūvējamo rāmi nodrošina stabilu mehānisko aizsardzību, vienlaikus saglabājot kompaktumu sienas montāžai. Noņemamās sānu sienas ar ātriem stiprinājumiem nodrošina ātru piekļuvi uzstādīšanai un apkopei. Iepriekš štancētas kabeļu ievades un jumts, kas sagatavots ventilatoru uzstādīšanai, vienkāršo kabeļu pārvaldību un dzesēšanas papildinājumus. Dziļumā regulējamās 19" sliedes ļauj elastīgi montēt tīkla iekārtas. Priekšējās durvis ar sertificētu drošības stiklu un slēdzeni nodrošina redzamību un fizisku drošību uzstādītajām ierīcēm.

Piemērots

• Slēdžu, komutācijas paneļu un mazu serveru montāžai biroja un telekomunikāciju skapjos
• Sienas montāžas instalācijām IT telpās, serveru skapīšos un tīkla punktos
• Korpusiem strukturētai kabeļošanai un maziem tīkla mezgliem

Galvenās specifikācijas

• Zīmols: EFB Elektronik, modelis 691706FTS.1
• Izmēri (P x D x A): 570 x 450 x 370 mm
• Montāža: Sienas, piegādāts nesamontēts
• Sliedes: 2 x 19" priekšpusē, dziļumā regulējamas

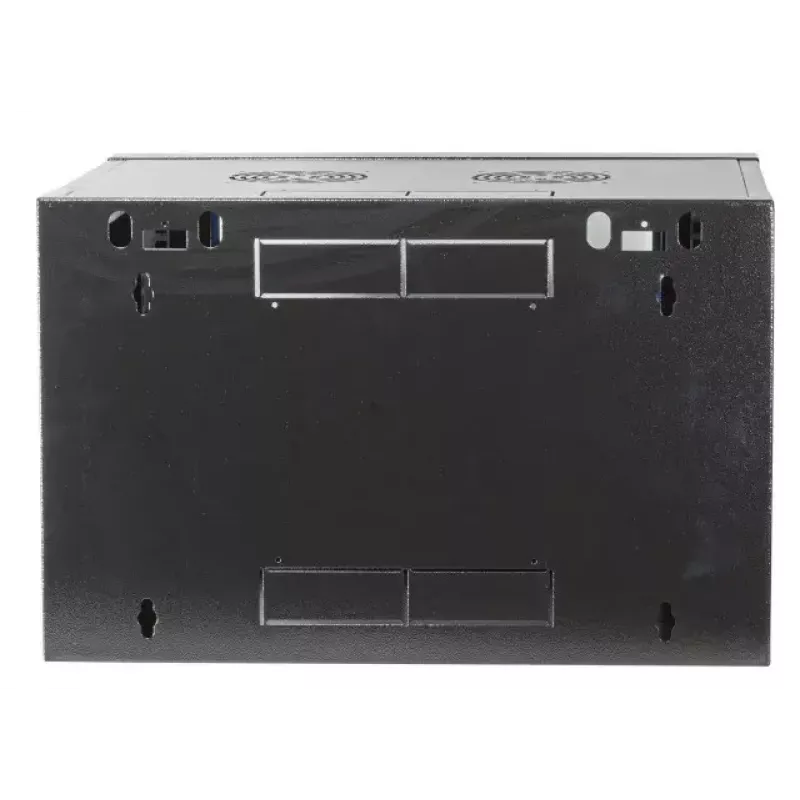

• Kabeļu ievades: Iepriekš štancētas atveres 230 x 41 mm (jumtā, apakšā, aizmugurē)
• Ventilatoru atbalsts: Jumts sagatavots 2 x atsevišķam ventilatoram (Art.-Nr. 691664)
• Durvis: Priekšējās durvis ar 4 mm sertificētu drošības stiklu un slēdzeni
• Aizsardzība: IP20
• Maks. slodze: 60 kg
• Apdare: Krāsojums RAL9005 (dziļi melna)
• Piederumi: 2 x atslēga

Lietošana

Izņemiet skapi no transporta iepakojuma un samontējiet, ievērojot iekļautās montāžas instrukcijas. Piestipriniet skapi pie piemērotas sienas konstrukcijas, izmantojot atbilstošus enkurus un stiprinājumus, kas paredzēti skapja svaram un plānotajai slodzei. Noņemiet sānu sienu, izmantojot ātro stiprinājumu, lai piekļūtu iekšpusei un noregulētu 19" sliedes vajadzīgajā dziļumā jūsu iekārtām. Izvadiet kabeļus caur iepriekš štancētajām atverēm (230 x 41 mm) jumtā, apakšā vai aizmugurē un, ja nepieciešama aktīva ventilācija, uzstādiet papildus ventilatorus sagatavotajās jumta pozīcijās. Pēc uzstādīšanas aizveriet un aizslēdziet priekšējās durvis; uzturiet skapi iezemētu atbilstoši vietējiem elektriskajiem noteikumiem.

Ieteikumi

Uzstādiet skapi uz nesošas, bezvibrācijas sienas un pārliecinieties, ka enkuri un stiprinājumi ir piemēroti kopējam skapja un iekārtu svaram. Nodrošiniet atbilstošu brīvu telpu gaisa cirkulācijai un servisa piekļuvei; pievienojiet ventilatorus, ja iekārtas rada ievērojamu siltumu. Uzstādīšanas laikā nodrošiniet pareizu iezemēšanu un ievērojiet vietējos drošības un kabeļošanas standartus.
