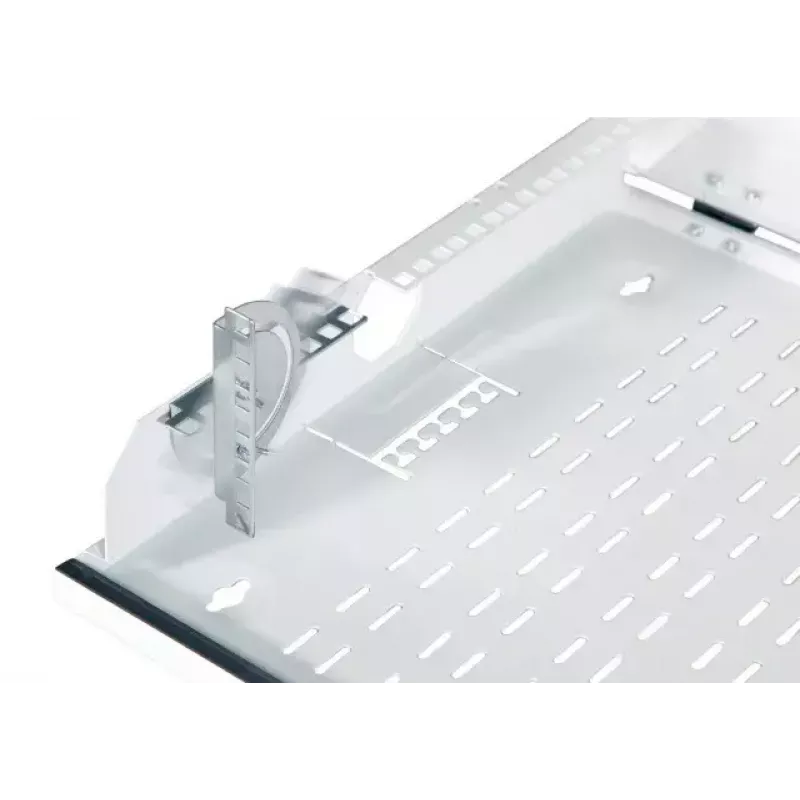

Pie sienas stiprināms statnis EFB Elektronik 691703VWS

Tērauda lokšņu korpuss stiprināšanai pie sienas, pilnībā iepriekš samontēts un ar pašventilāciju, pie sienas stiprināmais statnis EFB Elektronik 691703VWS ir paredzēts kompaktai 19" komponentu uzstādīšanai vidēs, kur nepieciešama pamata aizsardzība (IP20). Skapim ir šaurs kopējais dziļums 150 mm un izturīga tērauda konstrukcija ar krāsotu apdari, kas pieejama RAL7035 (gaiši pelēkā), RAL9005 (dziļi melnā) vai RAL9010 (baltā) krāsā. Piegādes komplektā ietilpst viena atslēga.

Priekšrocības

Ierīce tiek piegādāta pilnībā iepriekš samontēta ātrai uzstādīšanai, un tai ir iepriekš izštancētas ventilācijas atveres un kabeļu skavas, lai vienkāršotu kabeļu izvietošanu. Eņģēm pievienots, bloķējams vāks ar lodziņu nodrošina vizuālu piekļuvi, vienlaikus aizsargājot aprīkojumu. Tiek piedāvātas vairākas montāžas iespējas ar vertikālām un horizontālām 19" montāžas vietām un vairākiem konfigurējamiem dziļumiem pievienotajām ierīcēm.

Piemērots

• Mazām tīkla instalācijām un komutācijas paneļiem
• Strukturētai kabeļu sistēmai un zema profila aktīvajam aprīkojumam
• Pie sienas stiprināmām IT, telekomunikāciju vai AV komponentēm birojos un mājās
• Vidēm, kur nepieciešama pamata aizsardzība pret cietiem objektiem (IP20)

Galvenās specifikācijas

• Zīmols: EFB Elektronik, modelis 691703VWS
• Materiāls: Tērauda loksne
• Izmēri (P × D × A): 537 mm × 146 mm × 475 mm
• Kopējais sienas dziļums: 150 mm
• Montāža: 3U vertikāla 19" (maks. dziļumi: 360 / 340 / 300 mm), 5U horizontāla 19" (maks. dziļums 80 mm), 3U līmeņa 180° pagriežama
• Vāks: Ar eņģēm, bloķējams ar lodziņu; ietver 1 atslēgu
• Ventilācija: Iepriekš izštancētas ventilācijas atveres; pašventilējošs

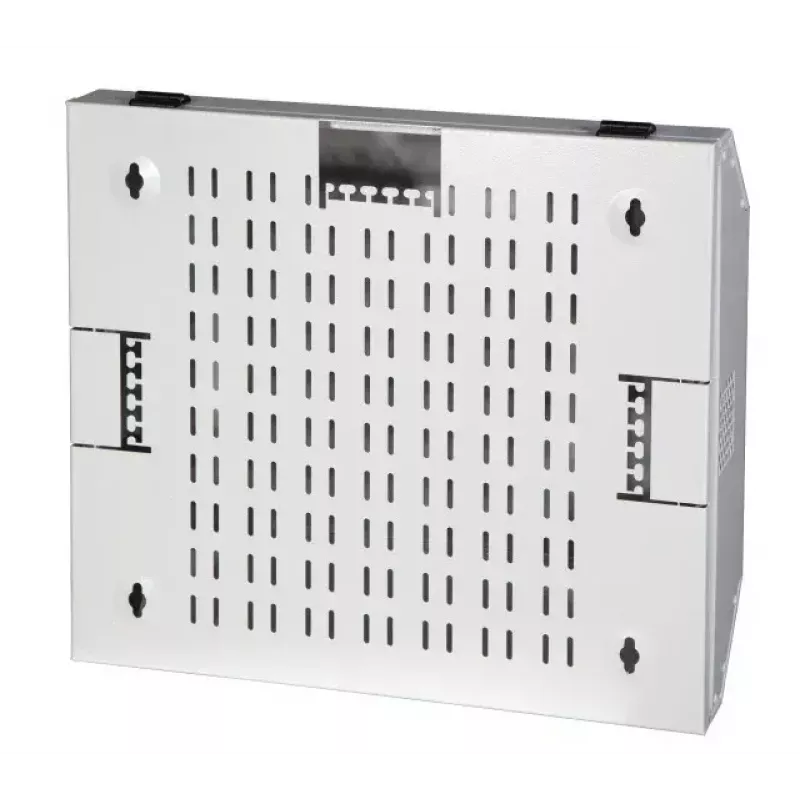

• Kabeļu pārvaldība: Iepriekš izštancētas kabeļu skavas aizmugurējā sienā
• Apdares krāsas: RAL7035 (gaiši pelēka), RAL9005 (dziļi melna), RAL9010 (balta)
• Aizsardzības pakāpe: IP20
• EAN: 4049759165178

Kā lietot

Stingri piestipriniet skapi pie piemērotas sienas virsmas, izmantojot sienas materiālam atbilstošus stiprinājumus. Uzstādiet 19" komponentes vertikāli vai horizontāli atbilstoši pieejamajām U pozīcijām un norādītajiem komponenšu dziļumiem. Izvadiet tīkla un strāvas kabeļus caur iepriekš izštancētajām kabeļu skavām aizmugurējā sienā un izmantojiet iepriekš izštancētās ventilācijas atveres, lai uzturētu gaisa plūsmu. Pēc uzstādīšanas aizveriet un nobloķējiet eņģēm pievienoto vāku; lodziņš ļauj veikt vizuālu pārbaudi, neatverot durvis.

Ieteikumi

Drošai darbībai pārliecinieties, ka uzstādītais aprīkojums nepārsniedz norādītos maksimālos dziļumus un ka siena un stiprinājumi iztur kopējo svaru. Saglabājiet brīvu vietu ventilācijas atverēm un ievērojiet EFB Elektronik montāžas instrukcijas. Skapis ir paredzēts lietošanai iekštelpās, kur pietiek ar IP20 aizsardzību.
