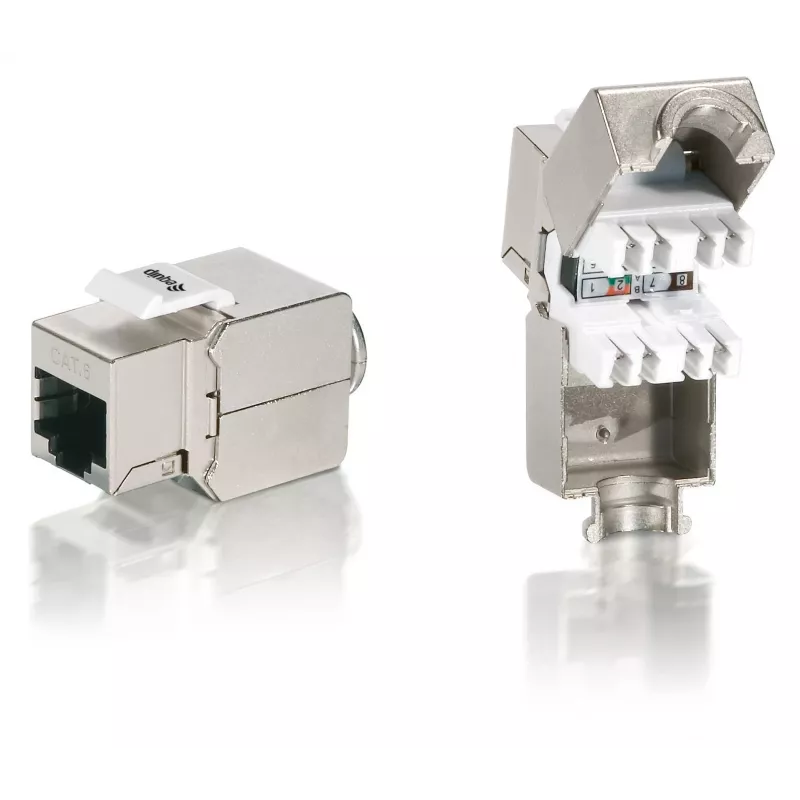

Cat.6 ekranēts Keystone Jack LSA Equip 767210

Equip® Cat.6 ekranētais Keystone Jack LSA (modelis 767210) ir modulārs savienotājs, kas paredzēts Cat.6 kabeļu instalācijām. Ar zeltītiem kontaktiem un ekranētu korpusu šis keystone savienotājs nodrošina drošu saskarni plāksteru paneļiem, sienas montāžas rozetēm un vāciņiem. Sertificēts atbilstoši ISO/IES 11801 un EN 50173 standartiem, tas ir paredzēts uzticamai datu pārraidei strukturētās tīkla instalācijās.

Priekšrocības

Zeltītie savienotāju kontakti uzlabo vadītspēju un iztur koroziju, tādējādi pagarinot kalpošanas laiku. Ekranētais dizains samazina elektromagnētiskos traucējumus, atbalstot signāla integritāti vidē ar potenciāliem traucējumiem. Kompaktie izmēri (18,1 mm × 21 mm × 38 mm) nodrošina saderību ar standarta vāciņiem un plāksteru paneļiem. Atbilstība starptautiskajiem kabeļu instalāciju standartiem garantē prognozējamu veiktspēju strukturētās tīkla instalācijās.

Piemērots

• Strukturētām Cat.6 Ethernet kabeļu sistēmām
• Plāksteru savienojumiem datu skapjos un plāksteru paneļos
• Sienas montāžas tīkla rozetēm un vāciņiem
• Vidēm, kur nepieciešams EMI ekranējums

Galvenās specifikācijas

• Modelis: Equip 767210
• Kategorija: Cat.6, ekranēts
• Kontaktu pārklājums: Zelts
• Standarti: ISO/IES 11801, EN 50173
• Izmēri (P × D × A): 18,1 mm × 21 mm × 38 mm
• Ražotājs: EQUIP
• EAN: 4015867176504

Lietošana

Terminējiet atbilstošos Cat.6 kabeļu pārus LSA stila termināļos, ievērojot T568A vai T568B vadu shēmu. Ievietojiet keystone savienotāju saderīgā vāciņā, sienas rozetē vai plāksteru panelī, līdz tas nofiksējas vietā. Pievienojiet plāksteru vadus priekšējam RJ45 portam tīkla ierīcēm. Uzstādot ekranētās kabeļu sistēmās, pārliecinieties, ka ekrāns ir pareizi iezemēts.

Ieteikumi

Lai iegūtu labāko veiktspēju, izmantojiet ar Cat.6 plāksteru vadiem un nodrošiniet ekrāna pareizu iezemējumu. Pēc instalācijas pārbaudiet vadu polaritāti un testējiet katru savienojumu ar tīkla kabeļu testeri, lai apstiprinātu nepārtrauktību un veiktspēju.
