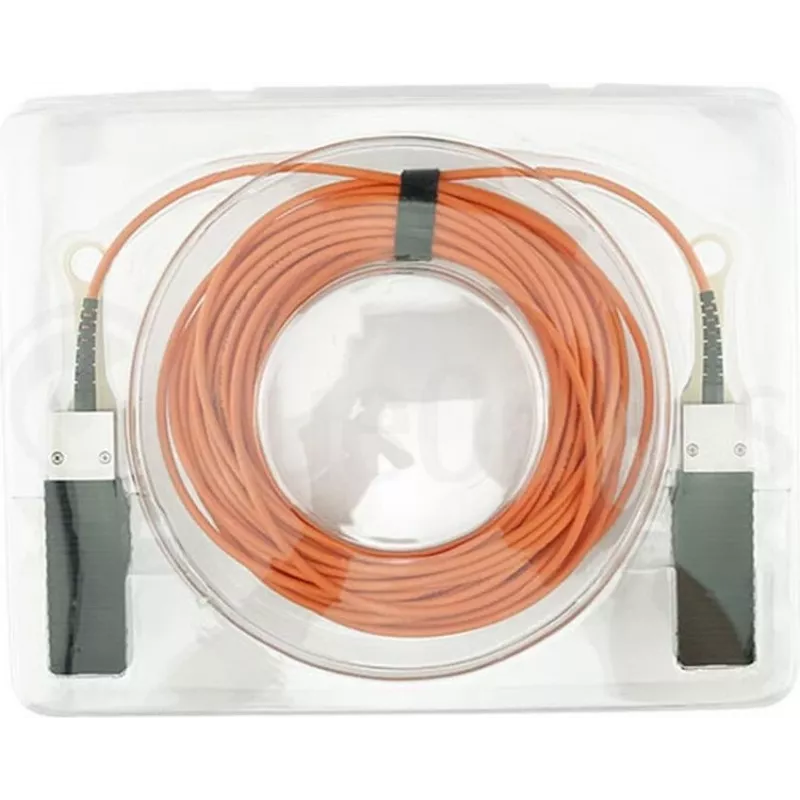

CBO InfiniBand aktīvais optiskais kabelis QSFP-AOC-5M-SO-BO — QSFP uz QSFP, 5 m

CBO InfiniBand aktīvais optiskais kabelis QSFP-AOC-5M-SO-BO ir 5 m garš QSFP–QSFP aktīvais optiskais savienojums, kas paredzēts īsiem attālumiem un liela joslas platuma savienojumiem datu centru vidē. Kabelis pārveido elektriskos QSFP signālus optiskajā pārraidē un atpakaļ, nodrošinot zemu latentumu un izturību pret elektromagnētiskajiem traucējumiem. Tas ir paredzēts lietošanai starp serveriem, slēdžiem un glabātuvēm iekārtās, kur nepieciešami uzticami, zemas zudumu optiskie starpsavienojumi InfiniBand tīkliem un citiem ātrdarbīgiem tīkliem.

Priekšrocības

Aktīvais optiskais dizains nodrošina nemainīgu signāla kvalitāti visā 5 m garumā, vienlaikus samazinot latentumu un siltuma izdalīšanos salīdzinājumā ar līdzvērtīgiem vara kabeļiem. Optiskā pārveide samazina uzņēmību pret EMI un zemējuma cilpu problēmām, uzlabojot savienojuma stabilitāti blīvos statņu un vairāku kabeļu instalācijās. QSFP–QSFP savienotāji atbalsta tiešos ātrdarbīgos InfiniBand savienojumus un vienkāršo tiešos ierīču–ierīču savienojumus bez ārējiem raiduztvērējiem.

Piemērots

• Augstas veiktspējas skaitļošanas klasteriem un mezglu starpsavienojumiem
• Augšējā līmeņa („top-of-rack”) un mugurkaula slēdžu savienojumiem datu centros
• Glabāšanas tīkla (SAN) savienojumiem un SAN agregācijai
• Zema latentuma serveru–serveru vai serveru–slēdžu savienojumiem

Galvenās specifikācijas

• Saskarne: QSFP uz QSFP aktīvais optiskais savienojums
• Garums: 5 metri
• Pārraides vide: daudzmodu optiskais ar aktīvu elektrisko–optisko pārveidi
• Optimizēts InfiniBand ātrdarbīgajiem tīkliem ar zemu latentumu
• EMI izturība, pateicoties optiskajam signāla ceļam
• Pievienojams un lietojams formas faktors, saderīgs ar QSFP portiem

Kā lietot

Pievienojiet katru QSFP savienotāju attiecīgajai QSFP pieslēgvietai ierīcēs, kuras jāsavieno, pārliecinoties, ka abi gali ir pilnībā ievietoti un nofiksēti. Kabelis veic optisko pārveidi iekšēji, un tam nav nepieciešama ārēja barošana, izņemot no resursdatora ierīces portiem. Pārbaudiet savienojuma statusu pievienotajās ierīcēs un novērojiet portam specifiskos LED indikatorus, lai apstiprinātu saskaņotos ātrumus un joslu izlīdzināšanu. Regulārai apkopei pirms kabeļa atvienošanas izslēdziet aprīkojumu, ja to iesaka resursdatora ražotājs, lai izvairītos no karstās pieslēgšanas problēmām.

Ieteikumi

Izmantojiet kabeli īsa diapazona liela joslas platuma savienojumiem kontrolētā datu centru vidē. Izvairieties no asiem saliekumiem savienotāju tuvumā un ievērojiet ražotāja noteiktos liekuma rādiusa ierobežojumus. Uzturiet tīras savienotāju zonas un pirms ievietošanas notīriet putekļus, lai saglabātu signāla integritāti. Jauktu piegādātāju infrastruktūrās pārbaudiet QSFP saderību un atbalstītos InfiniBand ātrumus ierīču dokumentācijā.
