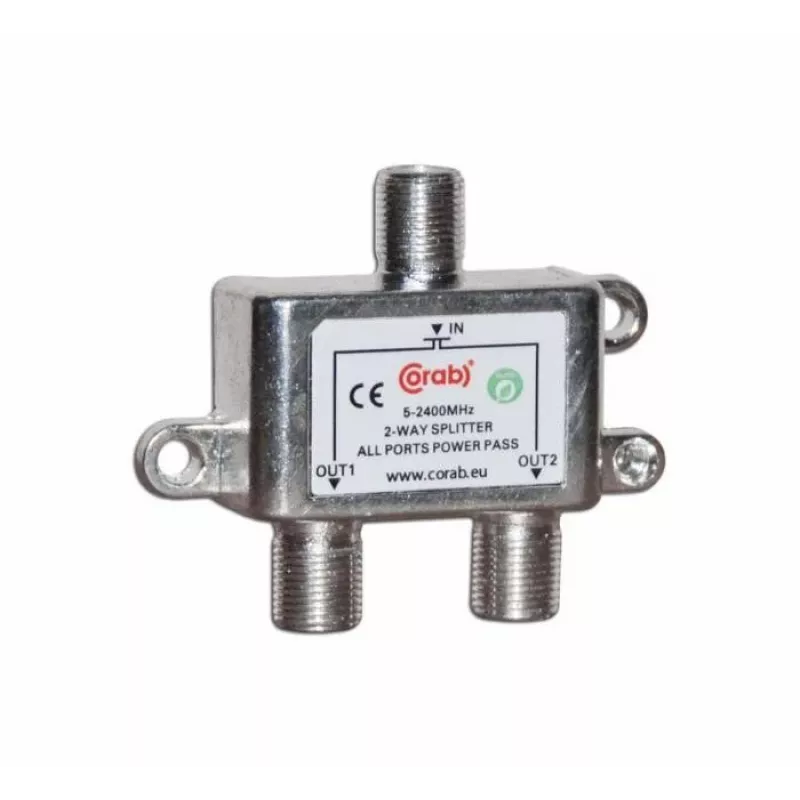

CORAB 2 virzienu RF signāla sadalītājs 5-2400 MHz ar līdzstrāvas caurlaidi

Ja viena antena vai satelītšķīvis ir jāpieslēdz diviem uztvērējiem, vienkāršs T veida savienotājs rada signāla zudumus un atstarojumus. CORAB 2-virzienu sadalītājs atrisina šo problēmu, sadalot RF signālu ar minimālu ievietošanas zudumu un augstu izolāciju, nodrošinot, ka abas pievienotās ierīces saņem tīru, stabilu signālu visā 5-2400 MHz joslā. Tā līdzstrāvas caurlaide ļauj attālināti barot LNB vai priekšpastiprinātāju caur vienu izeju, novēršot nepieciešamību pēc atsevišķa barošanas ievadītāja.

Kam tas paredzēts

Šis sadalītājs ir ideāli piemērots dzīvojamo un komerciālo objektu instalācijām, kur vienai zemes TV, satelīta TV vai radio antenai jāapkalpo divi uztvērēji vai televizora pierīces. Tas ir vienlīdz piemērots tehniķiem un DIY entuziastiem, kuri būvē vai modernizē mājas sadales sistēmas, īpaši, ja aktīvam komponentam, piemēram, satelīta LNB, ir nepieciešama līdzstrāvas barošana no uztvērēja.

Galvenās īpašības

• Plašs frekvenču diapazons 5-2400 MHz aptver zemes TV (DVB-T/T2), satelīta TV (DVB-S/S2) un FM/DAB+ radio.
• Līdzstrāvas caurlaide vienā izejā ļauj attālināti barot LNB, priekšpastiprinātājus vai aktīvās antenas (maks. 500 mA).
• Zems ievietošanas zudums un augsta izolācija nodrošina minimālu signāla degradāciju starp izejām.
• Lietā cinka korpuss ar >100 dB ekranēšanas efektivitāti aizsargā pret elektromagnētiskajiem traucējumiem.
• F tipa sieviešu savienotāji visos portos drošiem, zemu zudumu savienojumiem.
• 75 omu pretestība atbilst standarta koaksiālajiem kabeļiem un iekārtām.

Specifikācijas

• Produkta veids: RF signāla sadalītājs
• Izeju skaits: 2
• Frekvenču diapazons: 5 - 2400 MHz
• Ieejas savienotājs: 1 x F tipa sieviešu
• Izejas savienotāji: 2 x F tipa sieviešu
• Pretestība: 75 omi
• Ievietošanas zudums (5-470 MHz): < 4.0 dB
• Ievietošanas zudums (470-860 MHz): < 4.5 dB
• Ievietošanas zudums (950-2400 MHz): < 5.5 dB
• Izolācija (izeja-izeja, 5-860 MHz): > 20 dB
• Izolācija (izeja-izeja, 950-2400 MHz): > 15 dB
• Atgriešanās zudums: > 10 dB
• Korpusa materiāls: Lietais cinks
• Ekranēšanas efektivitāte: > 100 dB
• Maksimālā līdzstrāvas caurlaide: 500 mA
• Pielietojums: Zemes TV, satelīta TV, radio

Padomi

Lai iegūtu vislabākos rezultātus, uzstādiet sadalītāju tuvu uztvērējiem un izmantojiet augstas kvalitātes RG6 koaksiālos kabeļus ar kompresijas F savienotājiem. Izmantojot līdzstrāvas caurlaidi, pievienojiet barojošo uztvērēju attiecīgajai izejai (parasti apzīmēta ar "Power Pass"), lai LNB saņemtu spriegumu. Izvairieties no vairāku sadalītāju kaskādes bez pastiprinātāja, jo kumulatīvie zudumi var vājināt vājus signālus.
