Tīkla sadalītājs PLANET IPOE-173S Power over Ethernet PoE

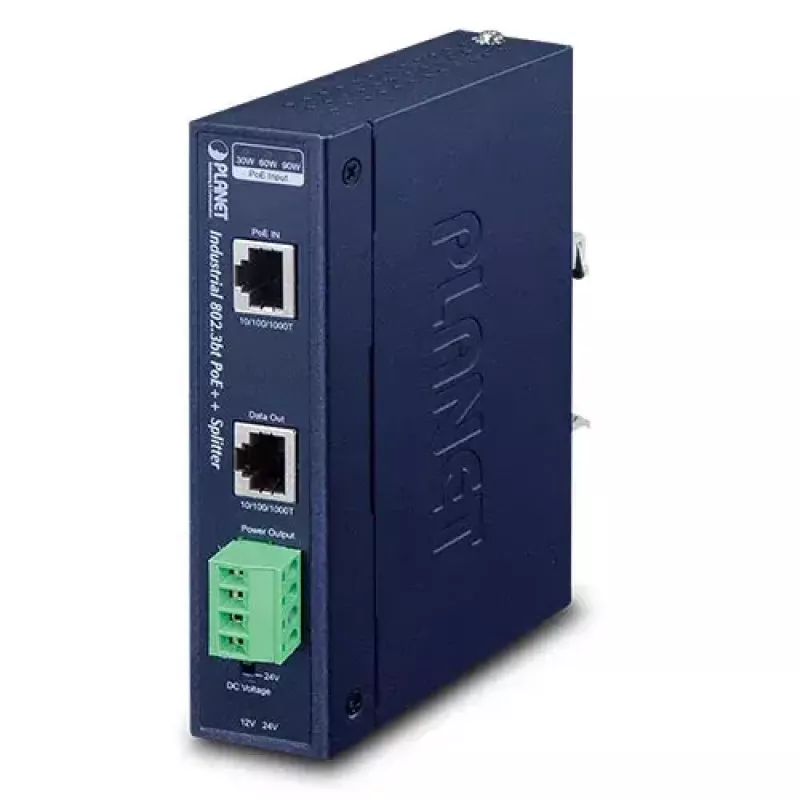

PLANET IPOE-173S ir rūpnieciskas klases 802.3bt barošanas pa Ethernet (PoE++) sadalītājs, kas atdala datus un strāvu no 802.3bt PoE++ 4. tipa PSE, izmantojot UTP kabeli. Tas nodrošina izvēles līdzstrāvas izeju 12 V vai 24 V, ko var iestatīt ar priekšējā paneļa DIP slēdzi, un spēj piegādāt līdz pat 70 W kopējās jaudas ierīcēm, kas neatbalsta PoE. Sadalītājs atbalsta pasīvus 10/100/1000 Mb/s Ethernet savienojumus līdz 100 metru attālumam un ir paredzēts rūpnieciskai lietošanai ar darba temperatūras diapazonu no -40 līdz 75 °C. Kompaktā IP30 metāla korpusā ievietotais IPOE-173S atbalsta DIN-sliedes vai sienas stiprinājumu, un to var izmantot ar Cat5/Cat5e/Cat6 kabeli.

Priekšrocības

IPOE-173S ļauj izvietot lieljaudas ierīces bez PoE bez papildu maiņstrāvas vadu izvilkšanas, iegūstot PoE++ strāvu un padodot to caur līdzstrāvas ligzdu un 4 kontaktu spaiļu bloku. Iespēja izvēlēties 12 V/24 V izeju palielina pielietojuma elastību, savukārt divu izeju iespēja ļauj sadalīt līdz 70 W jaudu starp divām ierīcēm. Ierīce ir izturīga, piemērota rūpnieciskai videi, atbalsta Gigabit Ethernet datu pārraidi un, pateicoties plānajam dizainam un vairākām stiprinājuma iespējām, iederas ierobežotā skapja telpā.

Piemērots

• Lieljaudas PTZ ātrdarbības kupolveida kamerām
• Plānajiem klientiem un universālajiem (AIO) skārienjūtīgajiem datoriem
• Attālinātiem digitālo izkārtņu displejiem
• IP kamerām ar papildu sildītājiem vai ventilatoriem un pagriešanas/sasvēršanas motoriem
• Tīkla ierīcēm bez PoE, kurām nepieciešama lielāka līdzstrāvas jauda

Galvenās specifikācijas

• Standarts: IEEE 802.3bt (PoE++), atbalsta 10/100/1000 Mb/s
• Izejas spriegums: izvēles 12 V vai 24 V līdzstrāva
• Maksimālā izejas jauda: 70 W kopā
• Maksimālā izejas strāva: līdz 5,8 A (atkarībā no izvēlētā sprieguma)
• Kabelis: Cat5 / Cat5e / Cat6, līdz 100 m
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: metāla, IP30; stiprinājums: DIN-sliede vai pie sienas
• Svars: 0,445 kg; krāsa: zila

Lietošana

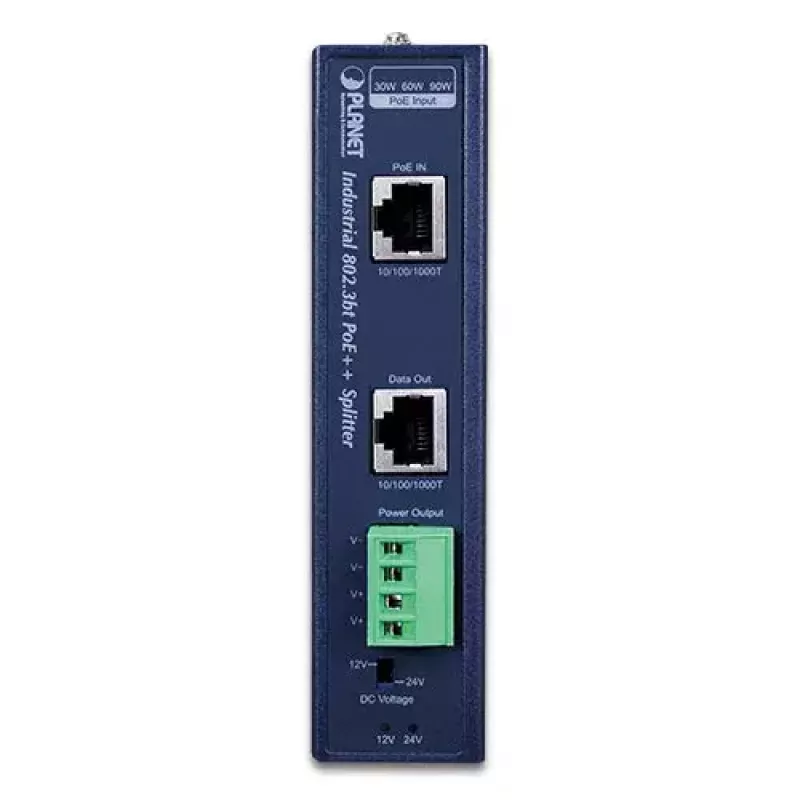

Savienojiet IPOE-173S RJ45 datu pieslēgvietu ar PoE++ PSE (inžektoru vai slēdzi), izmantojot Cat5/5e/6 kabeli. Iestatiet priekšējā paneļa DIP slēdzi vajadzīgajam izejas spriegumam (12 V vai 24 V). Izmantojiet līdzstrāvas ligzdu vai 4 kontaktu spaiļu bloku, lai barotu ierīci(-es) bez PoE; sadalītāja RJ45 LAN pieslēgvieta pārraida tikai datus uz ierīci. Divu izeju lietošanas gadījumā sadaliet pieejamo jaudu starp abām izejām, nodrošinot, ka to kopējais patēriņš nepārsniedz 70 W. Nodrošiniet, lai kabeļa garums no PSE nepārsniegtu 100 metrus, lai garantētu uzticamu strāvas piegādi.

Ieteikumi

Izmantojiet kopā ar IEEE 802.3bt saderīgu PSE (PoE++ inžektoru vai slēdzi), lai nodrošinātu pareizu jaudas saskaņošanu. Pirms 12 V vai 24 V izvēles pārbaudiet pievienoto ierīču jaudas prasības un nodrošiniet, lai sadalītāja kopējā slodze nepārsniegtu 70 W. Uzstādiet ierīci vietā, kur tiek ievērots tās darba temperatūras diapazons, un nodrošiniet atbilstošu ventilāciju ap metāla korpusu.
