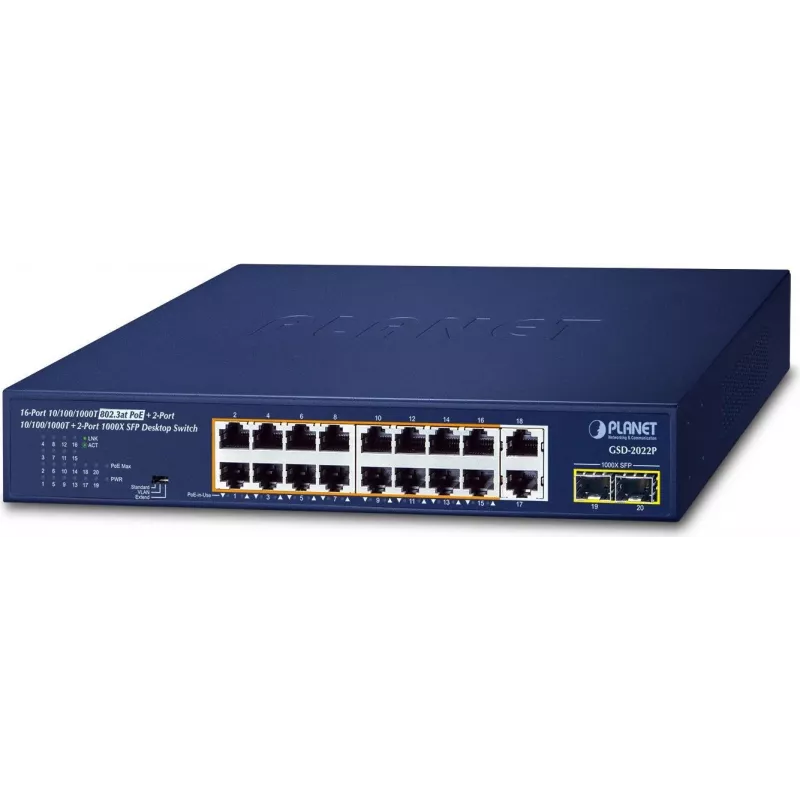

Nepārvaldāms slēdzis PLANET GSD-2022P 16 portu 10/100/1000T PoE

PLANET GSD-2022P ir nepārvaldāms 16 portu Gigabit Ethernet slēdzis ar integrētu Power over Ethernet (PoE) un diviem papildu Gigabit augšsaites portiem, kā arī diviem SFP slotiem. Paredzēts PoE darbināmām ierīcēm, tas nodrošina kopējo PoE budžetu 185 W un atbalsta IEEE 802.3af (līdz 15,4 W) un IEEE 802.3at PoE+ (līdz 32 W) datu portos, vienlaikus nodrošinot 1 Gbps pārraidi Gigabit RJ-45 un SFP saskarnēs.

Priekšrocības

GSD-2022P apvieno datu komutāciju un centralizētu barošanas piegādi vienā uzstādāmā blokā, samazinot izvietošanas laiku un novēršot nepieciešamību pēc atsevišķas maiņstrāvas vadu ievilkšanas darbināmām ierīcēm. Tas atbalsta liela attāluma optisko šķiedru augšsaites, izmantojot divus SFP slotus, augstu komutācijas jaudu efektīvai datplūsmas apstrādei un MAC adrešu tabulu, kas piemērota vidēja lieluma izvietojumiem. Iebūvētās PoE pārvaldības funkcijas ietver katra porta PD dzīvības pārbaudi un vairākus darbības režīmus, lai nepieciešamības gadījumā paplašinātu sasniedzamību ārpus 100 m Ethernet ierobežojuma.

Piemērots

• PoE IP novērošanas sistēmām ar līdz 16 kamerām
• Bezvadu piekļuves punktu izvietošanai mazos un vidējos tīklos
• VoIP telefonu sistēmām, kurām nepieciešams centralizēts PoE
• Augšsaitēm uz mugurkaula slēdžiem un NVR, izmantojot SFP vai Gigabit varu

Galvenās specifikācijas

• Porti: 16 x 10/100/1000BASE-T PoE porti, 2 x papildu Gigabit TP porti, 2 x 1000BASE-X SFP sloti
• PoE budžets: 185 W kopā; atbalsta IEEE 802.3af un 802.3at (PoE+)
• Komutācijas jauda: 40 Gbit/s
• MAC adrešu tabula: 8000 ieraksti
• Darbības režīmi: Standarta, VLAN (porta bāzēts), Paplašinātais (10 Mbps uz portu līdz 250 m ar 20 W PoE)
• Svars: 1,81 kg
• Formas faktors: uzstādāms nepārvaldāms slēdzis
• Standarti: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af, 802.3at, 802.3az

Kā lietot

Uzstādiet GSD-2022P standarta iekārtu skapī vai uz stabila plaukta un pievienojiet tīkla ierīces RJ-45 PoE portiem. Izmantojiet SFP slotus liela attāluma optiskās šķiedras augšsaitēm uz mugurkaula slēdzi vai uzraudzības centru. Konfigurējiet DIP slēdzi vēlamajā režīmā: Standarta normālai PoE+ darbībai, VLAN, lai izolētu kameras datplūsmu, vai Paplašinātais, lai nodrošinātu līdz 20 W pa vienu UTP kabeli ar 10 Mbps ātrumu attālumiem līdz 250 m. Pievienojiet strāvu un pārbaudiet PoE piegādi pievienotajām ierīcēm; slēdzis automātiski veiks jaudas sarunas saskaņā ar IEEE 802.3af/at protokoliem.

Ieteikumi

IP novērošanai pievienojiet katru kameru atsevišķam PoE portam un izmantojiet VLAN režīmu, ja nepieciešams ierobežot multiraides vai apraides datplūsmu starp kamerām. Izmantojiet optiskās šķiedras SFP augšsaites liela attāluma savienojumiem ar NVR vai centrālo slēdzi. Ja ierīce ir uzstādīta tālāk par 100 m pa UTP kabeli, pārslēdzieties uz Paplašināto režīmu, lai saglabātu barošanas piegādi līdz 250 m ar samazinātu datu ātrumu.
