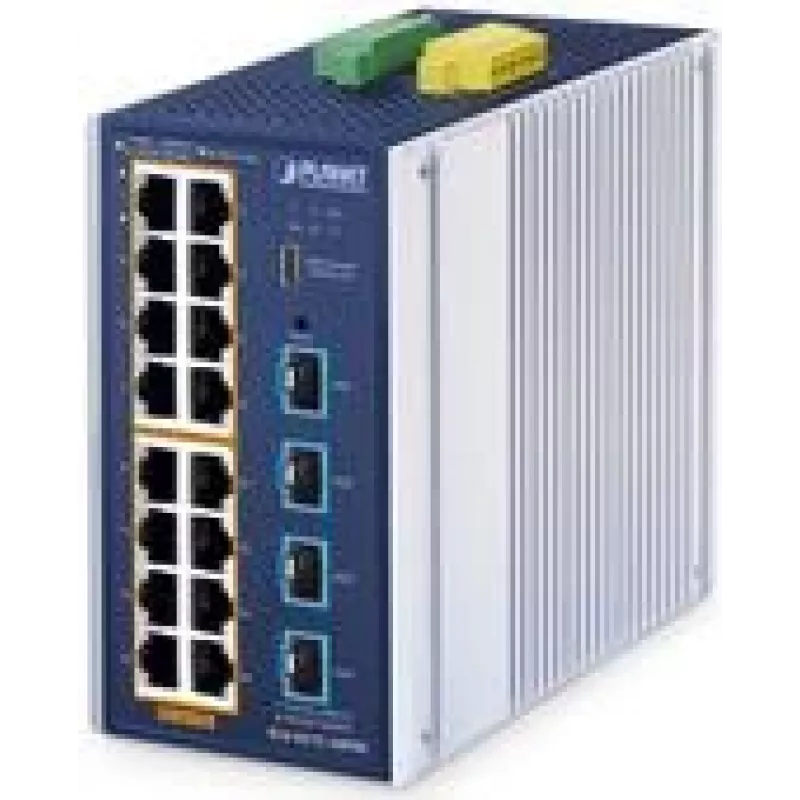

Pārvaldāms Ethernet slēdzis PLANET Industrial L2+ 16-Port 10/100/1000T PoE 4-Port 10G SFP+

PLANET IGS-4215-16P4X ir rūpniecisks L2+ pārvaldāms Gigabit PoE+ slēdzis ar 16 10/100/1000BASE-T portiem, kas atbalsta IEEE 802.3at PoE+ (līdz 36 W uz portu), un četriem 10GBASE-X SFP+ slotiem ātrgaitas augšupsaitēm. Aprīkots ar L2+ statisko maršrutēšanu (IPv4/IPv6), uzlabotu PoE pārvaldību, Modbus TCP atbalstu SCADA integrācijai un izturīgu IP30 alumīnija korpusu, slēdzis ir paredzēts prasīgām rūpnieciskām vidēm un piedāvā divkāršu barošanas avotu ar maksimālo 360 W PoE budžetu, paplašinātu darba temperatūru (-40 līdz 75 °C) un USB Type-C konsoli pārvaldībai.

Priekšrocības

IGS-4215-16P4X nodrošina augstu PoE jaudas blīvumu un vairākas 10G augšupsaites iespējas DIN-sliedes, rūpnieciskā korpusā. Tas atbalsta statisko L3 maršrutēšanu, lai uzlabotu starp-VLAN saziņu, un ietver kiberdrošības funkcijas (SSHv2, TLS1.3, SNMPv3, RADIUS, TACACS+), Modbus TCP rūpnīcas automatizācijas uzraudzībai, dublējošu gredzenu un ERPS ātru atkopšanu augstai pieejamībai, kā arī SFP-DDM diagnostiku optiskajiem raiduztvērējiem. Uzlabotās PoE funkcijas, piemēram, PD dzīvības pārbaude, plānota jaudas atjaunošana un PoE plānošana, palīdz uzturēt ierīču darbspēju un samazināt enerģijas patēriņu.

Piemērots

• Rūpnieciskiem Ethernet tīkliem un ražošanas automatizācijai, integrējot SCADA/HMI caur Modbus TCP
• IP novērošanas sistēmām ar vairākām PoE IP kamerām un ONVIF ierīču pārvaldību
• Bezvadu tīkla izvietojumiem, kam nepieciešami vairāki PoE piekļuves punkti
• Uzņēmumu perifērijai un maziem/vidējiem uzņēmumiem, kam nepieciešama VLAN maršrutēšana, QoS un 2./3. slāņa kontrole
• Liela attāluma optisko šķiedru augšupsaitēm un apkopošanai, izmantojot 10G SFP+ savienojumus

Galvenās specifikācijas

• Modelis: PLANET IGS-4215-16P4X (MPN: IGS-4215-16P4X)
• Porti: 16 x 10/100/1000T PoE+ porti, 4 x 10G SFP+ sloti
• PoE standarts un jauda uz portu: IEEE 802.3at PoE+, līdz 36 W uz portu
• Kopējais PoE jaudas budžets: 360 W (ar divkāršu barošanas avotu)
• Slēgšanas jauda: 112 Gbit/s
• Slāņa atbalsts: L2 funkcijas plus IPv4/IPv6 statiskā L3 maršrutēšana
• Pārvaldība: Web GUI, CLI (Telnet/SSH/konsolē caur USB-C), SNMP (atbalsta SNMPv3)
• Rūpnieciskais dizains: IP30 alumīnija korpuss, darba temperatūra -40 līdz 75 °C
• Drošība: DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, ACL, RADIUS/TACACS+
• Papildus: Modbus TCP, ONVIF atbalsts, DI/DO spaiļu bloks, SFP-DDM
• Svars un krāsa: aptuveni 1.754 kg; alumīnijs/zils

Kā lietot

Uzstādiet slēdzi uz DIN-sliedes piemērotā rūpnieciskā skapī vai korpusā un pievienojiet barošanu, izmantojot divkāršos barošanas avotus, lai nodrošinātu pilnu PoE budžetu, ja nepieciešams. Pievienojiet Ethernet ierīces Gigabit PoE+ portiem un optisko šķiedru augšupsaites SFP+ slotiem, izmantojot saderīgus raiduztvērējus. Konfigurējiet tīkla iestatījumus, VLAN, statiskos IPv4/IPv6 maršrutus, QoS un drošības politikas, izmantojot web GUI, SSH/konsoli vai SNMP pārvaldību. SCADA vai HMI integrācijai iespējojiet Modbus TCP un kartējiet nepieciešamos uzraudzības parametrus. Izmantojiet ONVIF funkciju web GUI, lai atklātu un pārvaldītu ONVIF saderīgas kameras un augšupielādētu stāvu plānus kameru izvietošanai.

Ieteikumi

Lai nodrošinātu maksimālo PoE jaudu (360 W), pārliecinieties, ka abi barošanas avoti ir pievienoti dublējošiem barošanas avotiem. Izmantojiet PoE plānošanu un plānotu jaudas atjaunošanu, lai samazinātu enerģijas patēriņu un uzlabotu ierīču stabilitāti. Lai pagarinātu PoE darbību virs 100 m, iespējojiet Extend režīmu, kas nodrošina līdz 15 W attālumā līdz 250 m ar 10 Mbps dupleksu. Izmantojiet 10G SFP+ raiduztvērējus, kas atbilst nepieciešamajam attālumam (SR/LR), un uzraugiet SFP parametrus, izmantojot DDM, lai veiktu profilaktisko apkopi.
