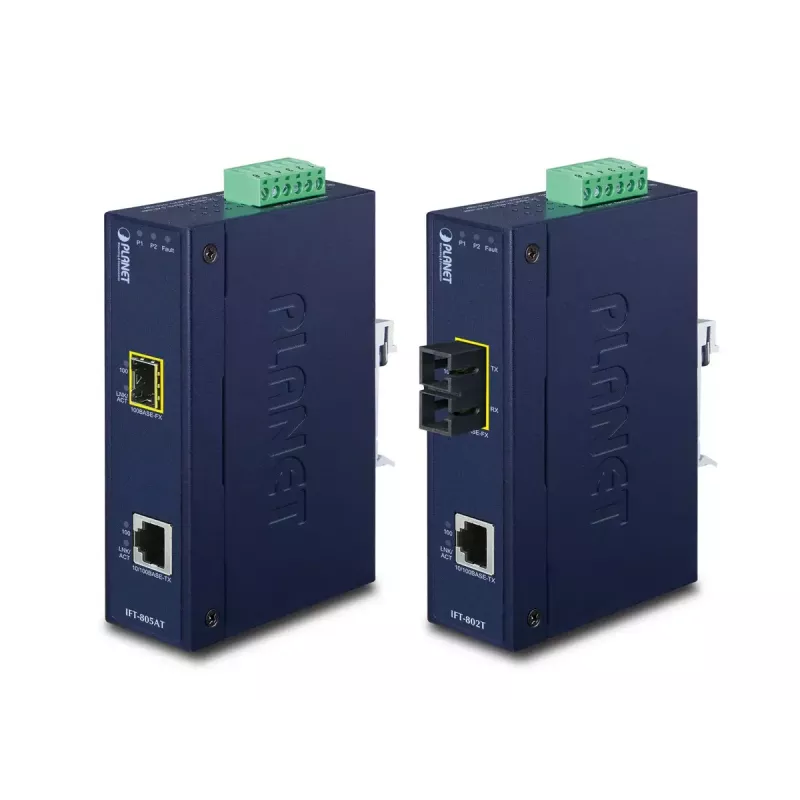

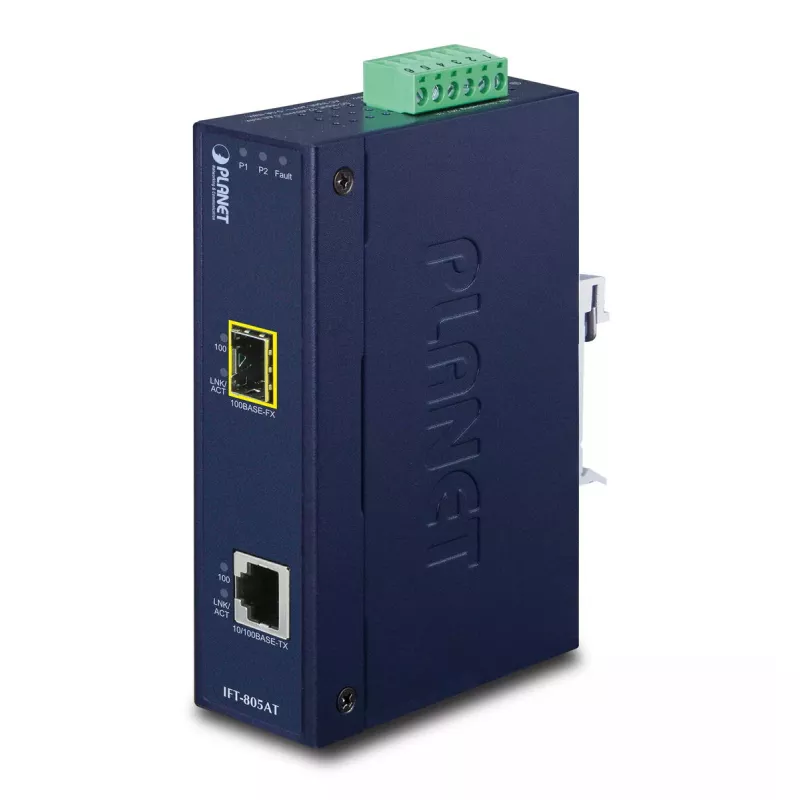

Tīkla mediju pārveidotājs PLANET IFT-805AT

PLANET IFT-805AT ir rūpniecisks 10/100Base-TX uz 100Base-FX tīkla mediju pārveidotājs, kas paredzēts Ethernet savienojumu pagarināšanai pa optisko šķiedru. Tas atbalsta Fast Ethernet RJ-45 portā un SFP šķiedras savienotāju, ļaujot pagarināt attālumu līdz 20 km atkarībā no SFP moduļa. Kompaktais IP30 metāla korpuss pieļauj montāžu uz DIN sliedes vai paneļa, un ierīce darbojas ar 12–48 V līdzstrāvas ieeju un zemu enerģijas patēriņu (apmēram 3 W).

Priekšrocības

IFT-805AT nodrošina stabilu tīkla komunikāciju elektriski skarbos un klimatiski prasīgos apstākļos, pateicoties izturīgam korpusam un rūpnieciskas klases komponentiem. Tam ir augsta imunitāte pret elektromagnētiskajiem traucējumiem un elektriskajiem pārspriegumiem, tas atbalsta plašu darba temperatūru no -40 līdz 75 °C un nodrošina elastīgu šķiedras veiktspēju, izmantojot SFP moduļus. Iebūvētās divkāršās, atgriezeniskas polaritātes līdzstrāvas ieejas palielina pieejamību kritiskām instalācijām.

Piemērots

• Ethernet savienojumu pagarināšanai no 10/100 Mbps vara uz optiskās šķiedras tīkliem
• Rūpnieciskām vidēm, piemēram, rūpnīcu cehiem un satiksmes vadības skapjiem
• Tīkla segmentiem, kam nepieciešama imunitāte pret elektriskiem traucējumiem un pārsprieguma aizsardzība
• Instalācijām, kur nepieciešama montāža uz DIN sliedes vai paneļa kompaktos korpusos

Galvenās specifikācijas

• Modelis: PLANET IFT-805AT
• Ethernet porti: 1 x 10/100Base-TX (RJ-45)
• Šķiedras savienotājs: SFP (100Base-FX caur SFP moduli)
• Maksimālais datu pārraides ātrums: 200 Mbit/s
• Barošanas ieeja: 12–48 V līdzstrāva, divkārša, atgriezeniska polaritāte
• Enerģijas patēriņš: aptuveni 3 W
• Darba temperatūra: -40 līdz 75 °C
• Izmēri: 135 x 85 x 32 mm
• Korpuss: IP30 metāla korpuss, zils
• Svars: 0,43 kg

Kā lietot

Uzstādiet IFT-805AT uz DIN sliedes vai paneļa piemērotā korpusā, pievienojiet 10/100 Mbps Ethernet ierīci RJ-45 portam un ievietojiet atbilstošu SFP moduli SFP slotā, pēc tam pievienojiet šķiedras kabeli. Pievienojiet līdzstrāvas barošanu 12–48 V diapazonā vienai vai abām liekajām barošanas ieejām, ievērojot pareizu polaritāti. Pārveidotājs pārredzami pārveidos Ethernet signālus starp vara un šķiedras saskarnēm bez lietotāja konfigurācijas.

Ieteikumi

Izvēlieties SFP moduli, kas atbilst nepieciešamajam šķiedras veidam un attālumam (līdz 20 km atkarībā no moduļa). Pārliecinieties, ka barošanas kabeļi un zemējums atbilst vietējiem uzstādīšanas standartiem, un novietojiet ierīci ventilējamā vietā, lai uzturētu noteikto darba temperatūras diapazonu.
