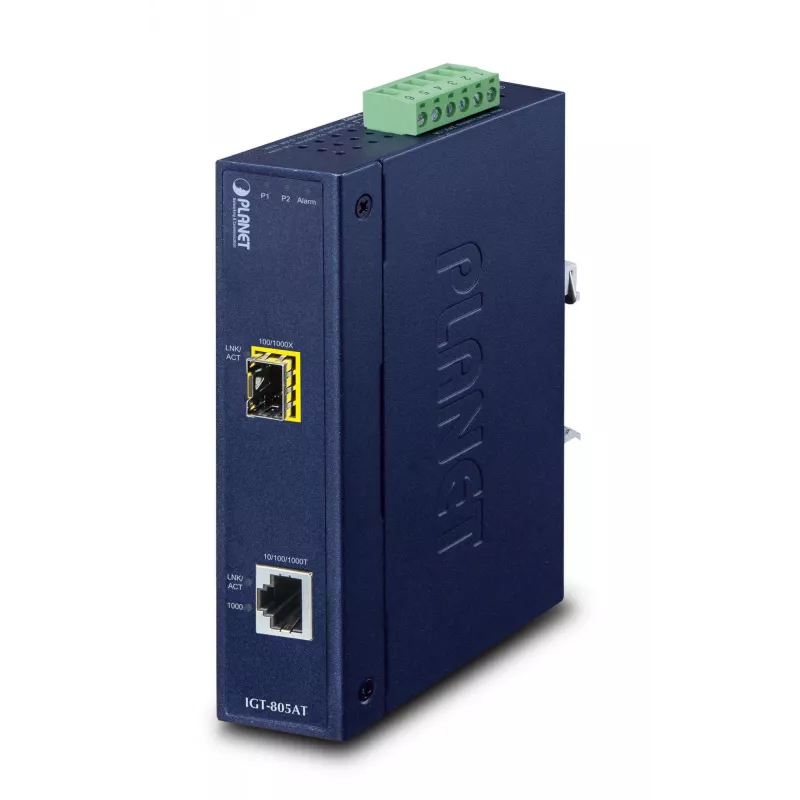

Tīkla multivides pārveidotājs PLANET IGT-805AT

PLANET IGT-805AT ir industriāls Gigabit multivides pārveidotājs, kas paredzēts Ethernet tīklu paplašināšanai, izmantojot varu un optisko šķiedru skarbos apstākļos. Tam ir viens 10/100/1000BASE-T RJ45 ports un viens 100/1000BASE-X SFP slots, kas ievietots IP30 metāla korpusā ar dublētām barošanas ieejām un paplašinātas darba temperatūras atbalstu no -40 līdz 75 °C. Ierīce atbalsta jumbo kadrus līdz 9K un nodrošina vadu ātruma, nebloķējošu veiktspēju, lai savienotu novērošanas sistēmas, vadības iekārtas vai mugurkaula savienojumus ar augstas ietilpības serveriem.

Priekšrocības

IGT-805AT apvieno rūpniecisko izturību ar elastīgām optisko šķiedru iespējām, izmantojot divu ātrumu SFP slotu, kas ļauj izvēlēties 100BASE-FX vai 1000BASE-SX/LX raiduztvērējus. Tā kompaktais IP30 metāla korpuss nodrošina elektromagnētisko imunitāti un izturību pret pārspriegumiem, savukārt dublētās līdzstrāvas barošanas ieejas un plašais ieejas sprieguma diapazons (12–48 V DC vai 24 V AC) uzlabo uzticamību. Iebūvētā saites kļūmes caurlaide (LLCF un LLR) un automātiskā MDI/MDI-X vienkāršo pārvaldību un paātrina kļūdu noteikšanu.

Piemērots

• Gigabit Ethernet paplašināšanai un vara savienojumu pārveidošanai uz optisko šķiedru
• Rūpnieciskai novērošanai un video pārraidei
• Vadības sistēmu un bezvadu piekļuves iekārtu savienošanai āra skapjos vai ražošanas telpās
• Savienojumam ar mugurkaula vai augstas jaudas serveriem, kur nepieciešama liela attāluma optiskā šķiedra

Galvenās specifikācijas

• Modelis: PLANET IGT-805AT
• Porti: 1 × 10/100/1000BASE-T (RJ45), 1 × 100/1000BASE-X (SFP)
• Maksimālais datu pārraides ātrums: 1000 Mbit/s
• Atbalstītie SFP tipi: 100BASE-FX, 1000BASE-SX/LX (lietotāja izvēle)
• Maksimālais optiskās šķiedras attālums: līdz 120 km (atkarībā no SFP raiduztvērēja un šķiedras tipa)
• Jumbo kadru atbalsts: līdz 9K
• Barošanas ieeja: 12–48 V DC vai 24 V AC; divas dublētas līdzstrāvas ieejas
• Darba temperatūra: -40 līdz 75 °C
• Aizsardzība: IP30 metāla korpuss
• Svars: 0,395 kg

Kā lietot

Uzstādiet IGT-805AT uz DIN sliedes vai piestipriniet pie sienas piemērotā skapī. Ievietojiet vajadzīgo SFP raiduztvērēju (100BASE-FX vai 1000BASE-SX/LX) SFP slotā, pēc tam pievienojiet optiskās šķiedras kabeli un vara RJ45 kabeli attiecīgajiem portiem. Pievienojiet barošanu, izmantojot līdzstrāvas ieejas (ja nepieciešams, pievienojiet dublēto barošanu) vai atbalstīto maiņstrāvas ieeju. Ierīce atbalsta automātisko MDI/MDI-X, tāpēc var izmantot standarta savienojošos vai tiešos kabeļus. Pārraugiet saites statusu un kļūmes, izmantojot saites kļūmes caurlaides funkciju, lai ātri identificētu multivides kļūmes.

Ieteikumi

Izmantojiet SFP raiduztvērējus, kas atbilst nepieciešamajam attālumam un optiskās šķiedras tipam (daudzmodu vai vienmoda). Kritiskiem uzstādījumiem izmantojiet dublētos barošanas avotus un iespējojiet saites kļūmes caurlaides uzraudzību, lai nodrošinātu ātru saites kļūmju noteikšanu. Ja iespējams, novietojiet iekārtu aizsargātā skapī, lai samazinātu ārkārtējas mehāniskās slodzes iedarbību.
