Tīkla multivides pārveidotājs PLANET IGUP-805AT

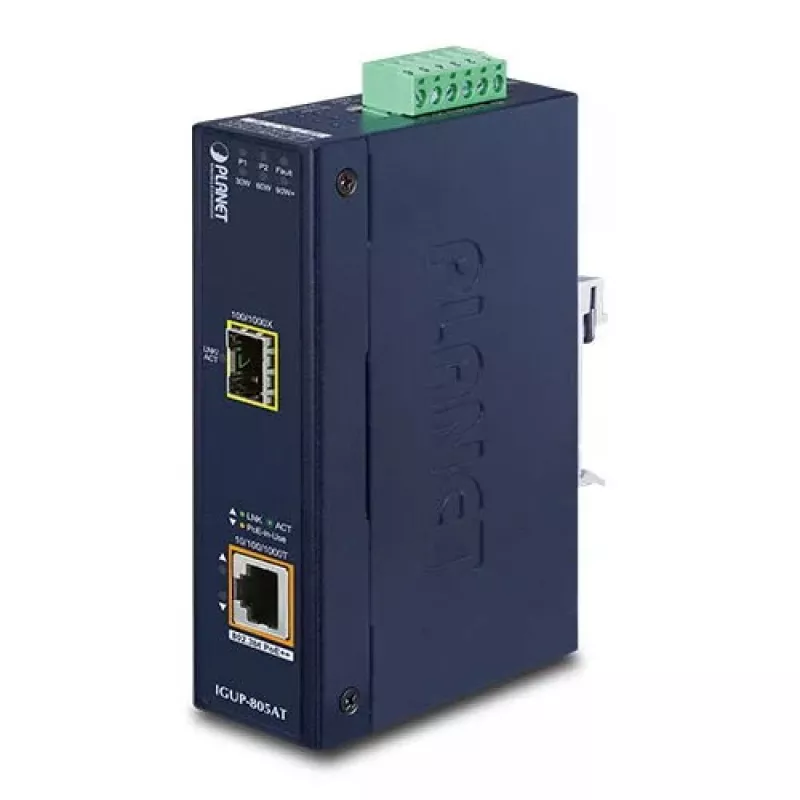

PLANET IGUP-805AT ir rūpnieciskais Gigabit multivides pārveidotājs, kas apvieno 1000BASE-X optiskās šķiedras augšupsaiti ar 10/100/1000BASE-T Ethernet portu un integrētu IEEE 802.3bt PoE++ inžektoru. Tas nodrošina līdz 95 W PoE izejas jaudu attālinātu ierīču barošanai, vienlaikus piedāvājot gigabitu datu pārraidi pa optisko šķiedru gariem, stabiliem savienojumiem. Ierīce pieņem divus 12–56 V līdzstrāvas ieejas avotus dublēšanai un atbalsta darbību skarbā vidē ar IP30 izturīgu korpusu un darba temperatūras diapazonu no -40 līdz 75 °C.

Priekšrocības

IGUP-805AT paplašina PoE izvietošanas diapazonu, pārveidojot optisko šķiedru par vara vadu, vienlaikus saglabājot līdz 1000 Mbps caurlaidspēju un Store-and-Forward komutāciju ar IEEE 802.3x plūsmas kontroli, kas samazina pakešu zudumus. Tas atbalsta SFP moduļus (100BASE-FX/1000BASE-X) līdz pat 120 km attālumam atkarībā no moduļa izvēles. Ierīce ir IEEE 802.3bt atbilstoša, nodrošinot līdz 95 W jaudu un atpakaļsaderību ar 802.3af/at ierīcēm, izmantojot mantojuma DIP slēdža iestatījumu, kas ļauj veikt jauktas izvietošanas bez programmatūras konfigurācijas. Iebūvētā Link Fault Passthrough (LFPP) funkcija atspējo PoE portus, kad optiskās šķiedras saite neizdodas, un palīdz brīdināt administratorus par saites problēmām. Strāvas sistēmā ietilpst 12–48 V līdz 56 V pastiprināšanas tehnoloģija, kas ļauj izmantot parastos līdzstrāvas barošanas avotus un divas strāvas ieejas augstākai pieejamībai.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• PTZ un ātrdarbīgu kupola IP kameru barošanai un savienošanai lielos attālumos
• Lieljaudas bezvadu piekļuves punktu un daudzkanālu AP barošanai
• VoIP krāsu skārienekrāna tālruņu un citu lieljaudas PD izvietošanai attālinātās vietās
• Tīkla saišu paplašināšanai starp attālinātām vietām un centrālo komutatoru vai kodolu pa optisko šķiedru
• Rūpnieciskiem un āra skapju uzstādījumiem, kam nepieciešamas izturīgas sastāvdaļas

Galvenās specifikācijas

• Datu pārraides ātrums: līdz 1000 Mbit/s
• Optiskās šķiedras ports: 1 × SFP slots (atbalsta 100BASE-FX / 1000BASE-X SFP moduļus, līdz 120 km atkarībā no moduļa)
• Ethernet LAN porti: 1 × 10/100/1000BASE-T
• PoE standarts: IEEE 802.3bt (PoE++), atpakaļsaderīgs ar 802.3af/at
• Maksimālā PoE izejas jauda: līdz 95 W
• Ieejas spriegums: divi 12–56 V līdzstrāvas avoti
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: IP30 izturīgs korpuss, DIN sliedes vai sienas montāža
• Izmēri (P×D×A): 32 × 87 × 135 mm; Svars: 0,484 kg

Lietošana

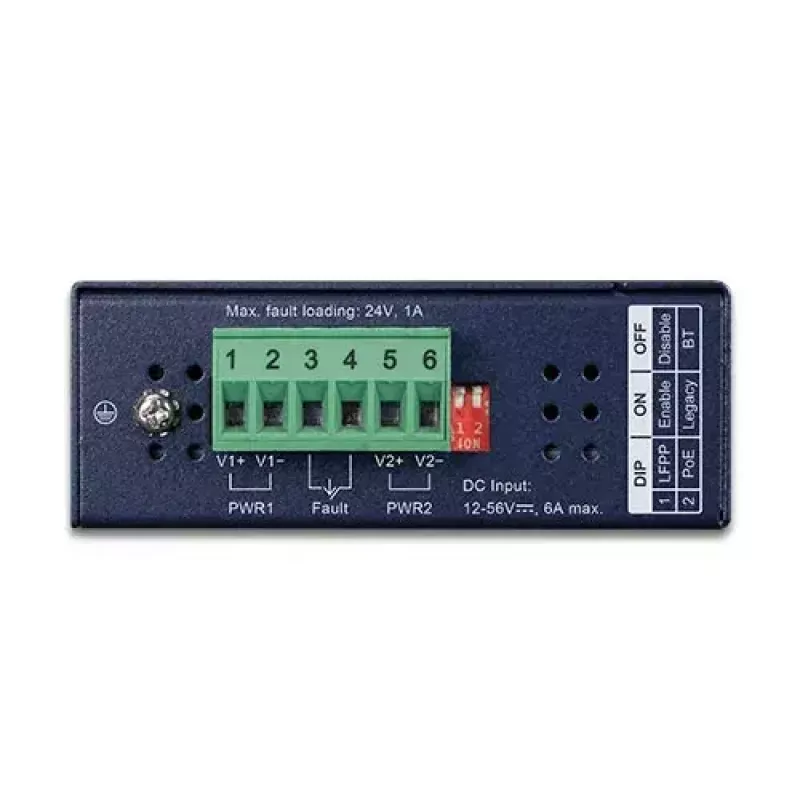

Ievietojiet piemērotu SFP moduli SFP slotā atbilstoši nepieciešamajam optiskās šķiedras tipam un attālumam, pēc tam pievienojiet optiskās šķiedras augšupsaiti pamattīklam. Pievienojiet Ethernet kabeli no RJ-45 porta barojamajai ierīcei (PD). Pievadiet līdzstrāvas strāvu ierīcei, izmantojot vienu vai abus 12–56 V ieejas avotus dublēšanai. Konfigurējiet DIP slēdžus, lai izvēlētos mantojuma režīmu, ja nepieciešama saderība ar 802.3af/at ierīcēm, un iespējojiet LFPP, ja vēlama saites kļūdas caurlaides uzvedība. Pamata PoE un multivides pārveidošanas funkcijām programmatūras konfigurācija nav nepieciešama.

Ieteikumi

Izmantojiet SFP moduļus, kas atbilst jūsu uzstādījumam nepieciešamajam optiskās šķiedras tipam un attālumam (vienmoda/daudzmodu). Pārliecinieties, ka strāvas avota jauda un kabeļi atbilst PD ierīču jaudas prasībām, izmantojot pilnu PoE++ izeju. Kritiskām lietojumprogrammām pievienojiet abus līdzstrāvas ieejas avotus dublēšanai un iespējojiet Link Fault Passthrough, lai nekavējoties atklātu optiskās šķiedras saites kļūmes.
