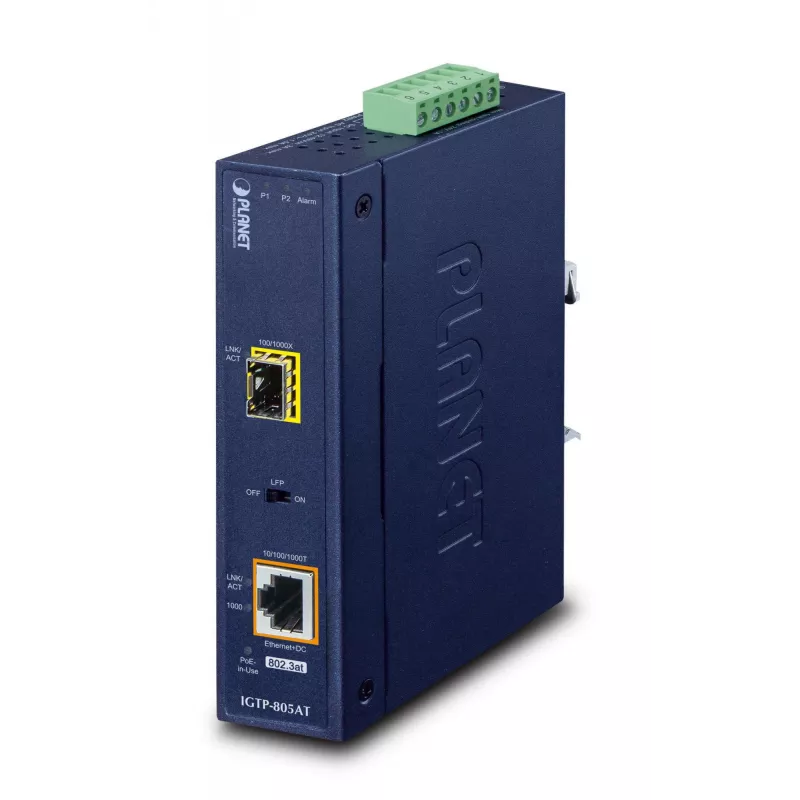

PLANET IGTP-805AT industriālais IP30 Gigabit datu nesēju pārveidotājs – 10/100/1000T uz SFP, PoE

PLANET IGTP-805AT tīkla multivides pārveidotājs apvieno Gigabit Ethernet 10/100/1000BASE-T portu ar 1000BASE-X SFP optiskās šķiedras augšupsaiti un integrētu IEEE 802.3at Power over Ethernet Plus (PoE+) inžektoru. Tas nodrošina līdz 30 W PoE jaudu attālinātām barošanas ierīcēm (PD), vienlaikus piedāvājot liela attāluma, ātrdarbīgu optiskās šķiedras savienojumu. Ierīce atbalsta plaša diapazona līdzstrāvas ieeju un 24 V maiņstrāvas ieeju liekai un elastīgai barošanas shēmai, un tā ir ievietota IP30 metāla korpusā, kas paredzēts skarbām vidēm, darbojoties temperatūrā no -40 līdz 75 °C.

Priekšrocības

IGTP-805AT paplašina PoE izvietojumu ārpus 100 m Ethernet ierobežojuma, izmantojot optiskās šķiedras augšupsaiti, un uztur līdz 1000 Mbps caurlaidspēju ar saglabā-un-pārsūta komutāciju, IEEE 802.3x plūsmas kontroli un Link Fault Pass-Through uzticamai datplūsmas piegādei. Atbilstoši IEEE 802.3at, tas piegādā līdz 30 W PD ierīcēm, vienlaikus saglabājot atpakaļsaderību ar 802.3af ierīcēm. Tā barošanas konstrukcija pieņem 12–48 V līdzstrāvu vai 24 V maiņstrāvu un ietver līdzstrāvas uz 52 V pastiprinātāju ērtai lietošanai ar parastajiem barošanas avotiem. Kompaktais IP30 kategorijas metāla korpuss atbalsta DIN-sliedes vai sienas montāžu un panes plašus temperatūras diapazonus rūpnieciskiem izvietojumiem.

Piemērots

• PoE tīklu paplašināšanai uz attālinātām vietām, izmantojot optisko šķiedru (piem., universitāšu pilsētiņas, pakalpojumu sniedzēju gredzenveida tīkli)
• PoE+ ierīču, piemēram, bezvadu piekļuves punktu, PTZ/IP kameru un VoIP tālruņu, barošanai
• Rūpnieciskām vai ārtelpu tuvumā esošām instalācijām, kur nepieciešama plaša temperatūras tolerance
• Skapju vai DIN-sliedes montāžai satiksmes kontroles, novērošanas vai rūpnīcu tīklos

Galvenās specifikācijas

• Modelis: PLANET IGTP-805AT
• PoE standarts: IEEE 802.3at PoE+ (līdz 30 W)
• Ethernet ports: 1 × 10/100/1000BASE-T (RJ-45)
• Optiskās šķiedras augšupsaite: SFP slots (1000BASE-X / atbalsta dažādus SFP moduļus)
• Maksimālais datu pārraides ātrums: līdz 1000 Mbps katram posmam (saglabā-un-pārsūta)
• Barošanas ieeja: 12–48 V līdzstrāva vai 24 V maiņstrāva (ar iekšējo pastiprinājumu līdz 52 V)
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: IP30 metāla korpuss; DIN-sliedes vai sienas montāža
• PoE budžets: 30 W

Kā lietot

Uzstādiet IGTP-805AT piemērotā skapī vai uz DIN sliedes un pievienojiet saderīgu SFP moduli SFP slotā atbilstoši nepieciešamajam optiskās šķiedras tipam un attālumam. Pievadiet ierīcei līdzstrāvas (12–48 V) vai 24 V maiņstrāvas barošanu, ievērojot nepieciešamo polaritāti un vadu pievienošanas praksi. Pievienojiet RJ-45 PoE portu PD ierīcei, izmantojot standarta Ethernet kabeli (Cat5e vai labāku). Ierīce darbojas kā spraudņa un darba multivides pārveidotājs un PoE inžektors; programmatūras konfigurācija nav nepieciešama. Izmantojiet DIP slēdzi, lai iespējotu vai atspējotu Link Fault Pass-Through vai plūsmas kontroles funkcijas atbilstoši sava tīkla vajadzībām.

Ieteikumi

Izmantojiet atbilstošus SFP moduļus, kas atbilst nepieciešamajam optiskās šķiedras tipam un attālumam (daudzmodu vai vienmoda), un pārliecinieties, ka Ethernet kabeļa garums starp IGTP-805AT un barojamo ierīci nepārsniedz 100 m. Kritiskām lietojumprogrammām nodrošiniet liekus barošanas avotus un uzstādiet ierīci vidē, kas atbilst norādītajam temperatūras diapazonam, lai uzturētu uzticamu PoE un datu piegādi.
