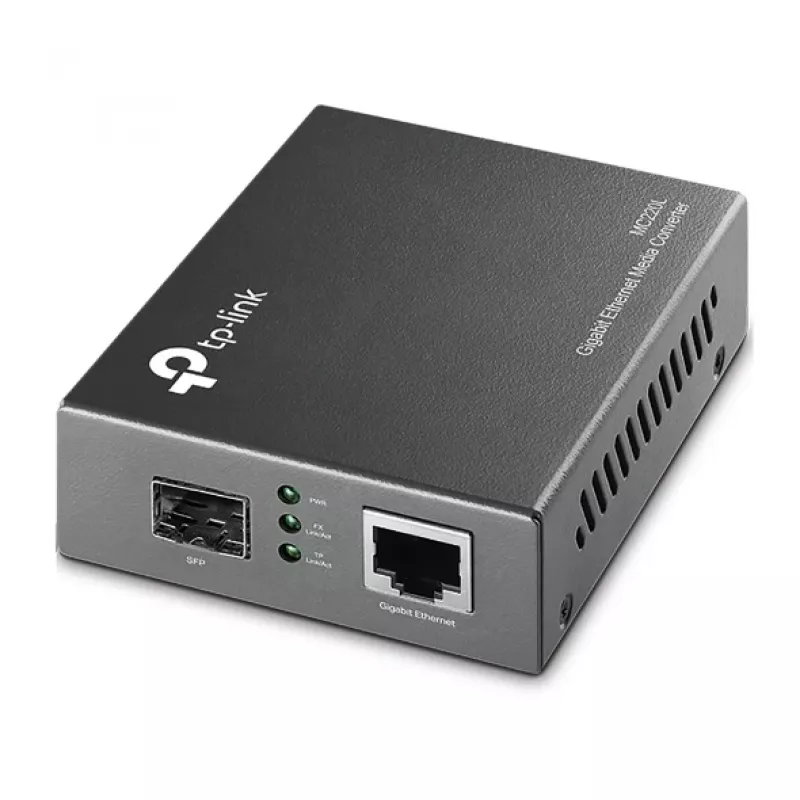

TP-Link Gigabit SFP multivides pārveidotājs MC220L, 1000 Mbit/s, daudzmodu, vienmoda

TP-LINK MC220L ir patstāvīgs multivides pārveidotājs, kas pārveido 1000BASE-SX/LX/LH optiskos signālus uz 1000BASE-T vara signāliem vai otrādi. Tas atbilst IEEE 802.3ab un IEEE 802.3z standartiem un izmanto SC tipa optisko savienotāju. Pārveidotājs atbalsta daudzmodu darbību pie 850 nm un vienmodu darbību pie 1310 nm, nodrošinot pilnu vadu ātruma pārsūtīšanu Gigabit Ethernet savienojumiem un piedāvājot paplašinātu optisko sasniedzamību.

Priekšrocības

MC220L nodrošina kompaktu risinājumu optisko un vara Gigabit tīklu savienošanai, neizmantojot šasiju. Tas atbalsta karsti nomaināmus FX moduļus, Auto MDI/MDI-X TX portā ērtai savienošanai ar dažādām ierīcēm, un priekšējā paneļa LED statusa uzraudzībai. Ierīce atbalsta daudzmodu optiskos attālumus līdz 0,55 km un vienmodu optiskos attālumus līdz 10 km.

Galvenās specifikācijas

• Standarti: IEEE 802.3ab (1000Base-T), IEEE 802.3z (1000Base-SX/LX/LH)
• Optiskais savienotājs: SC tips
• Optiskie viļņu garumi: 850 nm (daudzmodu), 1310 nm (vienmodu)
• Maksimālais daudzmodu attālums: 0,55 km
• Maksimālais vienmodu attālums: 10 km
• TX ports: 1000Base-T varš ar Auto MDI/MDI-X
• Formas faktors: patstāvīgs vai saderīgs ar TP-LINK 19" šasiju
• Priekšējais panelis: statusa LED

Lietošana

Uzstādiet MC220L kā patstāvīgu ierīci vai ieslidiniet to saderīgā TP-LINK 19" šasijā. Pievienojiet optisko kabeli SC optiskajam portam un vara Ethernet kabeli TX RJ45 portam. Pārliecinieties, ka optiskais tips atbilst moduļa konfigurācijai (daudzmodu 850 nm vai vienmodu 1310 nm). Ieslēdziet ierīci un pārbaudiet saiti/darbību, izmantojot priekšējā paneļa LED. Attiecībā uz karsti nomaināmiem FX moduļiem noņemiet vai ievietojiet moduļus tikai saskaņā ar ražotāja ieteikumiem un ievērojot pareizu zemējumu un ESD piesardzības pasākumus.

Ieteikumi

Izmantojiet atbilstošu optiskā kabeļa tipu un kvalitāti vajadzīgajam attālumam (daudzmodu līdz 0,55 km, vienmodu līdz 10 km). Pārbaudiet saderību ar pieslēgto tīkla aprīkojumu un ievērojiet ESD un uzstādīšanas vadlīnijas, rīkojoties ar karsti nomaināmiem moduļiem.
