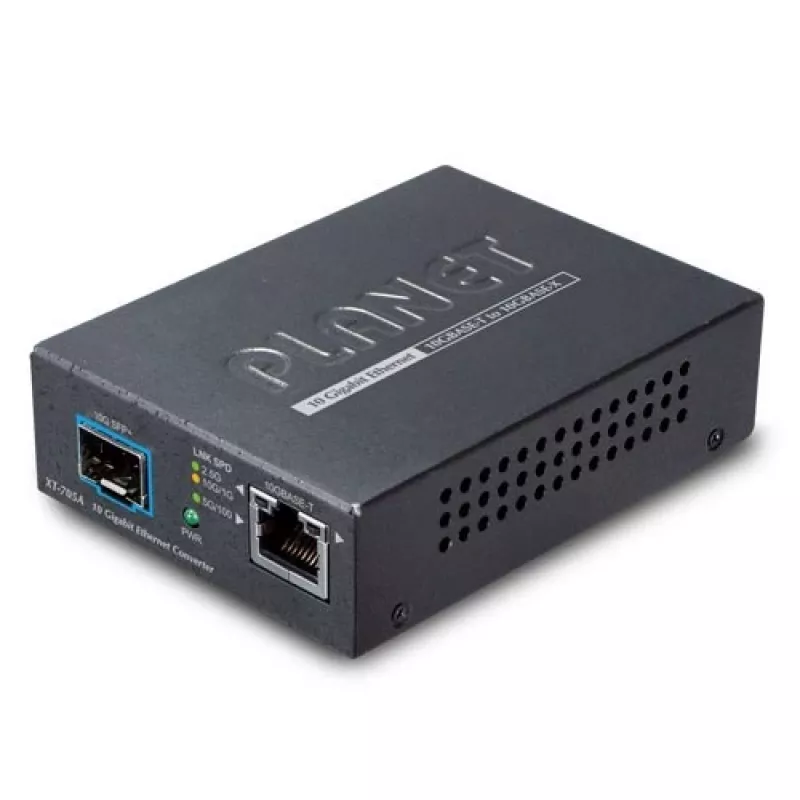

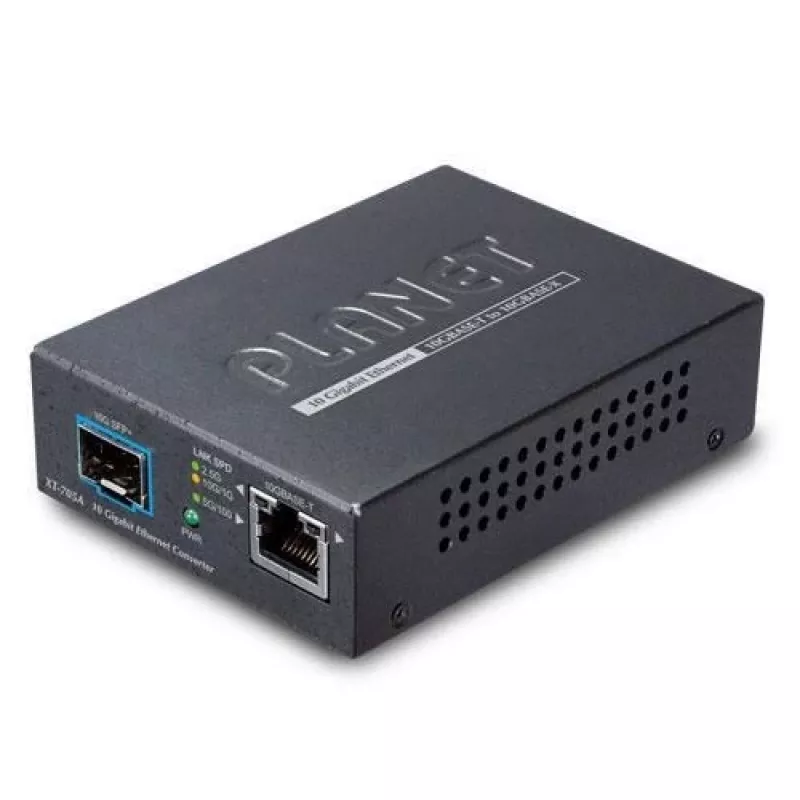

Tīkla multivides pārveidotājs PLANET XT-705A

PLANET XT-705A tīkla multivides pārveidotājs nodrošina elastīgu attāluma pagarināšanu starp vara un optiskajiem savienojumiem, apvienojot vienu 10G/5G/2.5G/1G/100BASE-T RJ-45 portu ar vienu 10GBASE-X SFP+ slotu. Tas ļauj pārveidot multividi no 10GBASE-T vara uz 10GBASE-SR/LR optiskajiem raiduztvērējiem (SFP+), lai pagarinātu savienojumus no daudzmodu īsa attāluma posmiem līdz 300 metriem līdz vienmoda liela attāluma posmiem līdz 60 kilometriem. Ierīce ir izstrādāta vidēm, kurās nepieciešama 10 Gigabitu Ethernet caurlaidspēja, piemēram, datu centriem, uzņēmumu mugurkaula tīkliem, universitātes pilsētiņu tīkliem un mobilo sakaru operatoru infrastruktūrai.

Priekšrocības

XT-705A nodrošina vadu ātruma pakešu pārsūtīšanu ar 20 Gbps iekšējo struktūru un atbalsta 16K liela izmēra kadrus, nodrošinot augstu datu caurlaidspēju un minimālu pakešu zudumu. Tajā iekļauta Ethernet ESD aizsardzība (kontakta ±6 kV, gaisa ±8 kV) un ±4 kV pārsprieguma imunitāte uzlabotai stabilitātei. Energoefektīvas mikroshēmas dizains nodrošina zemu patēriņu (aptuveni 3,75 W pilnā darbībā). Ierīce var darboties atsevišķi vai tikt ievietota PLANET MC-700/MC-1500 multivides pārveidotāju šasijā centralizētai barošanai un montāžai statīvā/sliedē vai pie sienas.

Piemērots

• 10 Gigabitu Ethernet posmu pagarināšanai starp slēdžiem, serveriem un komutācijas paneļiem
• Datu centru starpsavienojumiem un mākoņdatošanas vidēm
• Uzņēmumu mugurkaula un universitātes pilsētiņu tīklu augšupsaitēm
• Mobilo sakaru operatoru un pakalpojumu sniedzēju optisko šķiedru izvēršanai

Galvenās specifikācijas

• Modelis: PLANET XT-705A
• Porti: 1 × 10G/5G/2.5G/1G/100BASE-T RJ-45, 1 × 10GBASE-X SFP+
• Atbalstītie SFP+ moduļi: 10GBASE-SR (daudzmodu) un 10GBASE-LR (vienmoda)
• Maksimālais pārraides ātrums: 10 000 Mbit/s
• Attālums: līdz 300 m (daudzmodu), līdz 10/40/60 km (vienmoda atkarībā no raiduztvērēja)
• Iekšējā struktūra: 20 Gbps; lielizmēra kadrs: 16K
• ESD/pārsprieguma aizsardzība: kontakta ±6 kV, gaisa ±8 kV, pārsprieguma ±4 kV
• Jaudas patēriņš: apm. 3,75 W
• Svars: 0,18 kg

Kā lietot

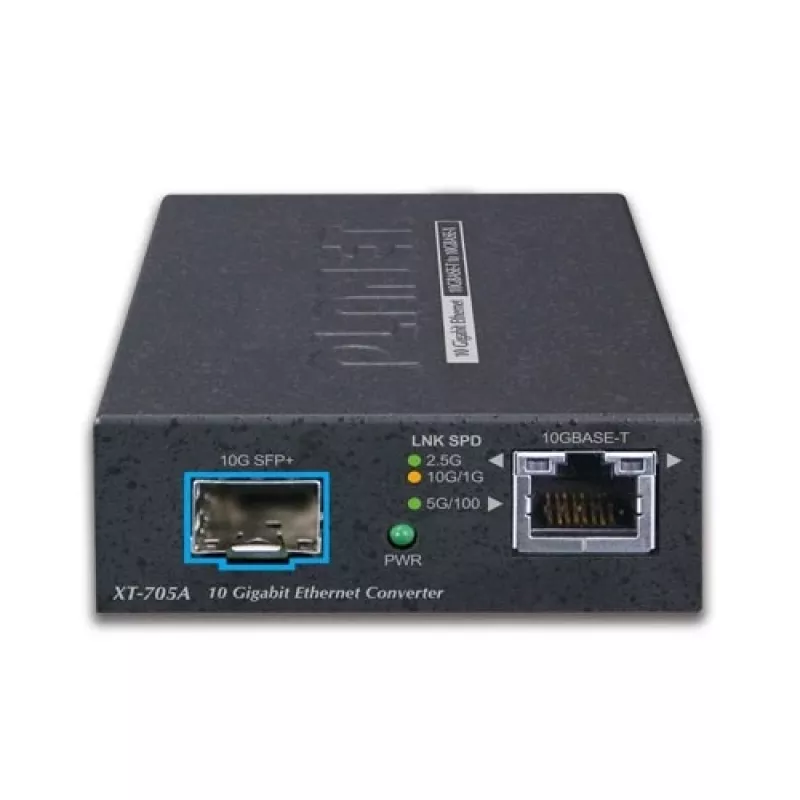

Ievietojiet saderīgu 10G SFP+ raiduztvērēju (SR vai LR) SFP+ slotā un pievienojiet optiskās šķiedras kabeli attālajai optiskās šķiedras ierīcei. Pievienojiet vara RJ-45 portu slēdzim, serverim vai komutācijas panelim, kas atbalsta nepieciešamo Ethernet ātrumu; ports atbalsta automātisko sarunāšanos starp 10G/5G/2.5G/1G/100BASE-T. Ja vēlaties, bīdiet XT-705A PLANET MC-700 vai MC-1500 šasijā, lai nodrošinātu centralizētu līdzstrāvas barošanu un organizētu montāžu. Ieslēdziet ierīci un pārbaudiet savienojuma/aktivitātes LED indikatorus un tīkla savienojamību. Liela attāluma posmiem izvēlieties vienmodu raiduztvērējus, bet īsa attāluma savienojumiem – daudzmodu.

Ieteikumi

Uzticamiem liela attāluma posmiem izmantojiet sertificētus 10GBASE-LR vienmoda SFP+ raiduztvērējus un atbilstošu vienmoda optisko šķiedru (ar pareizo savienotāja veidu). Īsa attāluma savienojumiem līdz 300 m izmantojiet 10GBASE-SR raiduztvērējus ar OM3/OM4 daudzmodu optisko šķiedru. Izvēršot vairākus pārveidotājus, apsveriet iespēju izmantot PLANET multivides pārveidotāju šasiju centralizētai barošanai un vienkāršākai kabeļu pārvaldībai.
