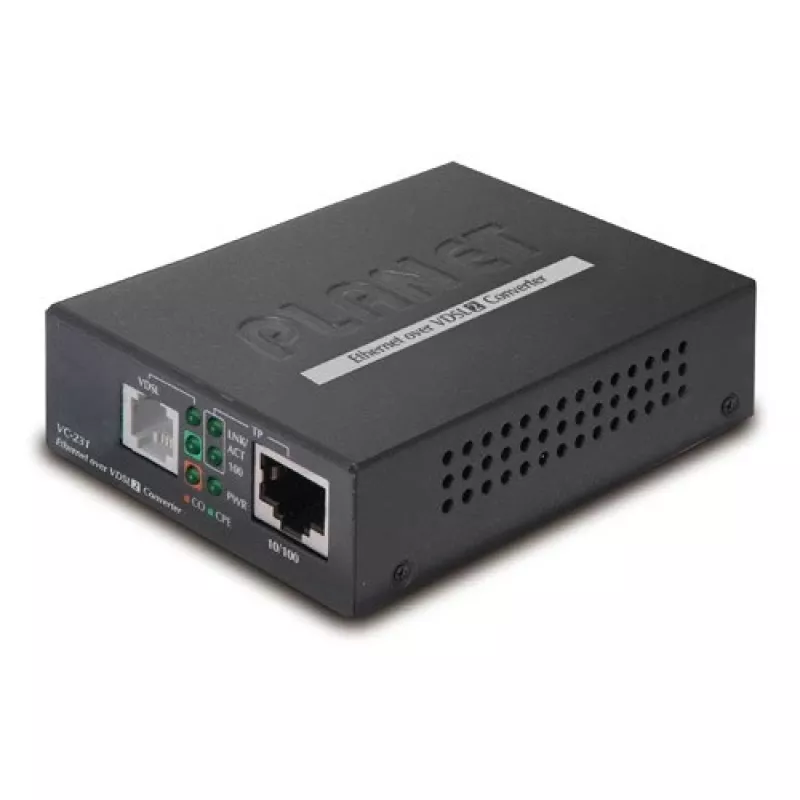

Tīkla datu pārveidotājs PLANET VC-231

PLANET VC-231 ir Ethernet-over-VDSL2 pārveidotājs, kas nodrošina augstas veiktspējas Ethernet savienojumu, izmantojot esošās vara telefona līnijas. Ierīce atbalsta VDSL2 tehnoloģiju, un tā nodrošina simetrisku datu pārraides ātrumu līdz 100/100 Mbps attālumā līdz 300 m un līdz 50/2 Mbps attālumiem līdz 1,4 km. VC-231 ir aprīkots ar vienu RJ-45 Ethernet pieslēgvietu un vienu RJ-11 VDSL2 telefona ligzdu, un to var izmantot kā Ethernet paplašinātāju bez atkārtotas vadu ievilkšanas.

Priekšrocības

VC-231 realizē VDSL2, izmantojot pašreizējos telefona vara vadiem, izmantojot komplektā iekļauto POTS sadalītāju, kas ļauj vienlaikus pārraidīt balss un datu signālus bez kabeļu nomaiņas. Tas atbalsta gan CPE, gan CO darbības režīmus, kurus izvēlas ar DIP slēdzi, nodrošinot elastīgu tīkla izvietojumu. Priekšējā paneļa diagnostikas gaismas diodes sniedz skaidru statusu katram portam un visai ierīcei, un plug-and-play dizains nodrošina saderību ar standarta tīkla protokoliem.

Tehniskie parametri

• VDSL2 datu pārraides ātrums: līdz 100/100 Mbps simetrisks attālumā līdz 300 m
• Veiktspēja lielos attālumos: līdz 50/2 Mbps 1,4 km attālumā
• Saskarnes: 1 × RJ-45 Ethernet pieslēgvieta, 1 × RJ-11 VDSL2 telefona ligzda
• Darbības režīmi: CPE un CO (izvēlas ar DIP slēdzi)
• Ietver POTS sadalītāju balss/datu koplietošanai vienā vara līnijā
• Gaismas diožu indikatori porta un sistēmas diagnostikai

Kā lietot

Pievienojiet VC-231 RJ-11 VDSL2 ligzdu esošajai telefona līnijai un pievienojiet RJ-45 Ethernet pieslēgvietu vietējai tīkla ierīcei (maršrutētājam, slēdzim vai datoram). Uzstādiet piegādāto POTS sadalītāju telefona kontaktligzdā, lai atdalītu balss un VDSL2 signālus, ja nepieciešams saglabāt telefona pakalpojumu. Iestatiet ierīci CPE režīmā abonenta galā un CO režīmā centrālajā galā, izmantojot iebūvēto DIP slēdzi; CPE ierīce un CO ierīce veido punktu-punkts savienojumu.

Ieteikumi

Lai iegūtu labāko veiktspēju, izmantojiet VC-231 noteiktajos attāluma diapazonos: profilu 30a (īsam attālumam) maksimālam simetriskam vadu ātrumam līdz 100/100 Mbps un profilu 17a tālas distances savienojumiem. Pārbaudiet līnijas kvalitāti un samaziniet tiltveida atzarojumus vai sliktus vara apstākļus, lai sasniegtu optimālu caurlaidību. Izmantojiet vienu VC-231 CPE režīmā, pārī ar otru CO režīmā punktu-punkts izvietojumam.
