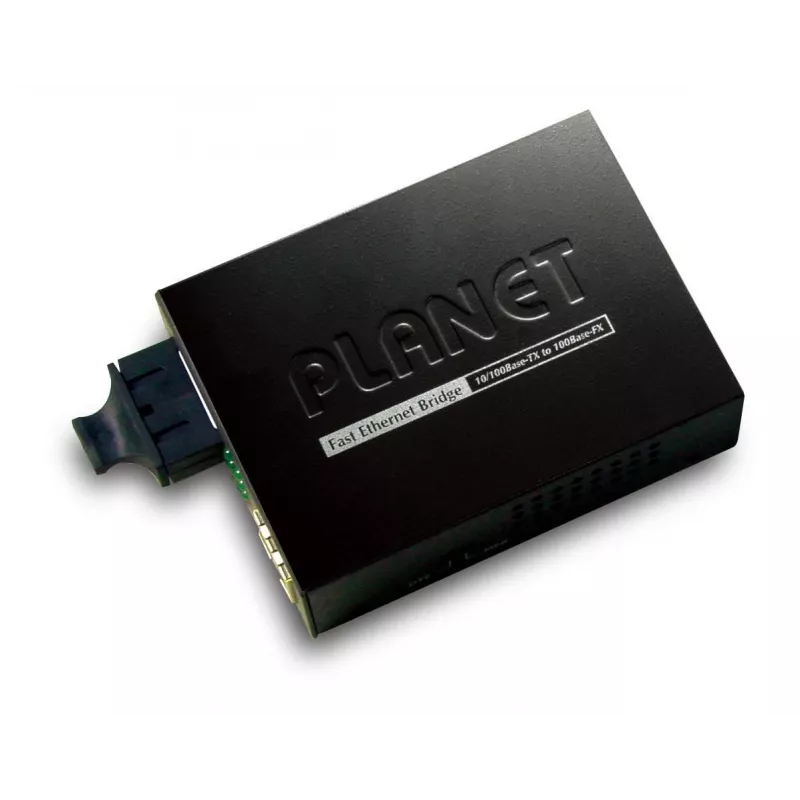

Tīkla mediju pārveidotājs PLANET FT-802

PLANET FT-802 ir tīkla mediju pārveidotājs, kas savieno 100BASE-FX optiskās šķiedras saites ar 10/100BASE-TX ekranēta vītā pāra (STP) vara pieslēgvietām. Tas darbojas 1310 nm viļņa garumā, atbalsta daudzmodu un vienmoda optiskās šķiedras opcijas un nodrošina līdz 2000 m optiskās šķiedras sasniedzamību norādītajam modelim. FT-802 atbalsta gan pusduplekso, gan pilnduplekso darbību un automātiski pielāgojas augstākajai veiktspējas režīmam, ko atbalsta pievienotā STP ierīce. Ierīce ir ievietota izturīgā metāla korpusā un ir paredzēta uzticamai 100 Mbit/s Fast Ethernet pārveidei.

Priekšrocības

FT-802 nodrošina vienkāršu optiskās šķiedras–vara pārveidi ar automātisku dupleksā režīma un ātruma pielāgošanu, ļaujot sasniegt līdz 200 Mbps efektīvo joslas platumu, kad abi gali darbojas pilndupleksā režīmā. Tas ietver Link Fault Passthrough (LFP) funkcionalitāti (LLCF/LLR), lai nekavējoties norādītu uz saites kļūmēm, un DIP slēdzi, lai iespējotu vai atspējotu LFP funkciju. Tā viena optiskās šķiedras pieslēgvieta (SC savienotājs) un kompaktais metāla korpuss padara to piemērotu uzstādīšanai dažādās tīkla vidēs, kur svarīga ir telpa un uzticamība.

Piemērots

• Ethernet saišu pagarināšanai starp ēkām vai stāviem līdz 2000 m pa optisko šķiedru
• Optiskās šķiedras mugurkaula savienošanai ar vara slēdžiem, darbstacijām vai centrmezgliem
• Mazo biroju un rūpniecisko tīklu vajadzībām, kur nepieciešama uzticama Fast Ethernet pārveide

Galvenās specifikācijas

• Modelis: PLANET FT-802
• Datu pārraides ātrums: 100 Mbit/s (atbalsta 10/100 automātisko saskaņošanu)
• Optiskās šķiedras saskarne: 100BASE-FX, SC savienotājs, 1310 nm
• Vara saskarne: 10/100BASE-TX, STP (RJ-45), 1 pieslēgvieta
• Maksimālais optiskās šķiedras attālums: līdz 2000 m (daudzmodu šim modelim)
• Dupleksie režīmi: pusdupleksais un pilndupleksais, automātiskā pielāgošana; manuāla ignorēšana ar slēdzi
• LFP: LLCF/LLR atbalsts, DIP slēdzis iespējošanai/atspējošanai
• Korpuss: metāls; krāsa: melna
• Sertifikāti: FCC Class A, CE Class A
• Svars: 0,2 kg

Kā lietot

Uzstādiet FT-802 stabilā vidē un pievienojiet optiskās šķiedras kabeli ar SC savienotāju optiskās šķiedras pieslēgvietai un STP (ekranēto RJ-45) kabeli vara pieslēgvietai. Pārveidotājs automātiski saskaņos ātrumu un duplekso režīmu ar pievienoto vara ierīci. Ja tīklam nepieciešama manuāla dupleksā režīma kontrole optiskās šķiedras saskarnē, izmantojiet ignorēšanas DIP slēdzi, lai iestatītu pusduplekso vai pilnduplekso režīmu. Izmantojiet DIP slēdzi, lai iespējotu vai atspējotu LFP funkciju atbilstoši savām uzraudzības vajadzībām.

Ieteikumi

Lai nodrošinātu uzticamu darbību, saskaņojiet optiskās šķiedras tipu (daudzmodu vai vienmoda) un savienotāja tipu abos galos, uzturiet tīrus optiskās šķiedras savienotājus un novietojiet pārveidotāju vēdināmā vietā tā darba temperatūras diapazonā. Iespējojiet LFP, ja nepieciešams tūlītējs paziņojums par saites kļūmēm; atspējojiet to, ja jūsu tīkla iekārta kļūdu ziņošanu pārvalda citādi.
