Tīkla datu nesēju pārveidotājs PLANET GTP-805A 1000 Mbit/s, 1000Base-T uz 1000Base-X, SFP, PoE budžets 30 W

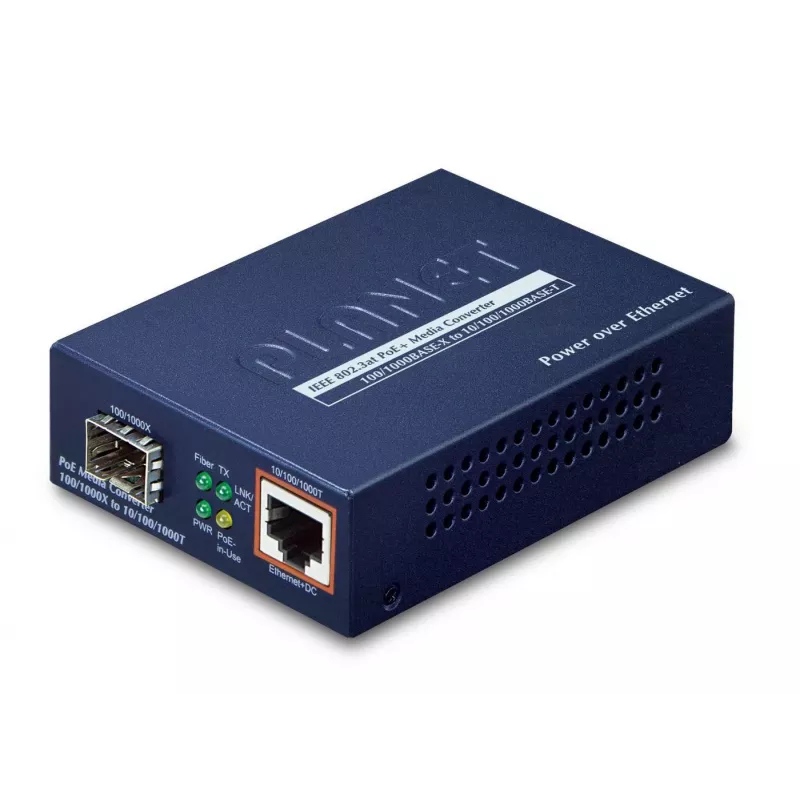

PLANET GTP-805A ir vienporta gigabitu datu nesēju pārveidotājs, kas pārveido 1000Base-T vara Ethernet par 1000Base-X optisko šķiedru, izmantojot SFP moduli. Tas atbalsta vadu Ethernet ātrumu līdz 1000 Mbit/s un nodrošina līdz 30 W PoE jaudu caur RJ-45 portu. Ievietots metāla korpusā ar vienu RJ-45 portu un vienu SFP slotu, GTP-805A ir paredzēts tīkla pārklājuma paplašināšanai un ierīču barošanai vietās, kur nav pieejamas maiņstrāvas rozetes.

Priekšrocības

GTP-805A apvieno datu pārveidi un PoE jaudas piegādi kompaktā vienībā, ļaujot optisko šķiedru saitēm piegādāt strāvu un datus attālinātām ierīcēm. Tas atbalsta IEEE 802.3at (PoE+) ar atpakaļsaderību ar IEEE 802.3af, nodrošina līdz 30 W PoE izeju un uztur gigabitu caurlaidspēju pa optisko šķiedru. Iebūvētas funkcijas, piemēram, Link Fault Pass-Through (LFP) izvēle, plūsmas vadība un LED indikatori, vienkāršo pārraudzību un kļūdu noteikšanu. Uzticams metāla korpuss nodrošina izturību uzstādīšanai vadu skapjos un iekārtu telpās.

Piemērots

• Vara Ethernet segmentu savienošanai ar optiskās šķiedras mugurkaulu, izmantojot SFP moduli
• Attālinātu tīkla ierīču barošanai, kurām nepieciešama lielāka PoE jauda (līdz 30 W), piemēram, PTZ kamerām un augstākas jaudas bezvadu piekļuves punktiem
• CCTV, universitātes pilsētiņu un ISP piekļuves tīkliem, kur nepieciešams optiskās šķiedras attālums un PoE

Kad tas var nebūt piemērots

Šis pārveidotājs nodrošina vienu barotu RJ-45 portu un vienu SFP optiskās šķiedras interfeisu, tāpēc tas nav piemērots, ja nepieciešami vairāki baroti porti vai plaša lokāla komutācija. Tas arī paļaujas uz atbilstošu SFP moduli, lai sasniegtu nepieciešamo optiskās šķiedras veidu un attālumu; bez saderīga SFP vēlamās optiskās šķiedras saites īpašības netiks izpildītas.

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1000 Mbit/s
• Ethernet LAN porti (RJ-45): 1
• Optiskās šķiedras interfeiss: 1 SFP slots (1000Base-X)
• PoE jaudas izeja: līdz 30 W uz RJ-45 porta (IEEE 802.3at, atpakaļsaderīgs ar IEEE 802.3af)
• Attālinātās barošanas attālums pa Ethernet kabeli: līdz 100 m
• Ieejas strāva: DC 52 V strāvas ieejas ligzda
• Kadra izmēra atbalsts: līdz 9K baitiem (Jumbo kadri)
• Plūsmas vadība: IEEE 802.3x (pilns duplekss)
• Korpuss: metāla korpuss
• LED indikatori: strāva, PoE lietošanā, optiskās šķiedras LNK/ACT, TP LNK/ACT
• Produkta krāsa: zila

Kā lietot

Ievietojiet saderīgu SFP moduli SFP slotā un pievienojiet optiskās šķiedras saiti attālinātajam optiskās šķiedras segmentam. Pievienojiet vara Ethernet ierīci RJ-45 portam, izmantojot Cat5/5e/6 kabeli. Pievadiet DC 52 V pārveidotāja strāvas ieejai; ierīce piegādās PoE strāvu un datus pa RJ-45 kabeli līdz 100 m. Konfigurējiet attālināto ierīci pēc nepieciešamības; izmantojiet DIP slēdzi, lai iespējotu vai atspējotu Link Fault Pass-Through (LFP) režīmu, un pārraugiet LED, lai redzētu saites un PoE statusu.

Kas jāapsver pirms iegādes

• Nepieciešamais optiskās šķiedras veids un attālums — izvēlieties saderīgu SFP moduli (vienmoda vai daudzmodu), lai sasniegtu saites attālumu
• Barojamās ierīces jaudas prasības — pārliecinieties, ka ierīce patērē ne vairāk kā 30 W caur PoE
• Vienporta dizains — pārbaudiet, vai viens barots ports un viens optiskās šķiedras interfeiss atbilst jūsu tīkla topoloģijas vajadzībām
• Barošanas spriegums — apstipriniet DC 52 V strāvas avota pieejamību pārveidotājam

Ieteikumi

Izmantojiet kvalitatīvus Cat5e/6 kabeļus RJ-45 segmentam, izvēlieties SFP moduli, kas novērtēts nepieciešamajam attālumam un optiskās šķiedras veidam, un novietojiet GTP-805A ventilējamā vietā. Pārraugiet LED un iespējojiet LFP, ja nepieciešama saites kļūmes izplatīšana starp optiskās šķiedras un vara segmentiem.
