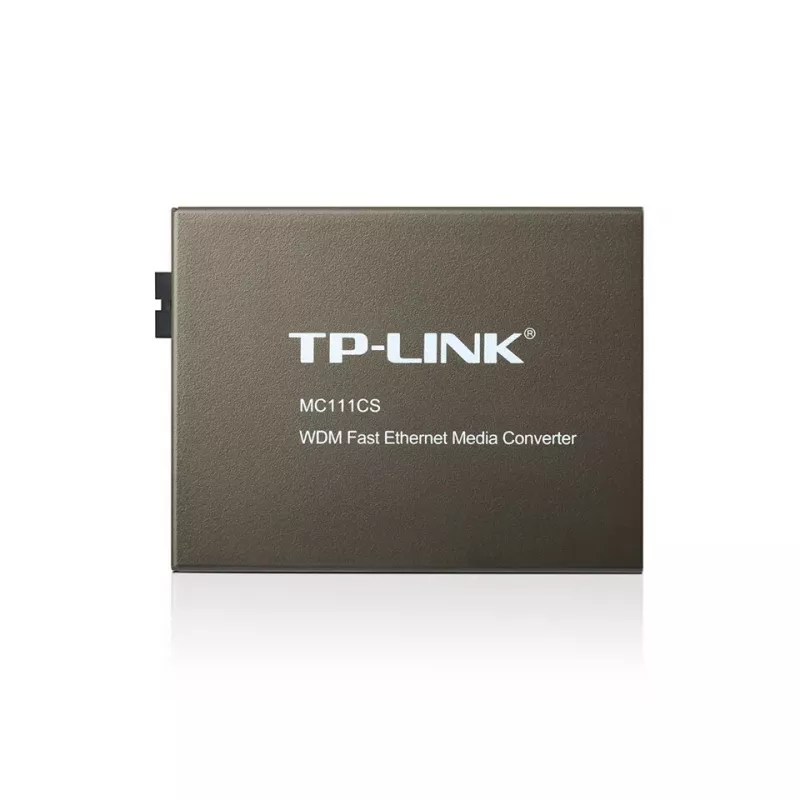

Mediju pārveidotājs TP-Link MC111CS 10/100Mbps

TP-Link MC111CS ir WDM mediju pārveidotājs, kas pārveido starp 100BASE-FX vienmoda šķiedru un 100BASE-TX vara Ethernet. Atbilst IEEE 802.3u standartiem, izmanto SC savienotāju un atbalsta garo viļņu (LX) lāzera darbību 1550 nm pārraidei un 1310 nm uztveršanai, nodrošinot vienas šķiedras pārraides/uztveršanas saiti un samazinot kabeļu prasības. Ierīce atbalsta pilna ātruma pārsūtīšanu 10/100 Mbps Ethernet un var darboties ar vienmoda šķiedras attālumiem līdz 20 km. Ierīcei ir priekšējā paneļa LED indikatori barošanai un savienojuma/aktivitātes statusam, un to var izmantot kā atsevišķu ierīci vai uzstādīt TP-LINK 19" šasijā.

Priekšrocības

MC111CS samazina šķiedras kabeļu izmantošanu, izmantojot WDM, lai pārraidītu un uztvertu uz vienas vienmoda šķiedras, samazinot uzstādīšanas izmaksas. Tas atbilst IEEE 802.3u standartam uzticamai 10/100Base-TX un 100Base-FX savienošanai un nodrošina automātisku MDI/MDI-X un automātisku sarunu TX portā, lai vienkāršotu savienojumu ar Ethernet ierīcēm. Neliels enerģijas patēriņš un LED indikatori ļauj viegli uzraudzīt statusu.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Ethernet tīklu paplašināšana pa vienmoda šķiedras saitēm līdz 20 km
• Attālu tīkla segmentu savienošana, ja šķiedras kabeļu izmaksas vai ceļš ir ierobežots
• Šķiedru saišu integrēšana ar esošo 10/100Base-TX vara aprīkojumu
• Atsevišķa mediju pārveidošana vai uzstādīšana TP-LINK 19" šasijā

Galvenās specifikācijas

• Modelis: TP-Link MC111CS (MPN: MC111CS, EAN: 6935364030414)
• Standarti: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Šķiedras tips: Vienmoda, SC savienotājs
• Viļņa garums: Tx 1550 nm / Rx 1310 nm (WDM)
• Maksimālais pārraides attālums: līdz 20 000 m (20 km)
• Ethernet porti: 1 × RJ-45 (10/100 Mbps) ar Auto MDI/MDI-X, automātisku sarunu
• Maksimālais datu pārraides ātrums (ierīces specifikācija): norādīts līdz 1000 Mbit/s
• Enerģijas patēriņš: maks. 1,23 W

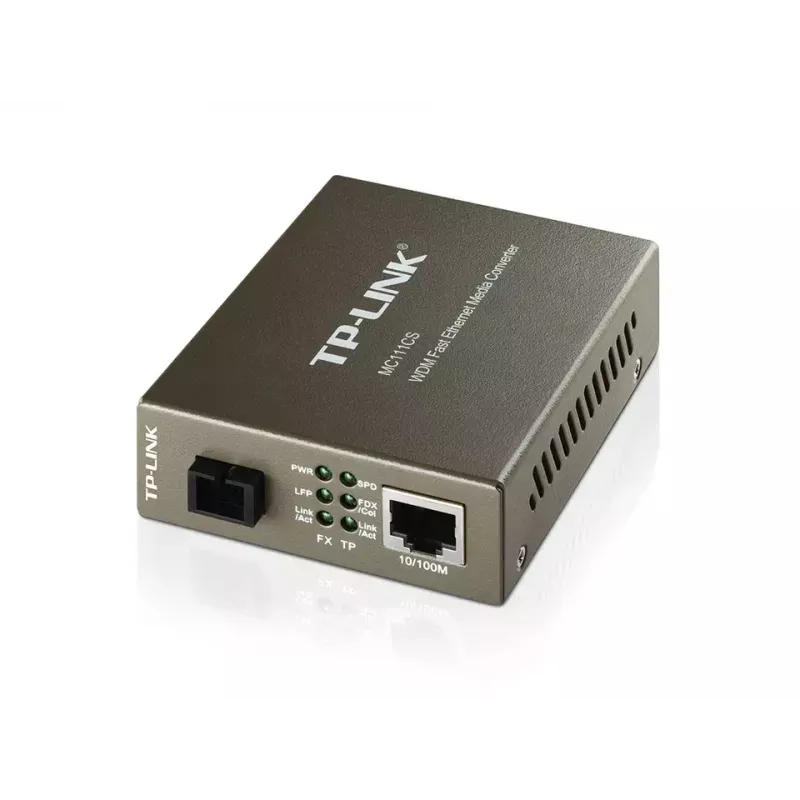

• Indikatori: priekšējā paneļa LED indikatori barošanai un savienojuma/aktivitātei
• Sertifikācijas: FCC, CE

Kā lietot

Uzstādiet MC111CS kā atsevišķu ierīci vai ievietojiet to saderīgā TP-LINK 19" šasijā. Pievienojiet RJ-45 TX portu savam slēdžam vai maršrutētājam; TX ports atbalsta automātisku MDI/MDI-X un automātisku sarunu. Izmantojiet vienmoda SC šķiedras kabeli, lai savienotu šķiedras portu ar attālo pārveidotāju, pārliecinoties, ka attālā ierīce ir konfigurēta ar pretējiem viļņu garumiem (tai jāpārraida 1310 nm un jāuztver 1550 nm). Pieslēdziet ierīci barošanai un pārbaudiet savienojuma/aktivitātes LED indikatorus, lai apstiprinātu veiksmīgu savienojumu.

Ieteikumi

Izmantojiet vienmoda SC šķiedru ar pareizu termināciju un ievērojiet standarta šķiedras uzstādīšanas praksi. Pārbaudiet viļņu garumu pāri ar attālo mediju pārveidotāju (MC111CS pārraida 1550 nm un sagaida, ka attālais gals pārraida 1310 nm). Attālumiem tuvu 20 km apstipriniet saites budžetu un konsultējieties ar TP-LINK dokumentāciju par šasijas barošanas iespējām, ja integrējat vairākus moduļus.
