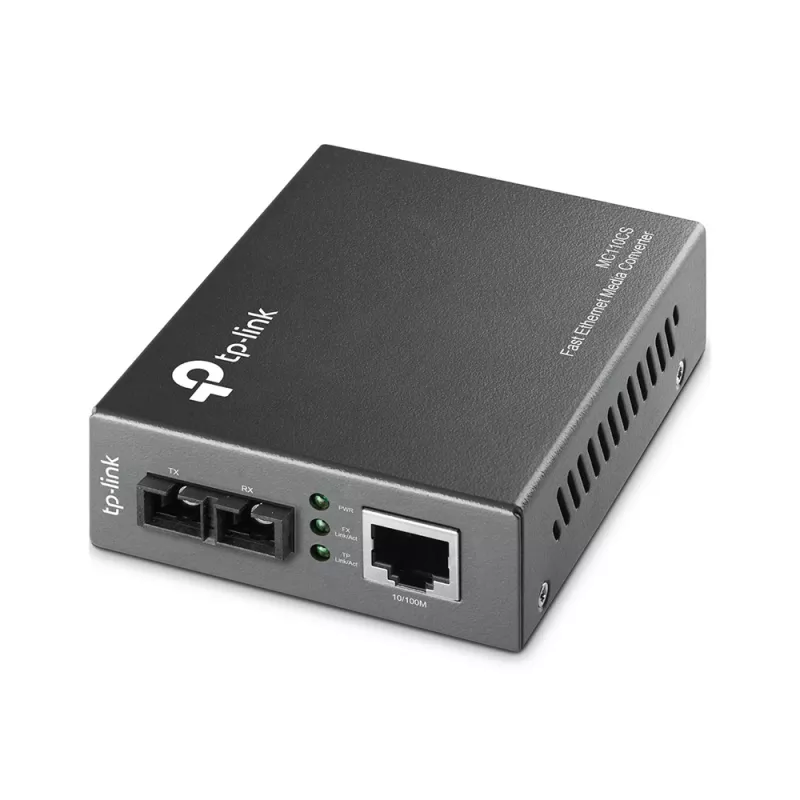

Mediju pārveidotājs TP-Link MC110CS 10/100Mbps, 1000 Mbit/s, SC savienotājs

TP-Link MC110CS ir vienmoda mediju pārveidotājs, kas pārveido savienojumus starp 100BASE-FX optisko šķiedru un 100BASE-TX vara vadu. Atbilst IEEE 802.3u standartiem un ir aprīkots ar SC tipa optiskās šķiedras savienotāju, iekārta darbojas pie 1310 nm viļņa garuma un atbalsta liela attāluma pārraidi pa vienmoda optisko šķiedru līdz pat 20 kilometriem. Ierīci var izmantot kā atsevišķu pārveidotāju vai uzstādīt saderīgā 19" TP-Link šasijā, un tajā ir priekšējā paneļa gaismas diodes statusa norādīšanai.

Priekšrocības

MC110CS nodrošina vadu ātruma pārsūtīšanu 100 Mbps Ethernet tīklam pa optisko šķiedru, izmantojot LX garo viļņu lāzera optiku, un atbalsta auto MDI/MDI-X un automātisko saskaņošanu TX (RJ-45) portā. Tā viens SC optiskās šķiedras ports un viens RJ-45 vara ports padara uzstādīšanu vienkāršu, savukārt gaismas diodes barošanai un saitei/ātrumam vienkāršo uzraudzību. Zems enerģijas patēriņš un iespēja darboties atsevišķi vai TP-Link šasijā palielina izvietošanas elastību.

Piemērots

• 100 Mbps Ethernet tīklu paplašināšanai pa vienmoda optiskās šķiedras saitēm līdz 20 km
• Optiskās šķiedras maģistrāles savienošanai ar vara komutatoriem vai maršrutētājiem
• Mazām instalācijām, kurām nepieciešams atsevišķs mediju pārveidotājs vai integrācija 19" šasijā

Galvenās specifikācijas

• Standarti: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Optiskās šķiedras tips: Vienmoda
• Optiskās šķiedras savienotājs: SC
• Viļņa garums: 1310 nm
• Maksimālais optiskās šķiedras attālums: 20 000 m
• Porti: 1 x RJ-45 (TX), 1 x SC optiskā šķiedra
• Atbalstītais ātrums: 10/100 Mbps (vadu ātruma pārsūtīšana 100 Mbps)
• Enerģijas patēriņš: apm. 1,52 W
• Krāsa: Melna

Kā lietot

Pievienojiet vienmoda SC optiskās šķiedras kabeli SC portam un vara Ethernet kabeli RJ-45 portam. Ja izmanto atsevišķi, barojiet ierīci no tās ārējā adaptera (ievērojiet ražotāja barošanas specifikācijas). Ja uzstādīts TP-Link 19" šasijā, ievietojiet moduli šasijas slotā un nodrošiniet šasijas barošanu. Ierīce automātiski saskaņo duplekso režīmu un šķērssavienojumu (auto MDI/MDI-X) TX portā; pārraugiet priekšējā paneļa gaismas diodes, lai apstiprinātu barošanas un saites statusu.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru ar SC savienotājiem un nodrošiniet pareizu šķiedras polaritāti, pievienojot saites. Uzticamām liela attāluma saitēm līdz 20 km izmantojiet atbilstošu vienmoda optisko šķiedru un pirms savienošanas notīriet savienotājus. Novietojiet pārveidotāju ventilējamā vietā un izvairieties no pārmērīgas putekļu vai mitruma iedarbības.
