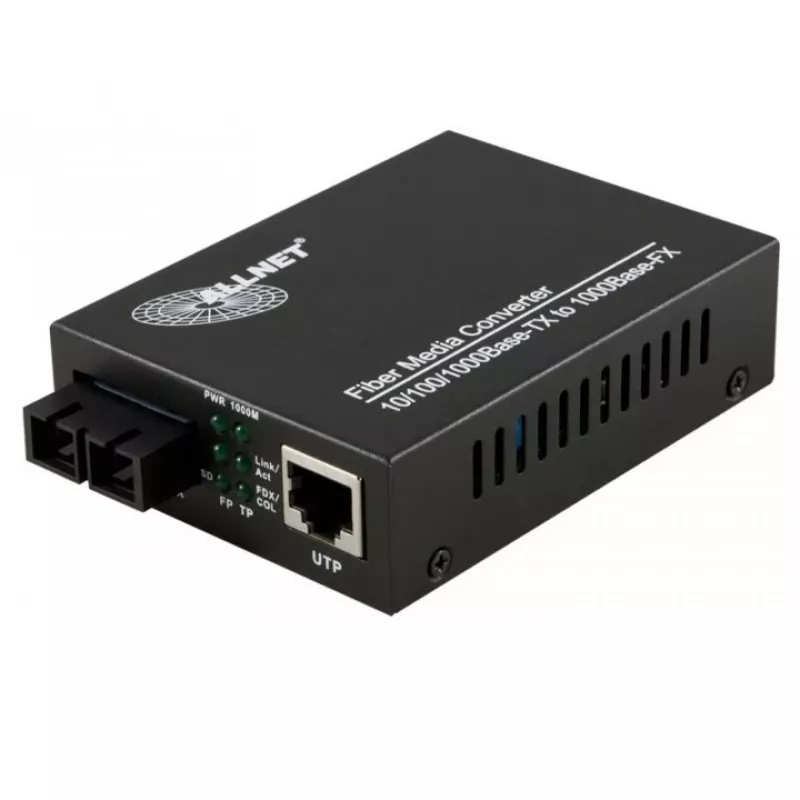

Tīkla mediju pārveidotājs ALLNET ALL-MC105G-SC-SM

ALLNET ALL-MC105G-SC-SM ir Gigabitu Ethernet tīkla mediju pārveidotājs, kas paredzēts vara un vienmoda šķiedru savienojumu pārklāšanai. Atbalstot līdz 1000 Mbit/s, tam ir viens RJ-45 Ethernet ports un viens SC vienmoda šķiedras ports, kas nodrošina pārraidi līdz 20 000 metriem. Ierīce atbilst IEEE tīkla standartiem, ietver LED indikatorus savienojuma un barošanas statusam, un tai ir kompakts melns korpuss ar zemu enerģijas patēriņu 3 W, kas piemērots telpas taupošai izvietošanai.

Priekšrocības

Šis mediju pārveidotājs nodrošina netraucētu vara tīkla ierīču integrāciju ar vienmoda šķiedru infrastruktūru, paplašinot tīkla darbības rādiusu, neaizstājot esošo aprīkojumu. Tā Gigabitu Ethernet atbalsts saglabā augstu joslas platumu datu ietilpīgām lietojumprogrammām, savukārt automātiskā sarunu vešana 10/100/1000 Mbps nodrošina saderību ar dažādām ierīcēm. SC šķiedras savienotājs un vienmoda iespējas nodrošina stabilus tālsatiksmes savienojumus, un redzamie LED indikatori atvieglo pamata diagnostiku un statusa pārbaudi. Kompaktais, vieglais dizains samazina nepieciešamo vietu plauktā vai skapī un samazina darbības enerģijas patēriņu.

Piemērots

• LAN savienojumu paplašināšanai starp ēkām vai universitātes pilsētiņā, izmantojot vienmoda šķiedru
• Slēdžu, maršrutētāju vai serveru pieslēgšanai šķiedru mugurkaulam
• Maziem un vidējiem biroja vai rūpnieciskiem tīkla segmentiem, kur nepieciešami tālsatiksmes savienojumi
• Vidēm, kur priekšroka tiek dota kompaktam, mazjaudas mediju pārveidotājam

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1000 Mbit/s (Gigabitu Ethernet)
• Ethernet LAN (RJ-45) porti: 1
• Šķiedras portu skaits: 1 (vienmoda)
• Atbalstītie Ethernet LAN datu pārraides ātrumi: 1000, 100, 10 Mbps
• Šķiedras optikas savienotāja tips: SC
• Maksimālais pārraides attālums pa vienmoda šķiedru: līdz 20 000 m
• Enerģijas patēriņš: 3 W
• Produkta krāsa: Melna
• Svars: 0,23 kg

Kā lietot

Uzstādiet ALLNET ALL-MC105G-SC-SM uz stabilas virsmas vai piemērotā korpusā netālu no ierīcēm, kuras jāsavieno. Pievienojiet vara tīkla ierīci RJ-45 portam un pievienojiet vienmoda SC šķiedras kabeli šķiedras portam, nodrošinot pareizu polaritāti un tīras šķiedras gala virsmas. Pieslēdziet pārveidotājam barošanu un uzraugiet LED indikatorus, lai pārliecinātos par barošanas un savienojuma statusu. Ierīce atbalsta automātisku sarunu vešanu Ethernet ātrumam un dupleksajam režīmam; pamata darbībai nav nepieciešama papildu konfigurācija. Integrācijai pārvaldītos tīklos pārbaudiet savienojuma iestatījumus pievienotajos slēdžos vai maršrutētājos, lai tie atbilstu nepieciešamajiem ātrumiem un dupleksajiem režīmiem.

Ieteikumi

Pārliecinieties, ka šķiedras savienotāji ir tīri un aizsargāti uzstādīšanas laikā, lai saglabātu signāla kvalitāti; izvietojiet un nostipriniet šķiedras kabeļus, lai izvairītos no asiem līkumiem. Novietojiet pārveidotāju ventilējamā, sausā vietā tā darba temperatūras diapazonā un pārliecinieties, ka pievienotais aprīkojums atbalsta vēlamos Ethernet datu pārraides ātrumus. Tālsatiksmes savienojumiem izmantojiet sertificētu vienmoda šķiedru un pēc uzstādīšanas veiciet savienojuma pārbaudi ar atbilstošiem testēšanas instrumentiem.
