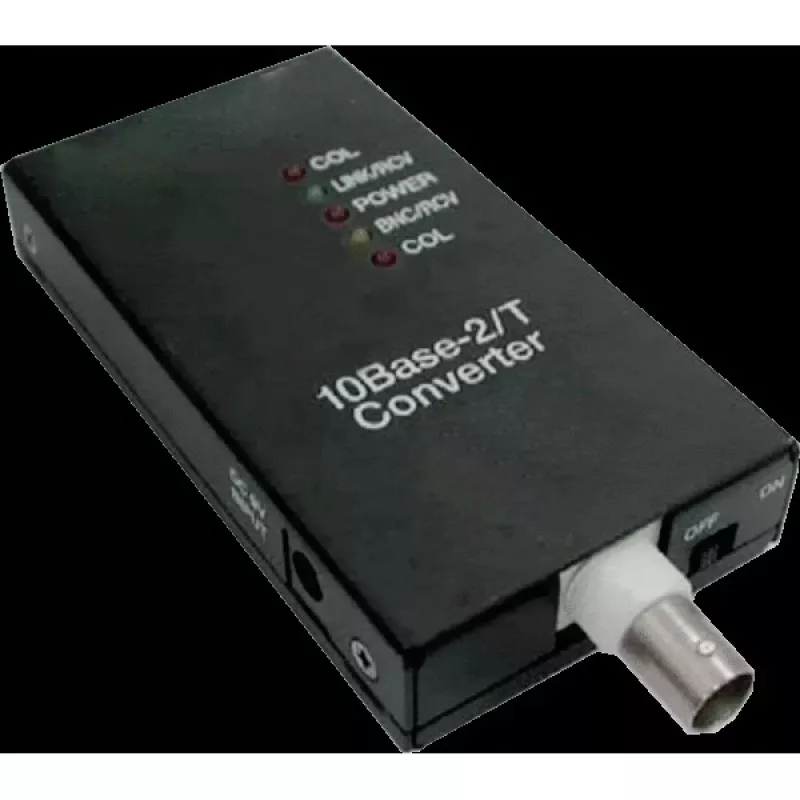

Multivides pārveidotājs ALLNET ALL0500v3 10BASE-T (RJ45) uz 10BASE-2 (BNC)

ALLNET ALL0500v3 ir multivides pārveidotājs, kas paredzēts 10BASE-T (UTP Ethernet caur RJ45) un 10BASE-2 (koaksiālais caur BNC) fizisko slāņu savienošanai. Ierīce ļauj integrēt vecākus koaksiālā Ethernet segmentus ar moderniem vītā pāra tīkliem, nemainot tīkla protokolus, ļaujot ierīcēm ar dažādiem kabeļu veidiem sazināties ar 10 Mb/s ātrumu. Tā ir paredzēta situācijām, kad nepieciešams saglabāt esošo koaksiālo infrastruktūru, vienlaikus pievienojot vai diagnosticējot ar RJ45 savienotas iekārtas.

Priekšrocības

ALLNET ALL0500v3 nodrošina vienkāršu fizisku tiltu starp RJ45 un BNC saskarnēm, ļaujot turpināt izmantot koaksiālos segmentus līdzās UTP kabeļiem. Tā vienkāršā funkcionalitāte koncentrējas uz caurspīdīgu 1. slāņa pārveidošanu ar 10 Mb/s, kas palīdz saglabāt esošo tīkla topoloģiju un ierīču konfigurāciju. Pārveidotājs samazina nepieciešamību pēc pārvadu nomaiņas vai funkcionējošu koaksiālo līniju nomaiņas, kā arī atbalsta diagnostikas piekļuvi vecākiem segmentiem no modernām Ethernet pieslēgvietām.

Piemērots

• 10BASE-T ierīču savienošanai ar esošiem 10BASE-2 koaksiālajiem tīkliem
• Nelielu vecāku Ethernet segmentu paplašināšanai vai savienošanai bez protokolu pārveidošanas
• Lauka diagnostikai un koaksiālo Ethernet instalāciju apkopei, izmantojot ar RJ45 aprīkotus rīkus
• Pagaidu vai pastāvīgai jauktu kabeļu vides integrācijai ar 10 Mb/s ātrumu

Galvenās specifikācijas

• Atbalstītie Ethernet standarti: 10BASE-T uz 10BASE-2 pārveidošana
• Fiziskās saskarnes: RJ45 (UTP) un BNC (koaksiālais)
• Datu pārraides ātrums: 10 Mb/s (pusduplekss/pilnduplekss atkarībā no savienojuma galapunktiem)
• Protokolu darbība: caurspīdīga 1. slāņa multivides pārveidošana bez protokolu tulkošanas
• Barošana un montāža: kompakts formas faktors, piemērots iekļaušanai līnijā vai novietošanai blakus statnei (precīzām barošanas prasībām skatīt ražotāja dokumentāciju)

Kā lietot

Pievienojiet ALLNET ALL0500v3 RJ45 pieslēgvietu UTP Ethernet kabelim no slēdža, centrmezgla vai ierīces, un pievienojiet BNC savienotāju koaksiālajam 10BASE-2 segmentam. Nodrošiniet pareizu koaksiālās līnijas terminēšanu un zemējumu saskaņā ar standarta 10BASE-2 praksi. Barojiet pārveidotāju, kā norādījis ražotājs, un pārbaudiet savienojuma/aktivitātes indikatorus, ja tādi ir. Pārveidotājs darbojas caurspīdīgi fiziskajā slānī, tāpēc programmatūras konfigurācija nav nepieciešama; tīkla ierīces saglabā savus esošos IP un MAC iestatījumus.

Ieteikumi

Izmantojiet pārveidotāju tikai 10 Mb/s Ethernet vidēs un nodrošiniet, ka koaksiālie segmenti ir pareizi terminēti abos galos, lai izvairītos no signāla atstarošanās. Integrējot jauktus kabeļus, pārbaudiet, vai tiek ievēroti sadursmju domēna apsvērumi un kabeļa garuma ierobežojumi 10BASE-2. Lai iegūtu informāciju par uzstādīšanu un barošanu, skatiet ALLNET produkta dokumentāciju.
