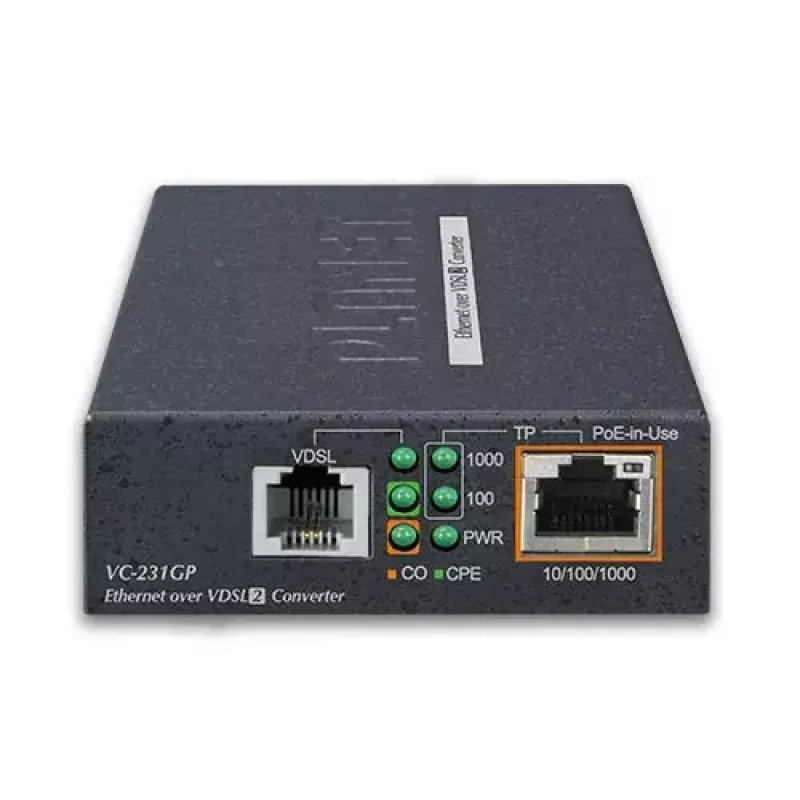

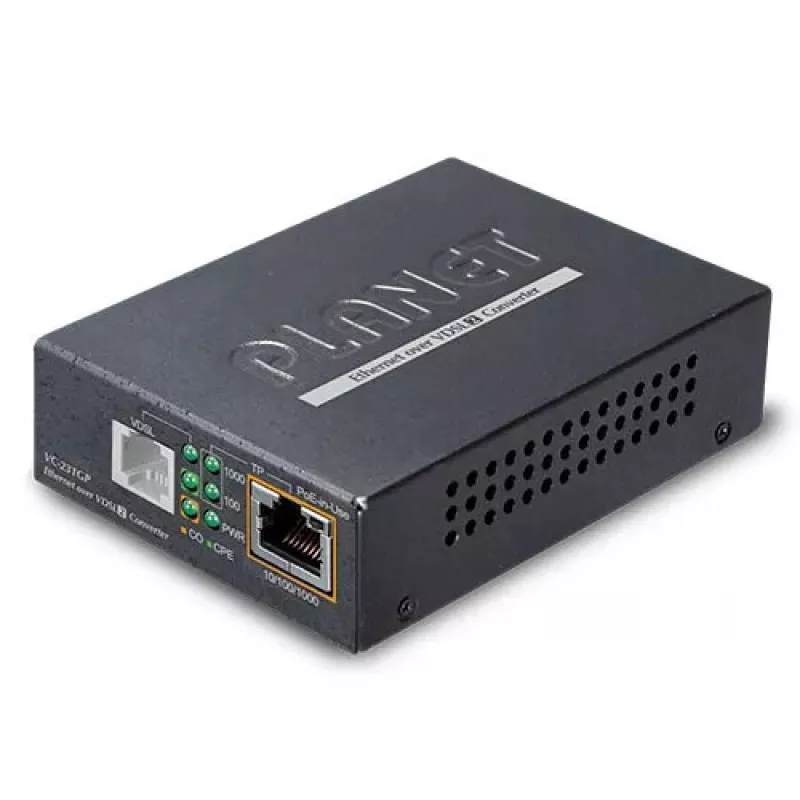

Tīkla mediju pārveidotājs PLANET VC-231GP

PLANET VC-231GP ir viena porta Gigabitu Ethernet pārveidotājs pa VDSL2 ar integrētu IEEE 802.3at PoE+ ievadītāju, kas paredzēts Gigabitu Ethernet paplašināšanai un strāvas piegādei attālinātām PoE ierīcēm pa esošajiem telefona vara vadiem. Tas atbalsta VDSL2/ADSL2+ tehnoloģijas un var darboties ar VDSL2 pārveidotājiem vai daudzkanālu VDSL2 slēdžiem, lai pārraidītu Ethernet datus līdz 1,4 km pa telefona vadu, pēc tam pārsūtītu datus un piegādātu līdz 30 W PoE jaudu pa papildu 100 m UTP kabeļa IEEE 802.3af/at barotām ierīcēm.

Priekšrocības

VC-231GP apvieno Gigabitu Ethernet, VDSL2/ADSL2+ DSL tehnoloģiju un IEEE 802.3at PoE+ kompaktā metāla korpusā, nodrošinot ātrdarbīgu datu pārraidi un attālinātu ierīču barošanu bez pārvadu nomaiņas. Tas atbalsta asimetriskus un simetriskus VDSL2 profilus, piedāvā stabilus DSL savienojumus ar izvēles vektorizācijas atbalstu, lai samazinātu šķērsrunu, un nodrošina ADSL2+ atkāpšanos saderībai ar mantotajiem ISP tīkliem. Ierīcei ir divi darbības režīmi (CPE un CO), kas izvēlēti ar DIP slēdzi, un tajā ir iekļauts telefona sadalītājs, lai koplietotu esošās POTS līnijas.

Piemērots

• Tīkla savienojamības paplašināšanai līdz attālinātām PoE IP kamerām
• PoE bezvadu piekļuves punktu barošanai un savienošanai
• PoE VoIP telefonu vai durvju telefonu savienošanai pa esošajām telefona līnijām
• Punktu-punktam Ethernet savienojumu izveidei pa vara telefona vadiem

Galvenās specifikācijas

• Modelis: PLANET VC-231GP
• Ethernet ports: 1 × Gigabitu (10/100/1000Base-T)
• Maksimālais datu pārraides ātrums: 1000 Mbit/s (Ethernet), VDSL2 līdz 150/150 Mbps (īsā diapazonā)
• Maksimālais VDSL2 sasniedzamības attālums: līdz 1,4 km (4 593 pēdas) pa telefona vadu
• PoE: IEEE 802.3at Power over Ethernet Plus, līdz 30 W izeja PD ierīcei pa 100 m UTP
• DSL atbalsts: VDSL2 ar G.993.5 vektorizācijas atbalstu; ADSL2+ atkāpšanās
• Izmēri: 97 × 70 × 26 mm; Svars: 0,206 kg
• Krāsa: melna; Korpusa materiāls: metāls

Kā lietot

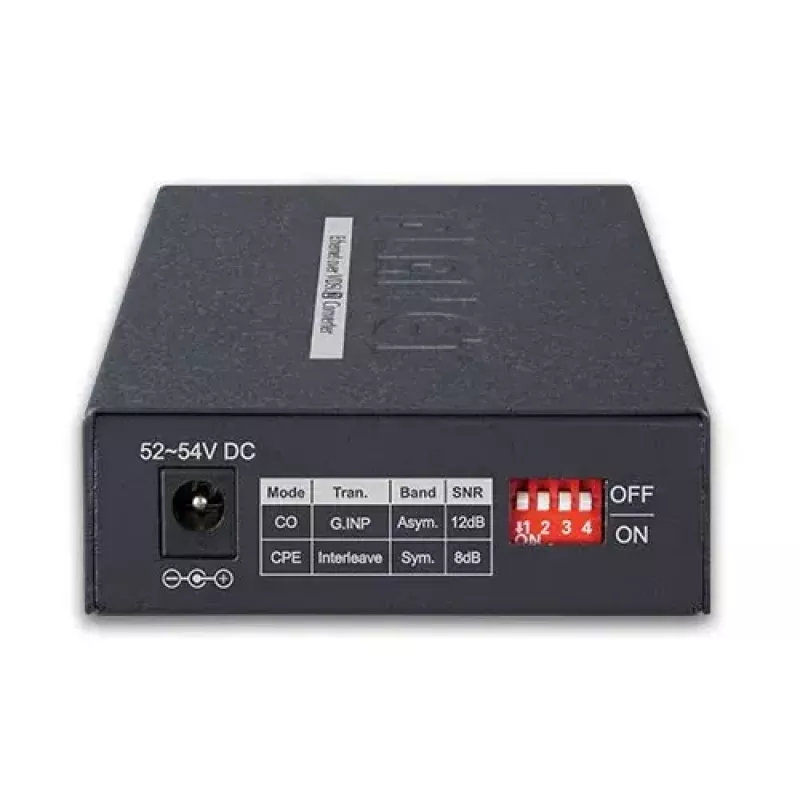

Iestatiet VC-231GP CPE režīmā, ja tas tiek uzstādīts attālinātā klienta vietā, vai CO režīmā, ja to izmanto centrālajā vietā, pielāgojot iebūvēto DIP slēdzi. Punktu-punktam savienojumam savienojiet VC-231GP (CPE) ar saderīgu PLANET CO ierīci (piemēram, VC-231G vai VC-234G) centrālajā pusē. Pievienojiet pārveidotāju esošajam RJ11 telefona kontaktam, izmantojot pievienoto sadalītāju, lai atdalītu POTS un VDSL2 signālus, pēc tam palaidiet Cat5e/6 UTP kabeli no Gigabitu Ethernet porta uz attālināto PoE ierīci. Ierīce automātiski izveidos DSL savienojumu un nodrošinās datus un PoE jaudu IEEE 802.3af/at barotām ierīcēm.

Ieteikumi

Uzstādiet VC-231GP tuvu attālinātajai PoE ierīcei, lai samazinātu UTP kabeļa garumu (maks. 100 m pilnai PoE piegādei), izmantojiet Cat5e vai Cat6 kabeli Ethernet savienojumam un savienojiet ierīci ar PLANET VDSL2 CO ierīci, kas atbalsta vektorizāciju, ja tāda ir pieejama, lai uzlabotu līnijas stabilitāti un caurlaidspēju.
