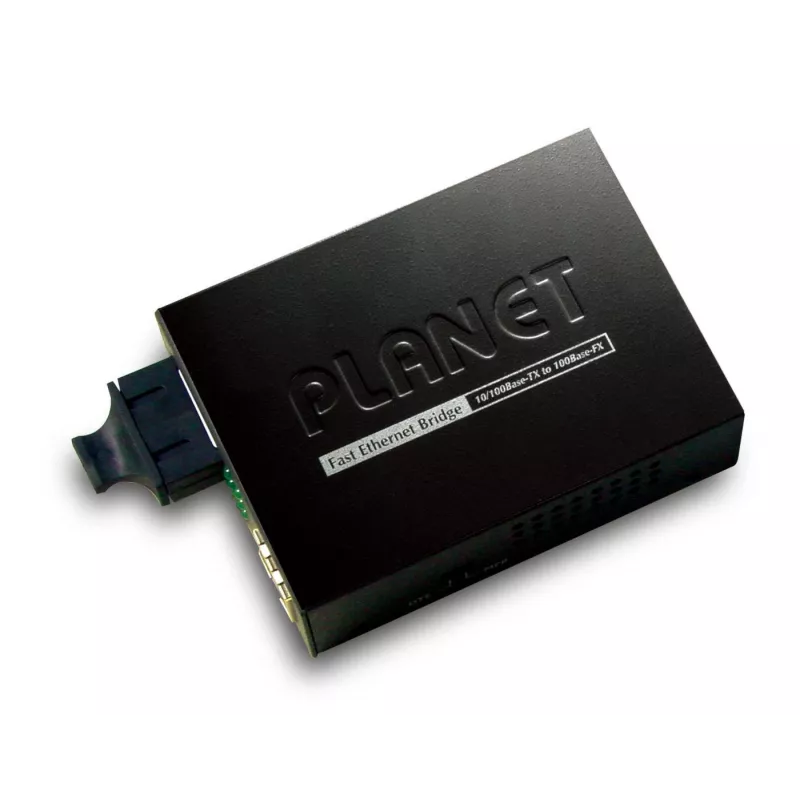

Tīkla multivides pārveidotājs PLANET FT802S15

PLANET FT802S15 ir Ātrā Ethernet multivides pārveidotājs, kas pārveido 100Base-FX vienmoda optisko šķiedru uz 10/100Base‑TX ekranētu vīto pāri (STP). Tas nodrošina 100 Mbit/s optisko savienojumu, izmantojot SC savienotāju pie 1310 nm, un atbalsta maksimālo vienmoda optiskās šķiedras attālumu līdz 15 000 metriem. Ievietots metāla korpusā un atbilst FCC A klasei un CE A klasei, šis pārveidotājs piedāvā vienu RJ‑45 10/100Base‑TX portu un vienu SC optisko portu vienkāršai optiskās šķiedras–vara pagarināšanai tīkla instalācijās.

Priekšrocības

FT802S15 atbalsta gan pusduplekso, gan pilnduplekso darbību un var automātiski pielāgoties augstākajai veiktspējas režīmam, ko atbalsta pievienotā STP ierīce, ļaujot sasniegt līdz pat efektīvai 200 Mbps joslas platumam pilndupleksā vidē. Tas ietver manuālu dupleksā režīma izvēli optiskajā saskarnē un īsteno savienojuma kļūmes pārsūtīšanu (LLCF/LLR), lai ātri informētu administratorus par savienojumu kļūmēm. Ierīces izturīgais metāla korpuss un standarta strāvas padeve padara to piemērotu uzstādīšanai statīvā vai uz galda.

Piemērots

• Ethernet tīklu paplašināšanai pa vienmoda optisko šķiedru līdz 15 km
• Slēdžu vai darbstaciju pievienošanai optiskās šķiedras mugurkaula tīklam
• Vidēm, kur nepieciešama savienojuma kļūmes signalizācija un manuāla dupleksā režīma kontrole

Galvenās specifikācijas

• Modelis: PLANET FT802S15 (FT-802S15)
• Datu pārraides ātrums: 100 Mbit/s (Ātrais Ethernet)
• Vara ports: 1 × 10/100Base‑TX (RJ‑45), STP
• Optiskais ports: 1 × 100Base‑FX, SC savienotājs, vienmoda
• Viļņa garums: 1310 nm
• Maksimālais optiskās šķiedras attālums: 15 000 m
• Duplekss: pusduplekss un pilnduplekss (automātiskā pielāgošana + manuāla pārslēgšana)
• Savienojuma kļūmes pārsūtīšana: LLCF / LLR (DIP slēdzis ieslēgt/izslēgt)
• Strāvas padeve: Ieeja 100–240 V, Izeja 5 V
• Sertifikācija: FCC A klase, CE A klase
• Krāsa / Svars: Melna / 0,2 kg

Lietošana

Novietojiet FT802S15 uz stabilas virsmas vai piemērotā statīva vietā un pievienojiet ierīci maiņstrāvas padevei. Pievienojiet vienmoda SC optiskās šķiedras kabeli (1310 nm) optiskajam portam un STP Ethernet kabeli RJ‑45 portam. Pārveidotājs automātiski saskaņos duplekso režīmu ar pievienoto vara ierīci, ja vien neuzstādīsiet dupleksā režīma pārslēgšanas slēdzi uz optiskās saskarnes. Pārbaudiet savienojuma gaismas diodes, lai apstiprinātu izveidotos savienojumus un pareizu darbību.

Ieteikumi

Uzticamiem liela attāluma savienojumiem izmantojiet vienmoda optisko šķiedru ar atbilstošiem SC savienotājiem un pārliecinieties, ka abi gali saskan viļņa garuma un tipa ziņā. Ieslēdziet LLCF/LLR, izmantojot DIP slēdzi, lai nodrošinātu tūlītēju savienojuma kļūmju noteikšanu, izmantojot pārraudzības aprīkojumu. Pievienojot ierīcēm, kas atbalsta pilnduplekso režīmu (slēdži vai mūsdienīgi tīkla adapteri), atstājiet automātisko saskaņošanu ieslēgtu, lai sasniegtu pilnduplekso veiktspēju.
