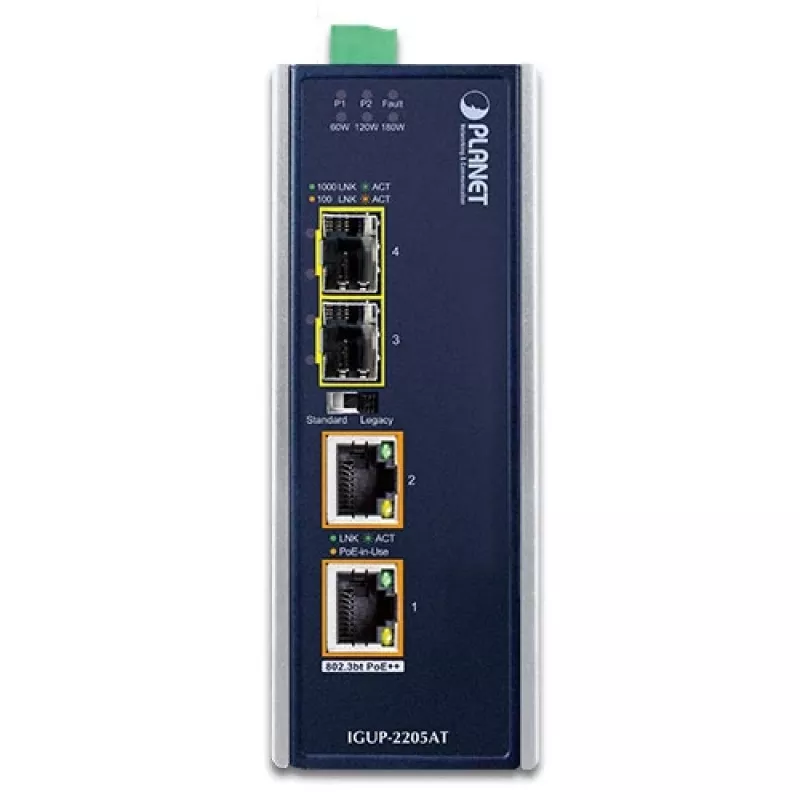

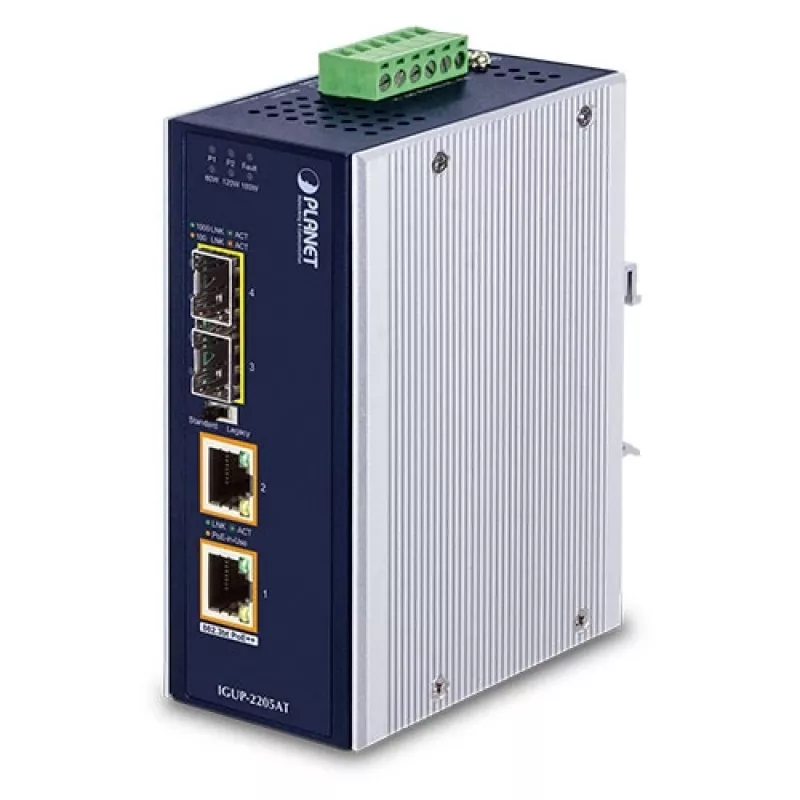

PLANET Industrial Media Converter 2x100/1000X SFP to 2x10/100/1000T 802.3bt PoE++

PLANET IGUP-2205AT Industrial Gigabit Media Converter apvieno Ethernet datu nesēja pārveidošanu (no 1000BASE-X uz 10/100/1000BASE-T) ar 802.3bt Power over Ethernet Plus Plus (PoE++) ievadīšanas funkciju, lai nodrošinātu abus portus ar līdz 180 vatiem izejas jaudas un lielu datu pārraides ātrumu pievienotajām ierīcēm (PD), kas uzstādītas attālinātās vietās, kur nepieciešama pietiekama un uzticama barošana. Tā 1000BASE-X optiskās šķiedras augšupsaites ports nodrošina liela attāluma, ātru un stabilu datu pārraidi uz attālo kodoltīklu. Īpašā un ērtā IGUP-2205AT barošanas sistēma atbalsta divas 12~56V līdzstrāvas ieejas barošanas dublēšanai un darbības elastībai.

Izturot temperatūru no -40 līdz 75 grādiem pēc Celsija un ar IP30 izturīgu korpusu, IGUP-2205AT var novietot gandrīz jebkurā sarežģītā vidē.


Optiskās šķiedras savienojuma iespēja paplašina tīkla izvēršanas diapazonu

Maksimālais attālums starp PoE PSE (barošanas iekārtu) un PD, izmantojot Ethernet kabeli, ir 100 metri. Lai paplašinātu PoE izvēršanas diapazonu, IGUP-2205AT ir integrēta optiskās šķiedras saskarne lielāka attāluma lietojumiem. IGUP-2205AT optiskās šķiedras savienotāja tips ir šāds:

- Divi SFP sloti, kas atbalsta 100BASE-FX/1000BASE-X daudzmodu/vienmodu SFP moduļus un pārraides attālumu līdz 120km (atkarībā no SFP moduļa)

Ar lielo optiskās šķiedras attāluma atbalstu IGUP-2205AT joprojām uztur pārraides veiktspēju līdz 1000Mbps. Tas darbojas augstas veiktspējas Store and Forward mehānismā, kā arī var novērst pakešu zudumus ar IEEE 802.3x plūsmas kontroli. Turklāt tas var nekavējoties brīdināt administratorus par problēmām no savienojuma vides un piedāvāt efektīvu risinājumu tīkla enerģijas patēriņa uzraudzībai.


Plug and Play lieljaudas barošanas risinājums

Atbilstot IEEE 802.3bt Power over Ethernet Plus tehnoloģijai, IGUP-2205AT nodrošina līdz 90 vatiem PoE izejas jaudas, trīskāršojot iepriekšējā 802.3at jaudu. Izmantojot Legacy funkciju DIP slēdža konstrukcijā, tas ir arī atpakaļsaderīgs ar 802.3af/at PoE standartiem, ļaujot lietotājiem elastīgi izvietot standarta un lieljaudas ierīces vienlaicīgi bez programmatūras konfigurēšanas. Ar datu un Power over Ethernet no vienas vienības IGUP-2205AT var samazināt kabeļu izvēršanu un novērst nepieciešamību pēc īpašām elektriskajām rozetēm uz sienas, griestiem vai jebkurā nepieejamā vietā.


Ērta un uzticama barošanas sistēma

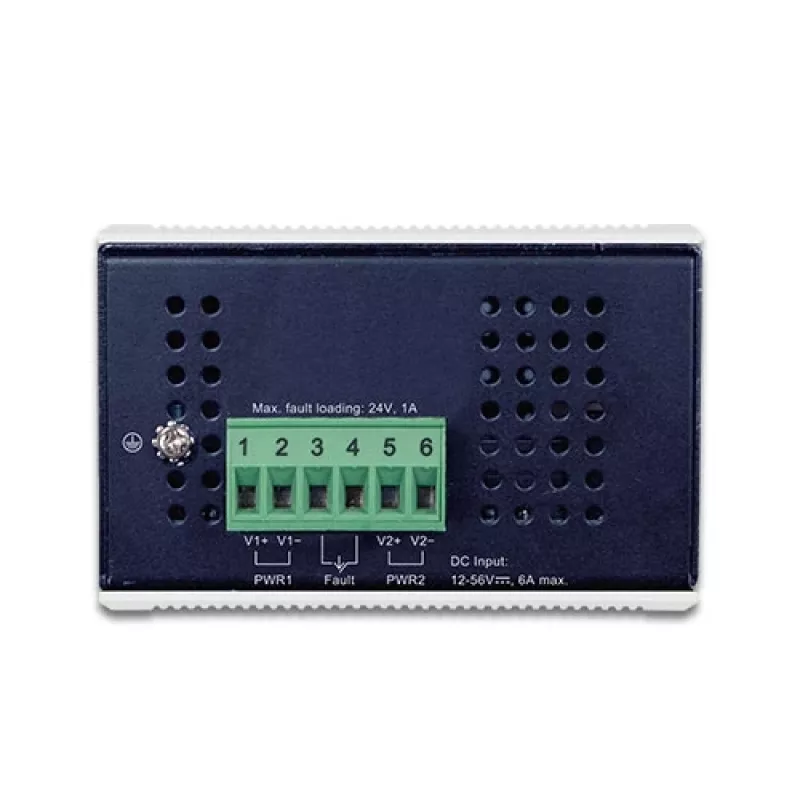

Lai atvieglotu 802.3bt jaudas PoE++ lietošanu ar plaši izmantoto 12~48V līdzstrāvas barošanas ieeju transporta un rūpnieciska līmeņa lietojumiem, IGUP-2205AT izmanto 12~48V līdzstrāvas uz 56V jaudas pastiprināšanas tehnoloģiju, lai atrisinātu barošanas avota problēmu, bet neprasa īpašus barošanas blokus. Tā plašā sprieguma diapazona konstrukcija ir piemērota vispasaules darbināmībai ar augstas pieejamības lietojumiem, kuriem nepieciešamas divas vai rezerves barošanas ieejas.


Videi izturīga konstrukcija rūpnieciskiem PoE tīkliem

IGUP-2205AT ir īpaši izstrādāts ar izturīgām sastāvdaļām un stipru korpusu, lai droši darbotos elektriski skarbā un klimatiski prasīgā vidē, piemēram, ražošanas grīdās vai ceļmalas satiksmes vadības skapjos. IGUP-2205AT ir iepakots kompaktā, IP30 izturīgā korpusā, kas ļauj gan DIN sliedes, gan sienas montāžu, efektīvi izmantojot skapja telpu. Ar IP30 izturīga korpusa aizsardzību un PoE konstrukciju IGUP-2205AT ir ideāli piemērots pakalpojumu sniedzējiem, universitāšu pilsētiņām un publiskām teritorijām, lai viegli un efektīvi izvietotu PoE bezvadu piekļuves punktus, IP kameras vai IP tālruņus jebkurā vietā ar izmaksu efektivitāti. Tas var darboties plašā temperatūras diapazonā no -40 līdz 75 grādiem pēc Celsija, tāpēc to var novietot gandrīz jebkurā vietā.

Lietošana

Uzstādiet saderīgus SFP moduļus divos SFP slotos atbilstoši nepieciešamajam optiskās šķiedras tipam un attālumam, pēc tam pievienojiet optiskās šķiedras augšupsaiti kodoltīklam. Pievienojiet vara RJ45 portu vietējai barotajai ierīcei vai Ethernet tīklam. Pievadiet līdzstrāvas barošanu ierīcei, izmantojot vienu vai abas 12–56 V ieejas normālai darbībai un dublēšanai. Konfigurējiet Legacy DIP slēdzi, ja nepieciešama atpakaļsaderība ar 802.3af/at ierīcēm. Ierīce ir plug-and-play datu un PoE piegādei, un tai nav nepieciešama programmatūras konfigurēšana pamatdarbībai.

Ieteikumi

Izmantojiet SFP moduļus, kas atbilst optiskās šķiedras tipam un attāluma prasībām; pārliecinieties, ka līdzstrāvas barošana atbilst pievienoto PoE ierīču strāvas prasībām, un iespējojiet divu ieeju barošanu dublēšanai kritiskās instalācijās. Uzstādiet ierīci ventilējamā vietā un izvairieties no šķidrumu iedarbības, neskatoties uz izturīgo IP30 korpusu.
