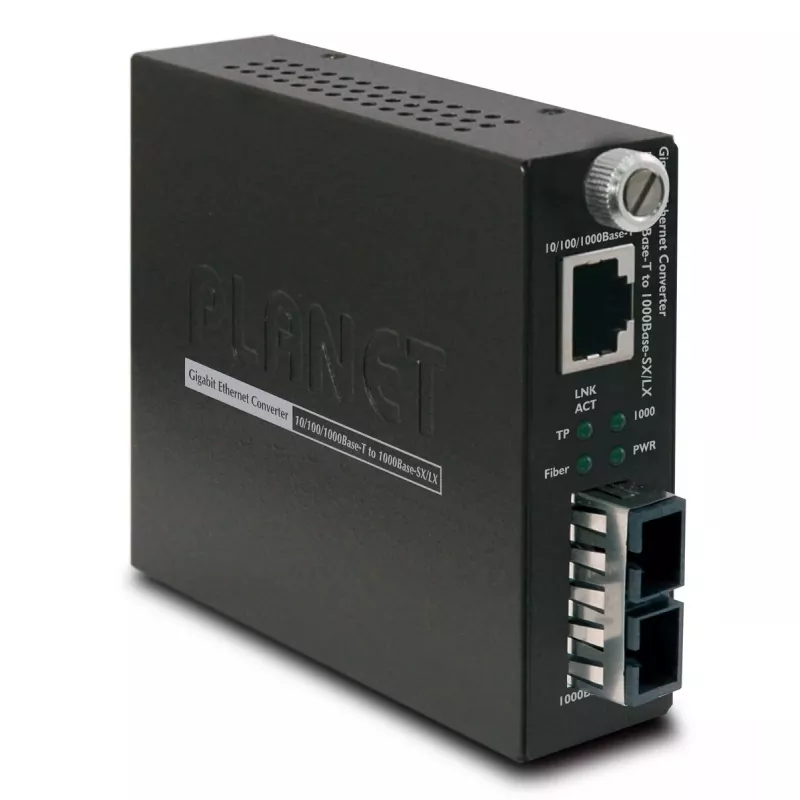

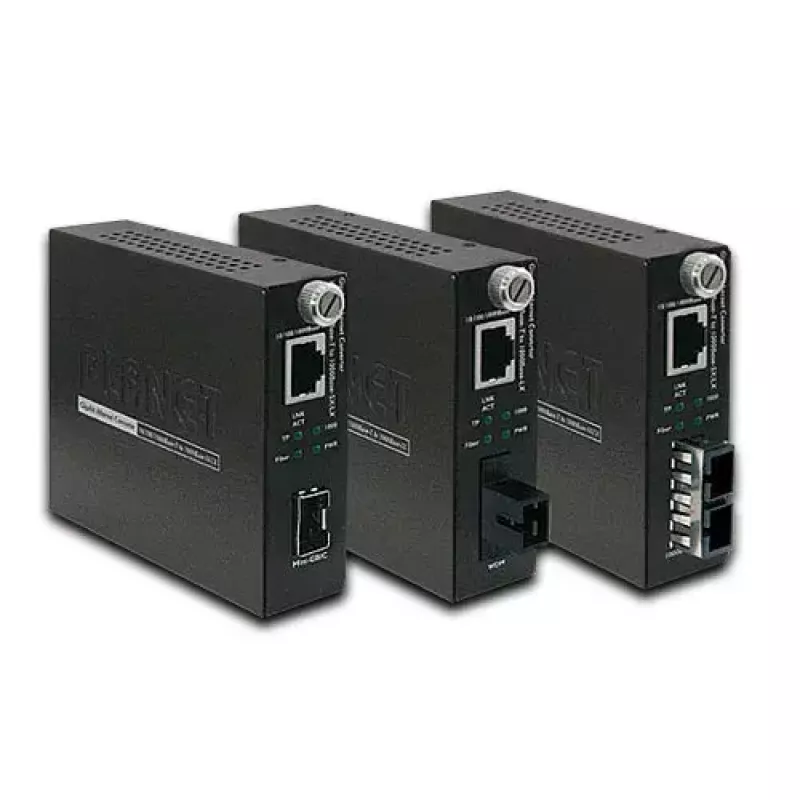

Tīkla multivides pārveidotājs PLANET GST-802S

PLANET GST-802S ir kompakts tīkla multivides pārveidotājs, kas pārveido 10/100/1000Base-T uz 1000Base-LX tālsatiksmes šķiedru savienojumiem. Paredzēts FTTX un citām šķiedru izvēršanām, tas atbalsta Gigabit Ethernet RJ-45 portu un vienmoda SC šķiedru portu (1310 nm), lai paplašinātu tīkla saites līdz 10 000 metriem. Ierīce tiek darbināta ar 5 V līdzstrāvas ieeju un atbilst FCC A klases un CE A klases standartiem.

Priekšrocības

GST-802S nodrošina stabilu Gigabit veiktspēju caur vienmoda šķiedru tālsatiksmes saitēm, vienlaikus piedāvājot spraudni-un-lieto instalāciju. Tas atbalsta automātisko MDI/MDI-X uz TP porta un DIP slēdža konfigurējamas funkcijas, piemēram, automātisko sarunu/piespiedu režīmu šķiedras interfeisam un Link Loss Carry Forward (LLCF) / Link Loss Return (LLR) saišu diagnostikai un trauksmei. Pārveidotājs var darboties kā atsevišķa vienība, izmantojot tā līdzstrāvas adapteri, vai kā iebīdāms modulis PLANET 19 collu pārvaldāmā 16 slotu šasijā centralizētai uzraudzībai.

Piemērots

• Ethernet tīklu paplašināšanai caur vienmoda šķiedru universitātes vai metro saitēm
• FTTX izvēršanām, kam nepieciešama 1000Base-LX savienojamība
• Integrācijai pārvaldāmajās multivides pārveidotāju šasijās centralizētai pārvaldībai
• Punkts-punkts tālsatiksmes savienojumiem līdz 10 000 m

Galvenās specifikācijas

• Modelis: PLANET GST-802S (MPN: GST-802S, EAN: 4711213687624)
• Datu pārraides ātrums: līdz 2000 Mbit/s summāri
• Ethernet ports: 1 × RJ-45, Gigabit (10/100/1000Base-T)
• Šķiedras ports: 1 × SC, 1000Base-LX, vienmoda, 1310 nm
• Maksimālais pārraides attālums: 10 000 m
• Strāvas ieeja: 5 V līdzstrāva
• Produkta krāsa: Melna; Sertifikācijas: FCC A klase, CE A klase

Kā lietot

Pievienojiet Ethernet ierīci RJ-45 portam un vienmoda šķiedras kabeli SC šķiedras portam. Konfigurējiet DIP slēdzi, lai izvēlētos automātiskās sarunas vai piespiedu režīmu šķiedras interfeisam, un pēc vajadzības iespējojiet vai atspējojiet Link Loss Carry Forward (LLCF) / Link Loss Return (LLR). Barojiet ierīci ar piegādāto 5 V līdzstrāvas adapteri atsevišķai lietošanai vai iebīdiet to saderīgā PLANET 16 slotu multivides pārveidotāju šasijā, lai ļautu attālināti uzraudzīt un pārvaldīt caur šasijas saskarnēm.

Ieteikumi

Uzticamiem tālsatiksmes savienojumiem izmantojiet vienmoda šķiedru, kas paredzēta 1310 nm, un nodrošiniet pareizu SC savienotāju tīrīšanu. Izvēršot pārvaldītās vidēs, uzstādiet GST-802S PLANET pārvaldāmajā šasijā, lai centralizētu statusa uzraudzību un trauksmes. Izmantojiet LLCF/LLR funkcijas, lai palīdzētu ātri diagnosticēt saišu problēmas.
