Ātrā Ethernet pārveidotājs ROLINE RC-100FX/ST

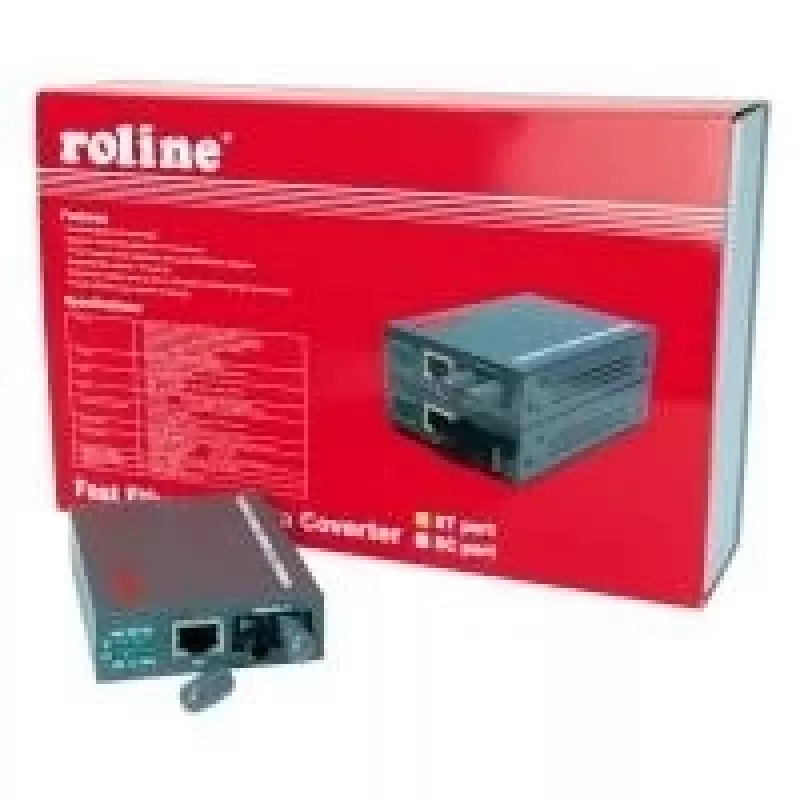

ROLINE RC-100FX/ST ātrais Ethernet pārveidotājs nodrošina datu nesēju pārveidi starp STP (ekranētu vīto pāri) un daudzmodu ST šķiedru, ļaujot pieslēgt RJ-45 Ethernet ierīces pie ST šķiedras posmiem. Tas atbalsta 100 Mbit/s datu pārraidi, ietver atpakaļcilpas testa funkciju diagnostikai un tiek darbināts, izmantojot komplektā iekļauto ārējo barošanas adapteri. Kompaktais pelēkais korpuss ir 72.5 x 108 x 23 mm liels.

Priekšrocības

Šis pārveidotājs nodrošina netraucētu pārveidi no RJ-45 uz ST daudzmodu šķiedru, atbalstot jauktas kabeļu sistēmas, kurās apvienoti ekranēta vara un optiskās šķiedras segmenti. Tas nodrošina maksimālo šķiedras darbības attālumu līdz 2000 m, ja tiek izmantota 50/125 µm daudzmodu šķiedra, un tam ir iebūvēta atpakaļcilpa vienkāršai testēšanai un traucējummeklēšanai. Ierīci darbina komplektā iekļautais 7.5 V līdzstrāvas, 500 mA ārējais barošanas avots.

Piemērots

• 100 Mbit/s Ethernet tīklu paplašināšanai, izmantojot daudzmodu ST šķiedru
• RJ-45 ierīču pieslēgšanai ST šķiedras infrastruktūrai
• Jauktām kabeļu sistēmām, kurās apvienots STP vara vads un daudzmodu šķiedra
• Pamata tīkla testēšanai un traucējummeklēšanai, izmantojot atpakaļcilpas funkciju

Galvenās specifikācijas

• Produkts: ROLINE RC-100FX/ST ātrais Ethernet pārveidotājs
• Datu pārraides ātrums: 100 Mbit/s
• Porti: 1 x RJ-45 (Ethernet LAN), 1 x ST šķiedra
• Šķiedras tips: Daudzmodu (50/125 µm)
• Maksimālais šķiedras attālums: līdz 2000 m (ar 50/125 µm šķiedru)
• Barošanas avots: ārējs 7.5 V līdzstrāvas, 500 mA (iekļauts)
• Krāsa: pelēka
• Izmēri (P x G x A): 72.5 x 108 x 23 mm
• Komplektācija: pārveidotājs, barošanas avots, rokasgrāmata

Lietošana

Pievienojiet RJ-45 Ethernet kabeli no tīkla ierīces pārveidotāja LAN portam un pievienojiet ST daudzmodu šķiedras kabeli ST šķiedras savienotājam. Pievienojiet komplektā iekļauto 7.5 V līdzstrāvas, 500 mA barošanas adapteri ierīcei un elektrības kontaktligzdai. Pārbaudiet savienojuma/aktivitātes indikatorus pievienotajās ierīcēs un izmantojiet atpakaļcilpas funkciju, ja nepieciešams veikt pamata savienojamības vai diagnostikas testu.

Ieteikumi

Izmantojiet 50/125 µm daudzmodu ST šķiedru, lai sasniegtu norādīto maksimālo attālumu līdz 2000 m. Nodrošiniet pareizu ST savienotāju apiešanos un tīrīšanu, lai uzturētu signāla kvalitāti. Novietojiet pārveidotāju sausā, vēdināmā vietā un nepakļaujiet to ārkārtējām temperatūrām vai mitrumam.
