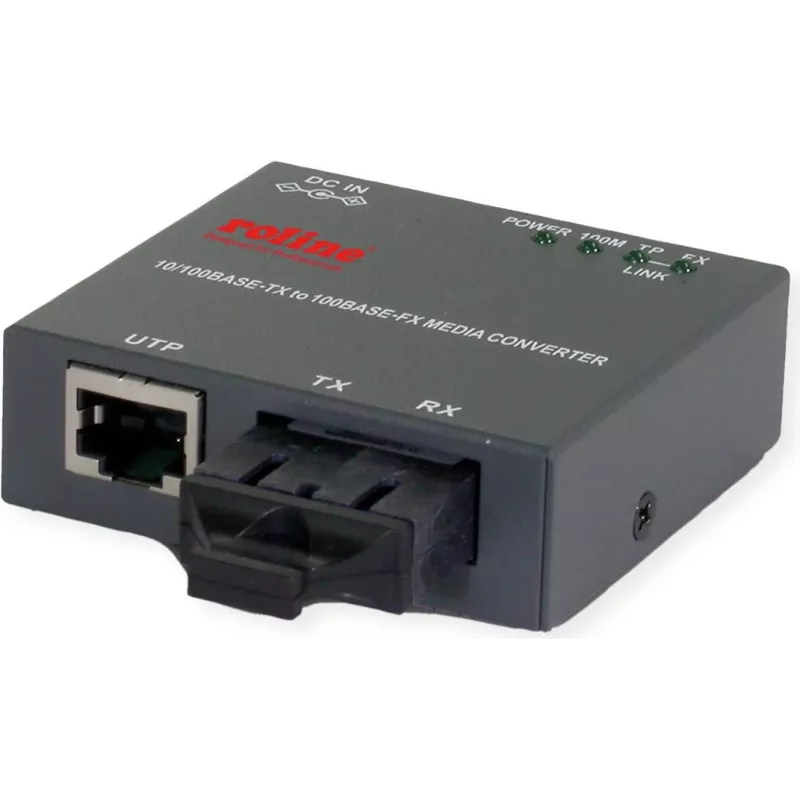

Tīkla multivides pārveidotājs ROLINE 21.13.1132 100 Mbit/s 100Base-TX 100Base-FX

ROLINE 21.13.1132 ir kompakts tīkla multivides pārveidotājs, kas pārveido Fast Ethernet TP portu (RJ45) par daudzmodu optisko šķiedru ar SC savienotāju. Tas atbalsta 100 Mbit/s datu pārraidi un nodrošina vienkāršu risinājumu 100Base-TX vara tīklu savienošanai ar 100Base-FX optisko šķiedru segmentiem vidēs, kur nepieciešama optiskā kabeļošana.

Priekšrocības

Pārveidotājs piedāvā vienkāršu viens pret viens pārveidošanu starp vara un daudzmodu optisko šķiedru, aizņemot minimālu vietu un neprasot sarežģītu konfigurāciju. Ar standarta SC optisko šķiedru savienotāju un Fast Ethernet atbalstu tas nodrošina savietojamību ar parastu tīkla aprīkojumu un stabilu 100 Mbit/s saziņu. Tā kompaktais, melnais korpuss un mazais svars padara to piemērotu uzstādīšanai vietās ar ierobežotu plauktu vai plauktu telpu.

Piemērots

• 100 Mbit/s Ethernet tīkla paplašināšanai pa daudzmodu optisko šķiedru
• Vara bāzes komutatoru vai maršrutētāju savienošanai ar optisko šķiedru līnijām
• Atsevišķu tīkla segmentu savienošanai birojos, skolās un mazās datu sadales telpās
• Vidēs, kur nepieciešama elektriskā izolācija vai garākas distances optisko šķiedru maršrutos

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100 Mbit/s
• Ethernet ports: 1 x 100Base-TX (RJ45)
• Optiskās šķiedras ports: 100Base-FX ar SC savienotāju (daudzmodu)
• Ethernet saskarnes tips: Fast Ethernet
• Produkta krāsa: Melna
• Svars: 0.15 kg

Lietošana

Savienojiet RJ45 kabeli no sava komutatora vai maršrutētāja ar pārveidotāja 100Base-TX portu un pievienojiet daudzmodu optiskās šķiedras kabeli ar SC savienotāju pie 100Base-FX porta. Barojiet ierīci saskaņā ar ražotāja norādījumiem (ārējais strāvas adapteris vai integrētā strāvas ieeja, atkarībā no konfigurācijas). Kad tas ir pievienots, pārbaudiet saites/aktivitātes gaismas diodes uz pārveidotāja un pievienotā aprīkojuma, lai apstiprinātu veiksmīgu savienojumu ar 100 Mbit/s.

Ieteikumi

Izmantojiet atbilstošas klases daudzmodu optisko šķiedru (piem., OM1–OM4) un nodrošiniet, lai SC savienotāji būtu tīri un pareizi ievietoti. Turiet vara un optisko šķiedru kabeļošanu atdalītu, ja nepieciešams kabeļu pārvaldībai un drošībai. Pārbaudiet savietojamību ar esošo tīkla aprīkojumu un, ja nepieciešams, konfigurējiet saites iestatījumus pievienotajās ierīcēs.
