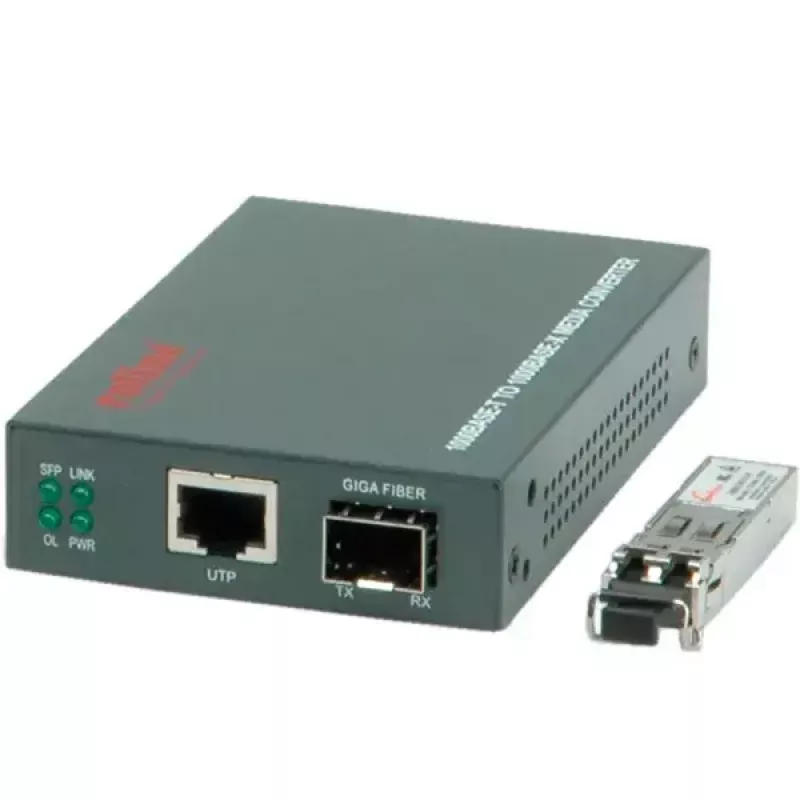

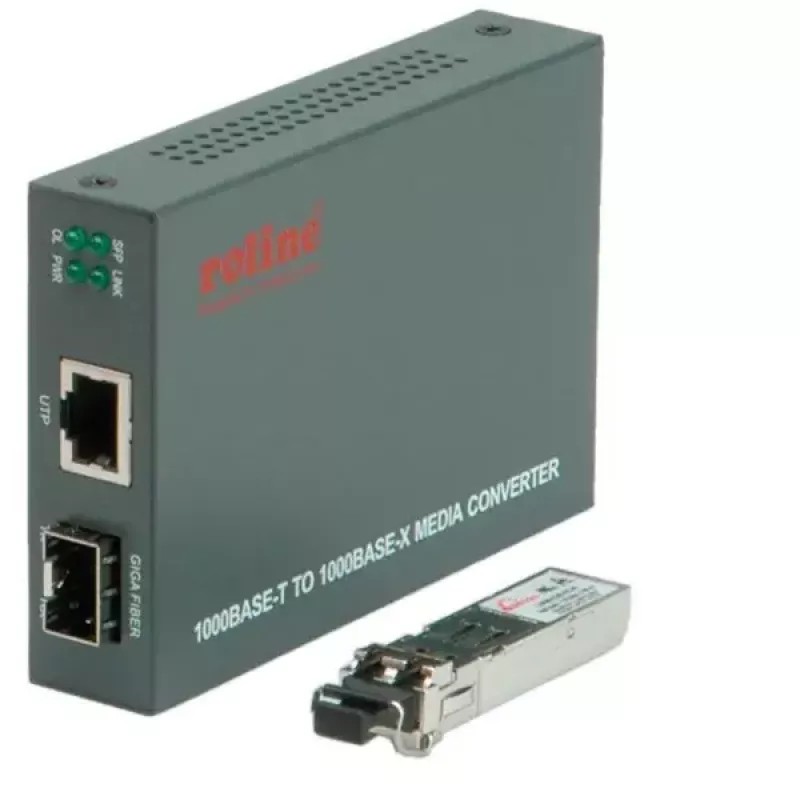

Gigabit Converter ROLINE 21.13.1069 RJ45 to LC

ROLINE Gigabit Converter 21.13.1069 nodrošina datu nesēju pārveidošanu starp ekranētu RJ-45 vara savienojumu un LC daudzmodu optisko šķiedru saiti ar ātrumu līdz 1000 Mbps. Komplektā iekļauts iepriekš konfigurēts Mini-GBIC (SX/LC daudzmodu), pārveidotājs atbalsta optiskās šķiedras sasniedzamību līdz 500 m, izmantojot 50/125 µm daudzmodu optisko šķiedru, un ir paredzēts vara un optiskās šķiedras segmentu integrēšanai jauktos kabeļu tīklos.

Priekšrocības

Šis pārveidotājs nodrošina caurspīdīgu visu Ethernet pakešu tipu pārveidošanu bez pakešu garuma ierobežojuma un atbalsta automātisko sarunu un Auto-MDI/MDI-X RJ-45 portā. Ierīce piedāvā saites caurlaidi starp varu un optisko šķiedru, SFP saderīgu optiskās šķiedras savienotāju elastīgām optiskās šķiedras raiduztvērēju iespējām un izvēles montāžas iespējas, tostarp DIN-sliedes vai centrālā šasijas uzstādīšanu centralizētai barošanai un izvēles dublēšanai. Tā atbilst standartiem (IEEE 802.3ab, 802.3z) un tai ir zems enerģijas patēriņš.

Piemērots

• Gigabit vara slēdžu vai ierīču savienošanai ar daudzmodu LC optiskās šķiedras saitēm
• Tīkla segmentu pagarināšanai līdz 500 m, izmantojot 50/125 µm daudzmodu optisko šķiedru
• Vidēm, kurām nepieciešama caurspīdīga datu nesēju pārveidošana ar SFP elastību

Galvenās specifikācijas

• Tīkla porti: 1x ekranēts RJ-45, 1000 Mbps, automātiskā saruna, Auto-MDI/MDI-X; 1x SFP savienotājs ar iepriekš konfigurētu Mini-GBIC (SX/LC daudzmodu)
• Optiskās šķiedras sasniedzamība: līdz 500 m, izmantojot 50/125 µm daudzmodu optisko šķiedru (RC-1000SX/LC)
• Standarti: IEEE 802.3ab, IEEE 802.3z
• Barošana: Darba spriegums +5 līdz +12 V līdzstrāva (±5%), maks. patēriņš 2 W pie 7,5 V
• Izmēri (P×D×A): 108 × 72,5 × 23 mm
• Komplektācija: Pārveidotājs, barošanas avots, ROLINE Mini-GBIC Modul SX/LC daudzmodu (21.14.3500), rokasgrāmata

Lietošana

Uzstādiet iepriekš konfigurēto Mini-GBIC SFP slotā, ja tas vēl nav ievietots, pievienojiet ekranēto RJ-45 vara kabeli RJ-45 portam un daudzmodu LC optisko šķiedru LC savienotājam. Pievienojiet atbilstošu līdzstrāvas barošanu norādītajā diapazonā. Pārveidotājs veiks automātisko sarunu ar saites partneri un izveidos saites caurlaidi starp varu un optisko šķiedru. Plauktu vai centralizētām izvietošanām uzstādiet ierīci saderīgā centrālajā šasijā vai montējiet to uz DIN sliedes, ja nepieciešams.

Ieteikumi

Izmantojiet 50/125 µm daudzmodu optisko šķiedru norādītajai 500 m sasniedzamībai un nodrošiniet, ka Mini-GBIC tips (SX/LC daudzmodu) atbilst optiskās šķiedras un attālā raiduztvērēja raksturlielumiem. Uzturiet barošanu +5 līdz +12 V līdzstrāvas diapazonā un ievērojiet zemējuma un ekranēšanas labāko praksi, integrējot ekranētu RJ-45 kabeļu sistēmu optiskās šķiedras infrastruktūrā.
