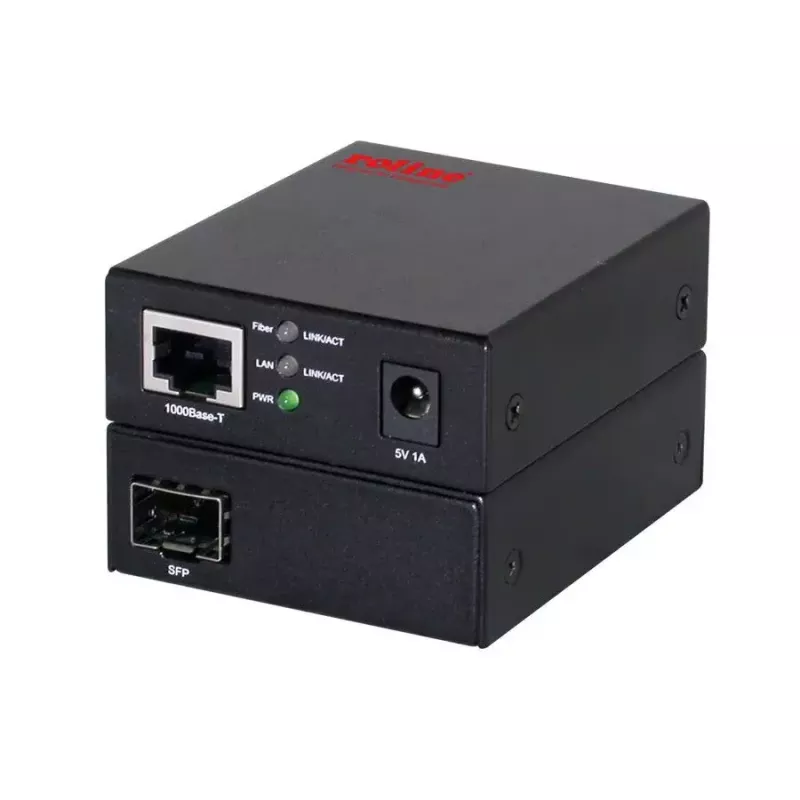

Tīkla multivides pārveidotājs ROLINE 21.13.1174

ROLINE 21.13.1174 tīkla multivides pārveidotājs nodrošina kompaktu risinājumu vara Ethernet un uz SFP balstītu optisko šķiedru saišu savienošanai. Paredzēts vidēm ar ierobežotu telpu, tas pieņem 1000Base-T RJ-45 ievadi un pārveido datplūsmu uz SFP optiskās šķiedras saskarni. Ierīce ir saderīga ar izplatītajiem IEEE standartiem Gigabit un Fast Ethernet, ļaujot integrēt esošajās tīkla infrastruktūrās, kas ievēro 802.3, 802.3ab, 802.3u un 802.3z specifikācijas.

Priekšrocības

Šis multivides pārveidotājs nodrošina uzticamu vara-optiskās šķiedras pārveidi mazā formas faktorā, palīdzot paplašināt tīkla sniedzamību un izolēt segmentus pa optisko šķiedru, vienlaikus saglabājot zemu vietas aizņēmumu un kabeļu infrastruktūras sarežģītību. Atbilstība IEEE standartiem nodrošina paredzamu savietojamību ar slēdžiem, maršrutētājiem un SFP raiduztvērējiem, kas ievēro tos pašus protokolus. Tā vienporta konstrukcija vienkāršo izvietošanu, ja nepieciešams pārveidot tikai vienu saiti, un ierīces kompaktie izmēri padara to piemērotu uzstādīšanai statīvos, skapjos vai tuvu gala ierīcēm.

Piemērots (uzdevumi / lietošanas gadījumi)

• Gigabit Ethernet saišu pagarināšana no RJ-45 vara uz optisko šķiedru ar SFP moduļiem
• Tīkla aprīkojuma savienošana lielākos attālumos, kur vara izmantošana nav praktiska
• Jutīgu tīkla segmentu izolēšana, pārvietojot infrastruktūras daļas uz optisko šķiedru
• Telpas ziņā ierobežotas instalācijas, piemēram, mazi statīvi, sienas stiprinājumi vai galddatoru risinājumi

Galvenās specifikācijas

• Ievades saskarne: 1000Base-T (RJ-45) vara Ethernet ports
• Izvades saskarne: SFP optiskās šķiedras savienotājs (lietotāja nodrošināts SFP raiduztvērējs)
• Standartu atbilstība: IEEE 802.3, 802.3ab, 802.3u, 802.3z
• Fiziskie izmēri: aptuveni 75 mm (P) × 60 mm (D) × 23 mm (A)
• Portu skaits: 1 vara Ethernet ports un 1 SFP slots

Lietošanas pamācība

Uzstādiet atbilstošu SFP raiduztvērēju ierīces SFP slotā un pievienojiet optiskās šķiedras kabeli raiduztvērējam. Pievienojiet standarta RJ-45 kabeli no 1000Base-T porta vara Ethernet ierīcei vai slēdzim. Barojiet multivides pārveidotāju saskaņā ar ražotāja barošanas avota norādījumiem un pārbaudiet saites/aktivitātes gaismas diodes (ja pieejamas), lai apstiprinātu savienojamību. Pārliecinieties, ka izvēlētais SFP raiduztvērējs atbilst attālinātā galapunktā nepieciešamajam šķiedras tipam un viļņu garumam.

Ieteikumi

Izmantojiet saderīgus SFP moduļus un ievērojiet IEEE standarta kabeļu izveides praksi, lai nodrošinātu stabilu Gigabit veiktspēju. Lai sasniegtu vislabākos rezultātus, pārbaudiet saites vienošanās iestatījumus pievienotajās tīkla ierīcēs un turiet pārveidotāju labi vēdināmā vietā, lai izvairītos no siltuma uzkrāšanās. Izvietojot kritiskās vai liela attāluma saitēs, pēc uzstādīšanas pārbaudiet pilnīgu savienojamību un caurlaidspēju.
