Ātrais Ethernet pārveidotājs ROLINE RC-100FX/SC

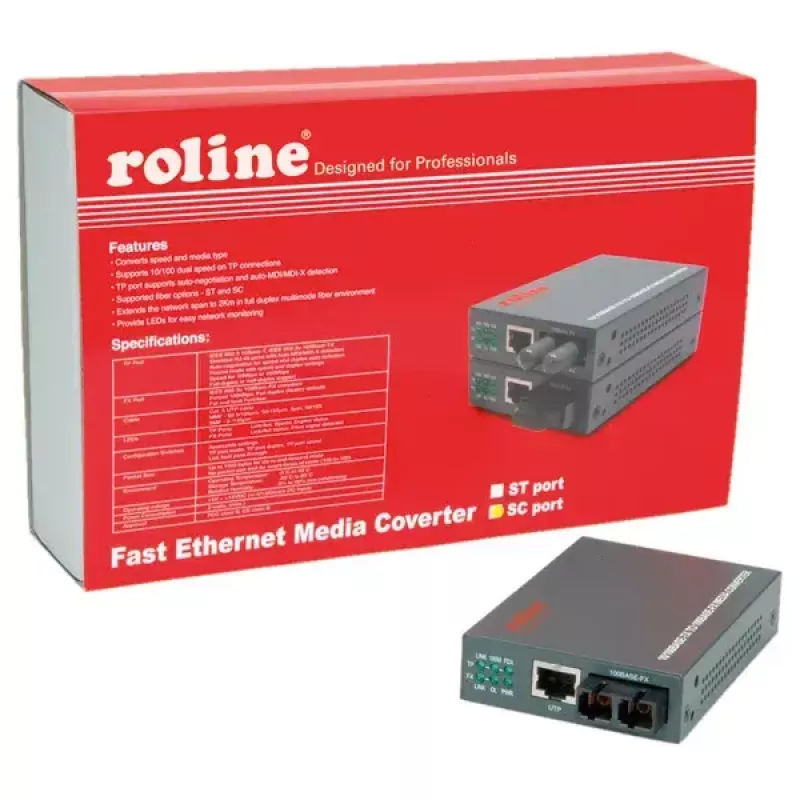

ROLINE RC-100FX/SC Ātrais Ethernet pārveidotājs nodrošina multivides pārveidošanu starp STP (RJ-45) vara un daudzmodu SC šķiedru. Tas atbalsta 100 Mbit/s datu pārraidi un pieņem 50/125 µm daudzmodu šķiedru ar maksimālo savienojuma attālumu līdz 2000 m. Komplektā ietilpst pārveidotājs, 7,5 V līdzstrāvas 500 mA barošanas avots un rokasgrāmata. Krāsa: pelēka. Piezīme: ierīce nenodrošina retranslatora funkciju.

Priekšrocības

Šis pārveidotājs nodrošina netraucētu savienojamību starp STP vara un SC daudzmodu šķiedru, piedāvājot ērtu uzstādīšanu jaukto datu nesēju tīklos. Ierīce atbalsta 100 Mbit/s Ātrā Ethernet veiktspēju un ietver speciālu ārējo barošanas avotu tūlītējai iestatīšanai. Tās atpakaļcilpas funkcija atvieglo testēšanu un traucējummeklēšanu bez papildu rīkiem.

Piemērots

• Tīkla segmentu paplašināšanai pa daudzmodu šķiedru līdz 2000 m
• STP (RJ-45) ierīču savienošanai ar SC daudzmodu šķiedras saitēm
• Tīkla uzturēšanai un diagnostikai, izmantojot atpakaļcilpas testēšanu

Galvenās specifikācijas

• Modelis: ROLINE RC-100FX/SC (MPN: 21.13.1071, EAN: 7611990167760)
• Datu pārraides ātrums: 100 Mbit/s

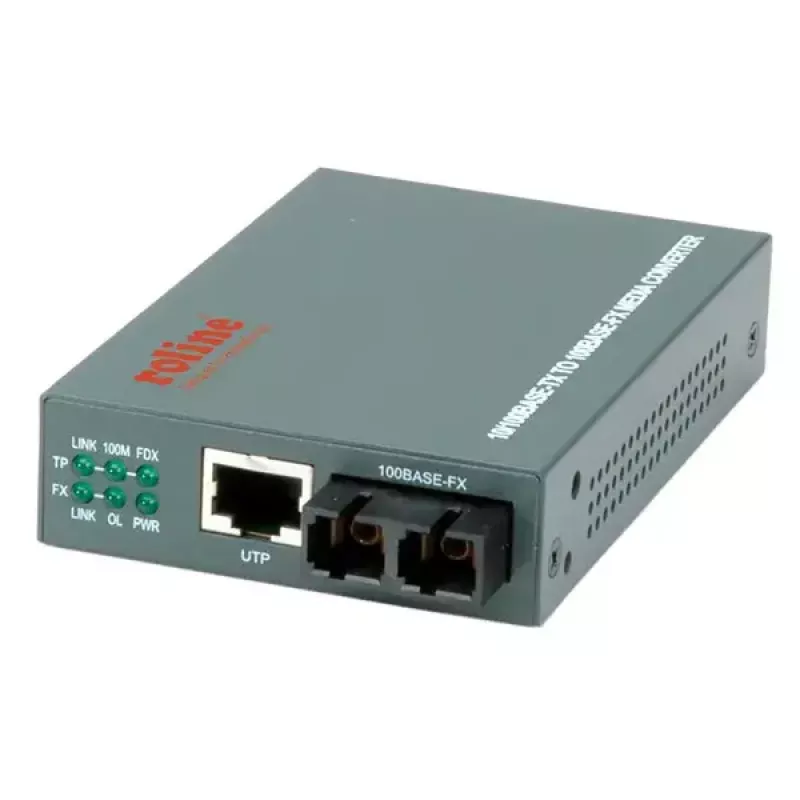

• Porti: 1 × Ethernet LAN (RJ-45), 1 × SC šķiedra (daudzmodu)
• Šķiedras veids un maks. attālums: 50/125 µm daudzmodu, līdz 2000 m
• Barošana: ārējais barošanas avots 7,5 V līdzstrāva, 500 mA (iekļauts)
• Krāsa: pelēka

Kā lietot

Savienojiet RJ-45 STP kabeli no sava vara Ethernet ierīces ar pārveidotāja RJ-45 portu un pievienojiet daudzmodu SC šķiedru SC savienotājam. Pievienojiet komplektācijā iekļauto 7,5 V līdzstrāvas, 500 mA barošanas avotu pārveidotājam un pēc tam strāvas kontaktligzdai. Pārbaudiet savienojuma LED un, ja nepieciešams, izmantojiet atpakaļcilpas funkciju, lai veiktu pamata savienojamības testus un traucējummeklēšanu tīkla uzturēšanas ietvaros.

Ieteikumi

Uzstādiet pārveidotāju putekļu brīvā, sausā vidē un izvairieties no pārmērīgas šķiedras kabeļa locīšanas. Izmantojiet 50/125 µm daudzmodu šķiedru, lai sasniegtu norādīto 2000 m attālumu. Negaidiet retranslatora funkcionalitāti; signāla reģenerācijai garākos vai vairākos segmentos izmantojiet speciālus retranslatorus vai slēdžus.
