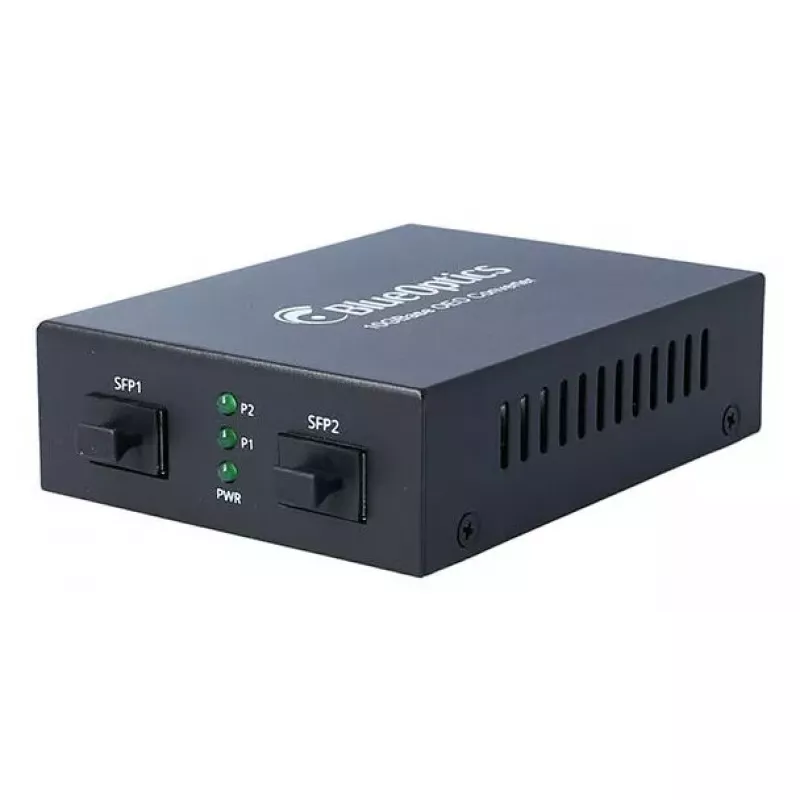

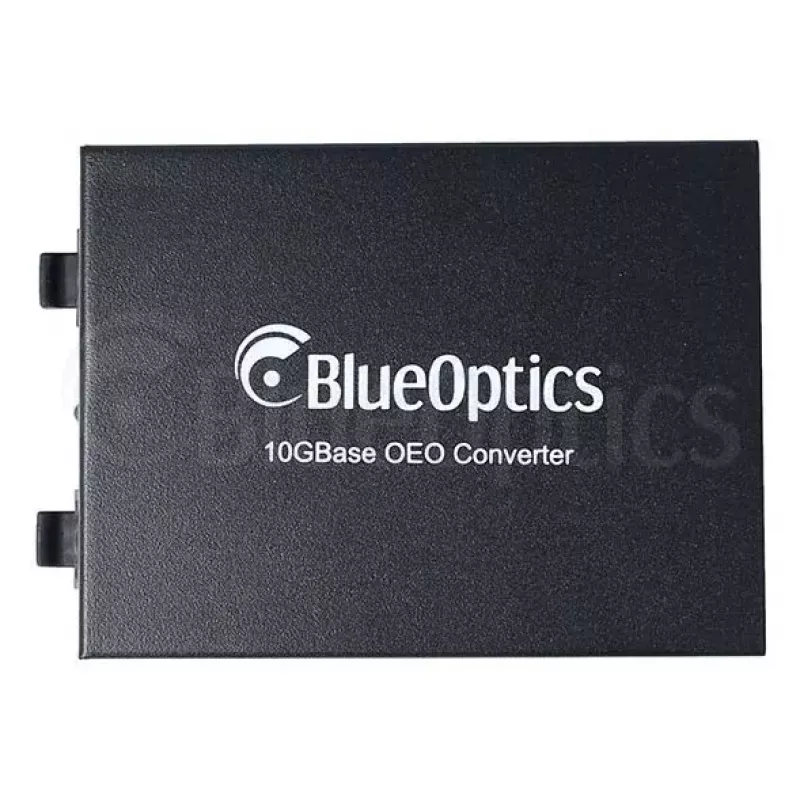

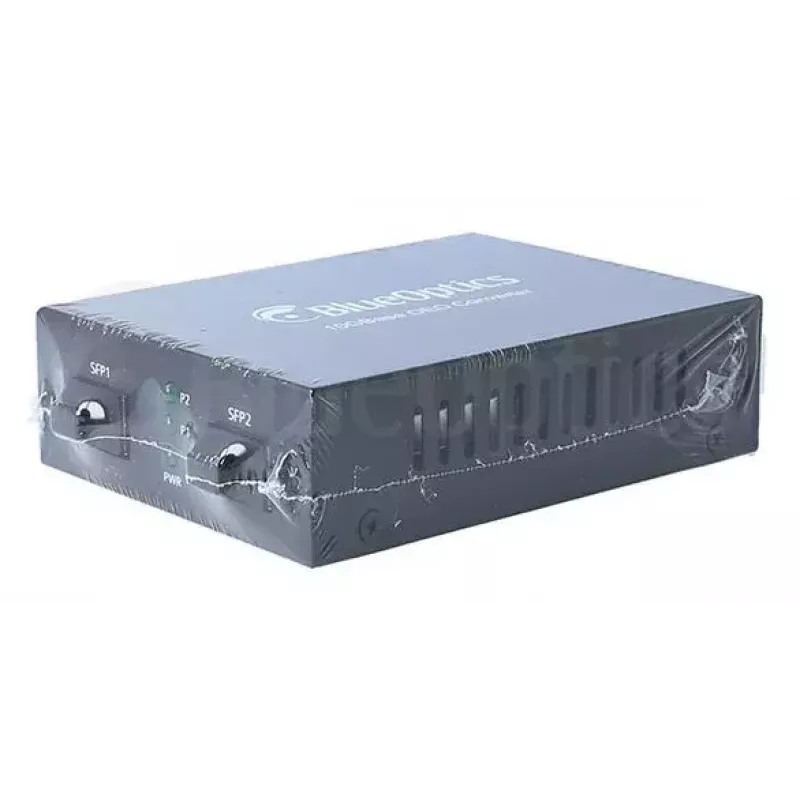

BlueOptics 10G Ethernet tīkla vārtejas pārveidotājs 2x SFP+ 10000 Mbit/s 1550 nm melns

BlueOptics 10G Ethernet tīkla vārtejas pārveidotājs ir kompakts, vadu risinājums, kas paredzēts vara Ethernet signālu pārveidošanai optiskās šķiedras saitēs. Tas nodrošina divus SFP+ optiskos portus un vienu RJ‑45 vara portu, atbalstot Ethernet LAN datu pārraides ātrumus 10, 100, 1000 un 10000 Mbit/s un maksimālo caurlaides spēju 10000 Mbit/s. Izmantojot 10GBASE‑ER optiskās tehnoloģijas un 1550 nm viļņa garumu, ierīce atbalsta daudzmodu vai vienmoda SFP+ raiduztvērējus savienojuma attālumiem līdz 30 m ar konfigurēto raiduztvērēju. Pārveidotājs ir ievietots melnā korpusā un paredzēts integrēšanai nevadāmās tīkla vidēs, kur nepieciešama vienkārša ātruma pārveidošana un optiskās šķiedras pagarināšana.

Priekšrocības

Tīkla vārtejas pārveidotājs atbalsta automātisko sarunu procedūru un automātisko ātruma pārveidošanu starp vara un optiskajām saskarnēm, kā arī atpazīst ievietotos SFP+ raiduztvērējus, lai attiecīgi pielāgotu saites parametrus. Tas ietver tādas funkcijas kā saites caurejošo režīmu, optiskās šķiedras kļūdu brīdinājumu, auto‑MDIX un attālināto cilpas funkciju optiskajā saskarnē, lai vienkāršotu diagnostiku un savietojamību. Kompaktais dizains un atbilstība standarta rūpnieciskajām prasībām veicina vienkāršu izvietošanu ar esošo tīkla aprīkojumu.

Piemērots

• Tīkla segmentu pagarināšanai no vara uz optisko šķiedru LAN instalācijās
• 10G serveru, slēdžu vai krātuves mērķu savienošanai caur optisko šķiedru
• Esošo vara kabeļu nomaiņai vai papildināšanai, lai palielinātu joslas platumu
• Nevadāmām vidēm, kur nepieciešama vienkārša tīkla vides pārveidošana un saites diagnostika

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 10000 Mbit/s
• Ethernet LAN (RJ‑45) porti: 1
• Optiskie porti, daudzums: 2 (SFP+ sloti)
• Atbalstītie Ethernet datu pārraides ātrumi: 10, 100, 1000, 10000 Mbit/s
• Optiskās šķiedras savienotāja tips: SFP+
• Viļņa garums: 1550 nm (atkarīgs no raiduztvērēja)
• Maksimālais atbalstītais savienojuma attālums (ar piemērotiem raiduztvērējiem): 30 m
• Produkta krāsa: melna

Lietošana

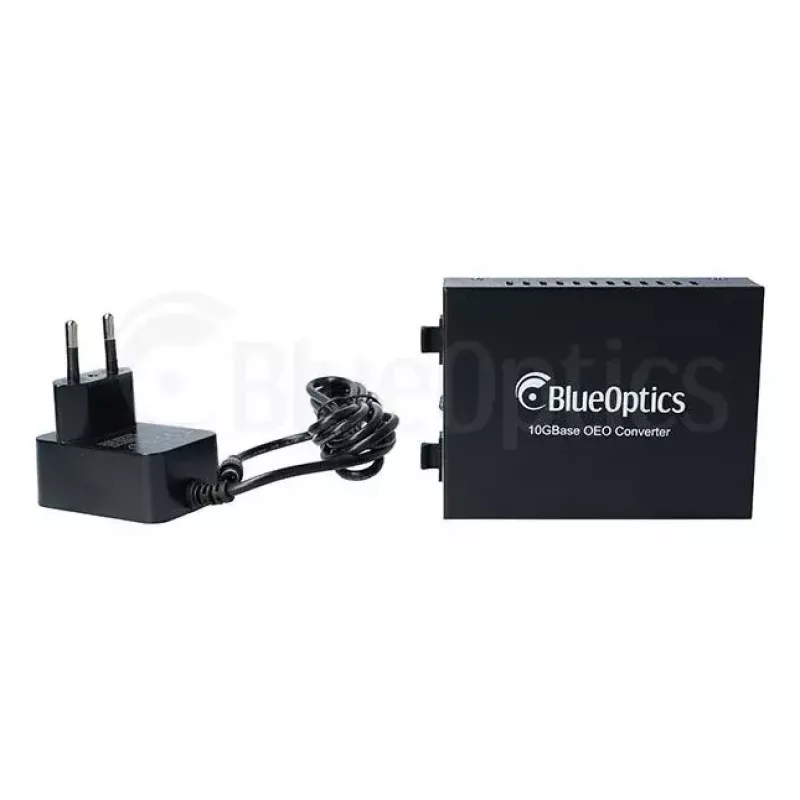

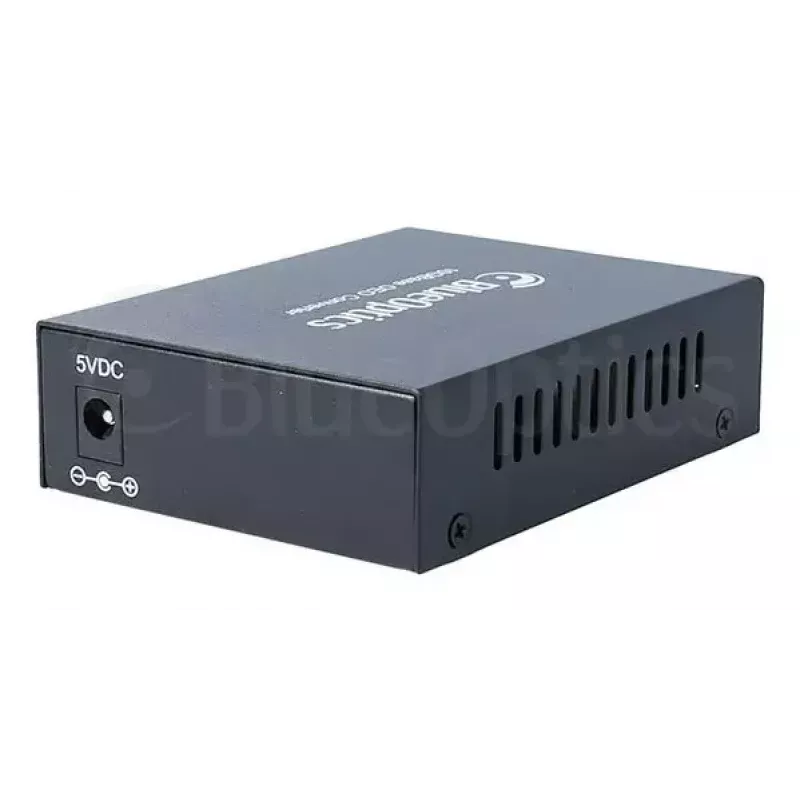

Ievietojiet saderīgos SFP+ raiduztvērējus optiskajos slotos un pievienojiet optisko šķiedru kabeļus raiduztvērējiem, pēc tam pievienojiet RJ‑45 kabeli vara portam. Barojiet ierīci saskaņā ar piegādāto barošanas adapteri vai sistēmas plaukta prasībām. Ierīce automātiski noteiks vara saites ātrumu un uzstādītos optiskos raiduztvērējus un veiks ātruma pārveidošanu. Izmantojiet saites statusa indikatorus, lai pārbaudītu savienojamību, un izmantojiet attālināto cilpu vai optiskās šķiedras kļūdu brīdinājuma funkcijas pamata traucējummeklēšanai. Pirms rīkošanās ar raiduztvērējiem skatiet piegādāto rokasgrāmatu, lai iegūtu detalizētas uzstādīšanas darbības un ESD piesardzības pasākumus.

Ieteikumi

Izmantojiet OEM‑saderīgos SFP+ raiduztvērējus, kas paredzēti 1550 nm, un piemērotu vienmoda optisko šķiedru lielākam sasniedzamības attālumam; pārbaudiet raiduztvērēju savietojamību ar jūsu tīkla aprīkojumu. Ievērojiet ESD aizsardzību, rīkojoties ar optiskajiem raiduztvērējiem, un ievērojiet ražotāja norādījumus par iezemēšanu un barošanas ieeju, lai nodrošinātu uzticamu darbību.
