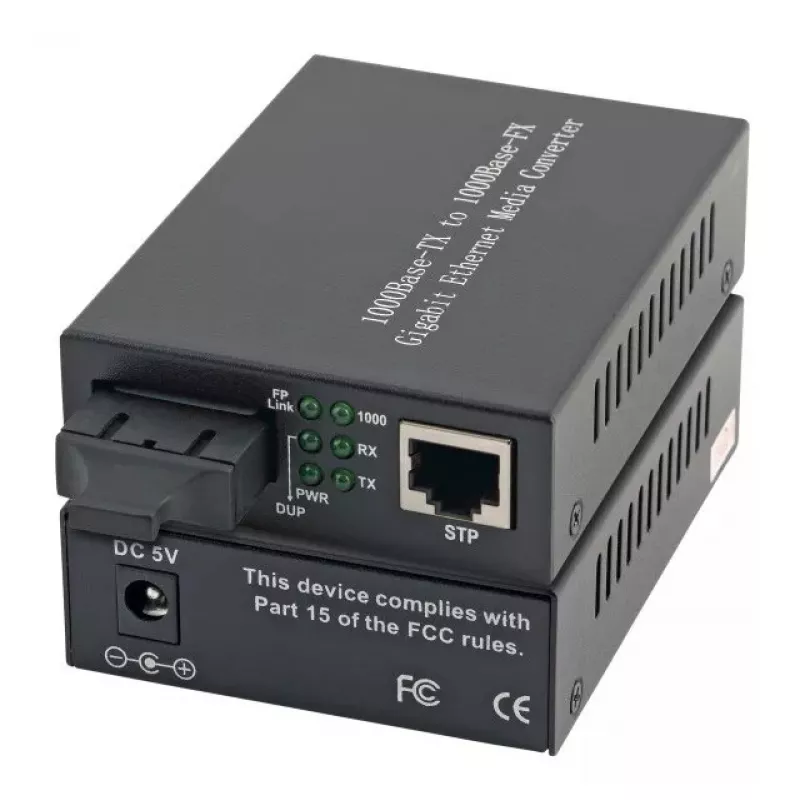

Tīkla multivides pārveidotājs EFB Elektronik EL024V2

EFB Elektronik EL024V2 ir tīkla multivides pārveidotājs, kas paredzēts, lai savienotu vara Gigabit Ethernet un daudzmodu optisko šķiedru savienojumus. Tas pieņem 1000Base-T vara ievadi, izmantojot RJ-45 portu, un nodrošina 1000Base-SX optiskās šķiedras izvadi ar SC savienotājiem, atbalstot caurlaides spēju līdz 1000 Mbit/s un daudzmodu optiskās šķiedras savienojumus līdz maksimālajam attālumam 550 m. Ierīce ir ievietota kompaktā melnā korpusā, un tā nodrošina netraucētu optiskās šķiedras segmentu integrāciju esošajā LAN infrastruktūrā, saglabājot Gigabit ātrumu.

Priekšrocības

EL024V2 atbalsta pilnu Gigabit Ethernet datu pārraides ātrumu, nodrošinot vadu ātruma pārsūtīšanu starp vara un optiskās šķiedras segmentiem. Tā SC optiskās šķiedras savienotājs un daudzmodu 1000Base-SX saskarne nodrošina uzticamus fiziskos savienojumus īsa līdz vidēja attāluma optiskās šķiedras savienojumiem. Ar vienu RJ-45 portu 1000Base-T ievadei un diviem optiskās šķiedras portiem ierīce piedāvā vienkāršu risinājumu tīkla pārklājuma paplašināšanai bez sarežģītas konfigurācijas. Kompaktais, melnais korpuss ir piemērots izvietošanai statīvā vai uz galda, kur nepieciešams diskrēts, profesionāls izskats.

Piemērots

• Vietējo tīklu paplašināšanai, izmantojot daudzmodu optisko šķiedru līdz 550 m
• Vara Gigabit slēdžu vai serveru savienošanai ar optiskās šķiedras mugurkaula segmentiem
• Tīkla domēnu segmentēšanai, kur nepieciešama elektriskā izolācija

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1000 Mbit/s
• Ethernet saskarnes veids: Gigabit Ethernet (1000Base-T ievade)
• Optiskās šķiedras saskarne: 1000Base-SX daudzmodu
• Optiskās šķiedras savienotāja veids: SC
• Ethernet LAN (RJ-45) porti: 1
• Optiskās šķiedras portu skaits: 2
• Maksimālais pārraides attālums, izmantojot daudzmodu optisko šķiedru: 550 m
• Produkta krāsa: Melna

Kā lietot

Pievienojiet Gigabit Ethernet kabeli no sava slēdža, maršrutētāja vai servera EL024V2 RJ-45 portam. Savienojiet optiskās šķiedras savienojumu ar saderīgiem daudzmodu SC savienotājiem un pievienojiet tos optiskās šķiedras portiem. Pievienojiet ierīci strāvai atbilstoši ražotāja barošanas specifikācijām, pēc tam pārbaudiet savienojuma un aktivitātes gaismas diodes, lai apstiprinātu veiksmīgu savienojumu un datu pārraidi. Pamata multivides pārveidošanai nav nepieciešama papildu konfigurācija; ierīce darbojas caurspīdīgi 1. slānī, lai nodrošinātu datu plūsmu starp vara un optiskās šķiedras segmentiem.

Ieteikumi

Lai nodrošinātu drošu darbību, izmantojiet daudzmodu optiskās šķiedras kabeļus, kas atbilst 1000Base-SX pārraides raksturlielumiem, un ievērojiet pareizu optiskās šķiedras apstrādi, lai izvairītos no liekšanas radītiem zudumiem. Pirms savienošanas pārliecinieties, vai savienotāji ir tīri un nebojāti. Novietojiet pārveidotāju ventilējamā vidē, kur nav ekstrēmu temperatūru un elektromagnētisko traucējumu. Integrējot lielākos tīklos, pārbaudiet dupleksa un ātruma iestatījumus pievienotajās ierīcēs, ja rodas problēmas ar savienojuma sarunām.
